ИБП DRU 500/850 - вид «изнутри»

В предыдущих статьях мы уже писали о семействе источников бесперебойного питания серий DRU 500/850 от компании Powercom. Источники бесперебойного питания относятся к резервному типу ИБП (off-line UPS). При питании потребителей от электросети ИБП обеспечивает защиту от:

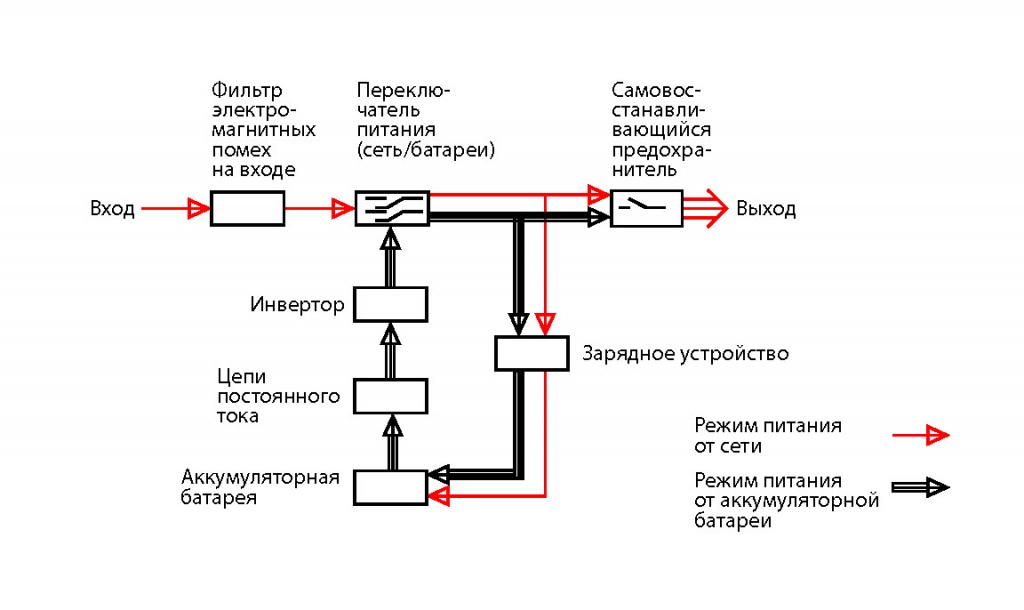

Блок-схема устройства

Конструктивные особенности этих устройств позволяют их использовать для защиты ответственного оборудования в системах автоматизации и диспетчеризации:

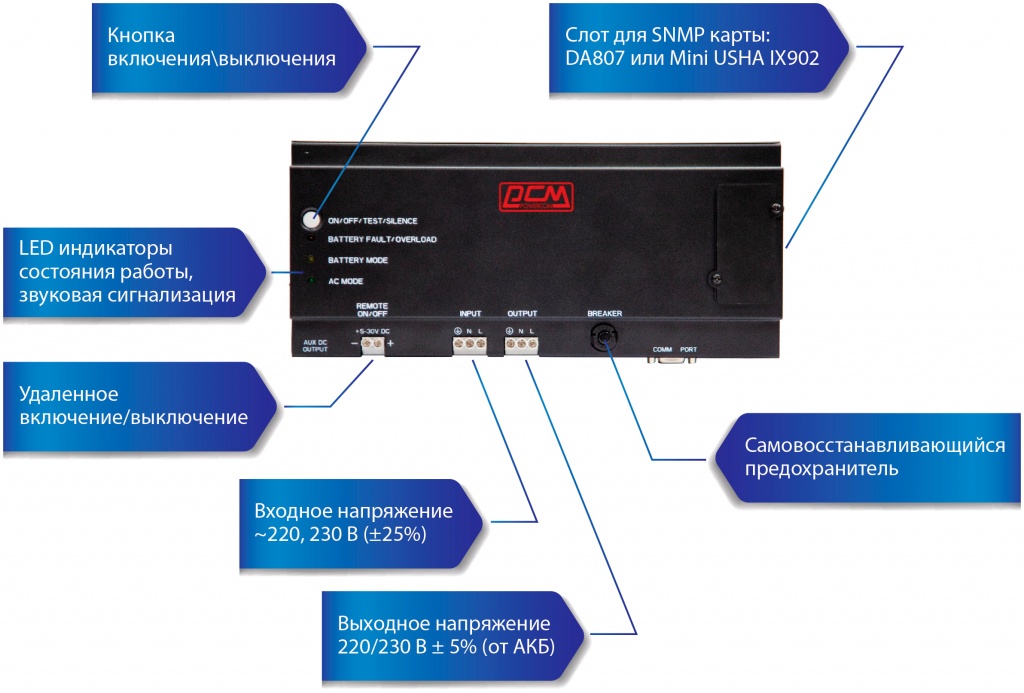

На передней панели располагаются кнопка управления и светодиодные индикаторы режимов работы устройства.

Рис. 1

Рис. 2

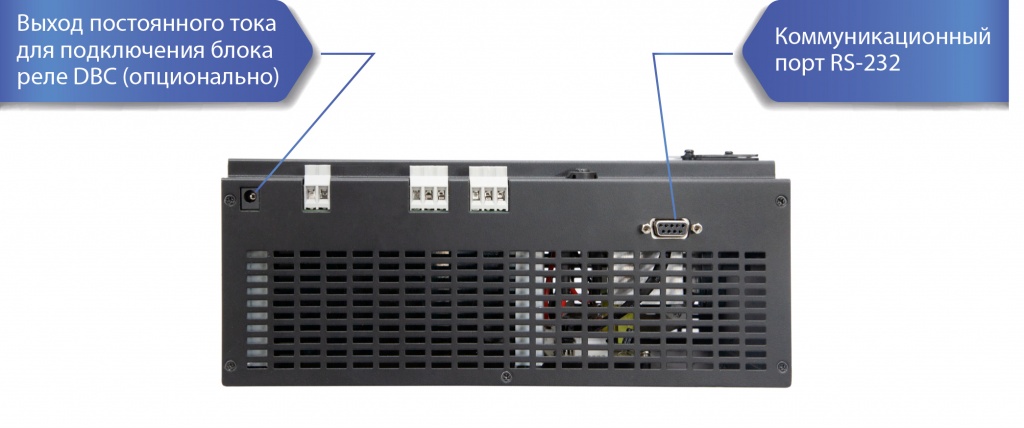

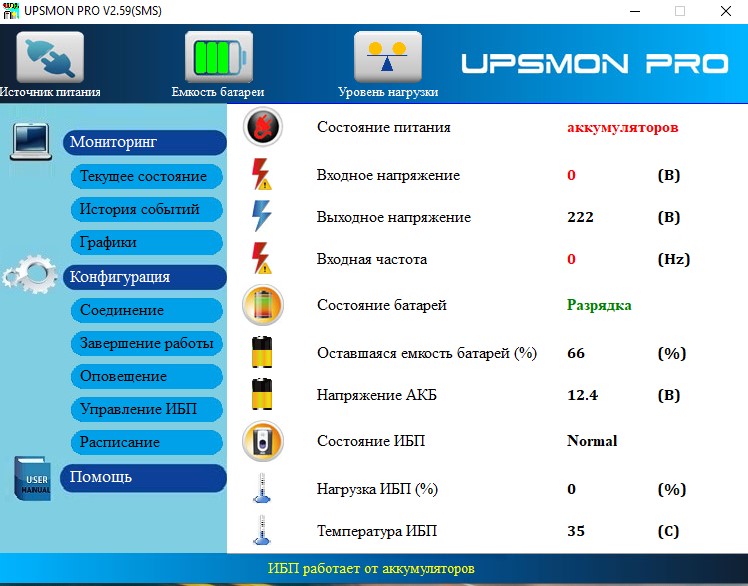

Встроенный порт RS-232 обеспечивает коммуникацию с внешними устройствами. Подключив персональный компьютер к этому порту с помощью программы UPSMON PRO можно контролировать основные параметры работы ИБП: режим работы ИБП; уровень заряда АКБ; входное/выходное напряжение; архивные данные; конфигурировать графики; устанавливать режим работы ИБП;

Рис. 3

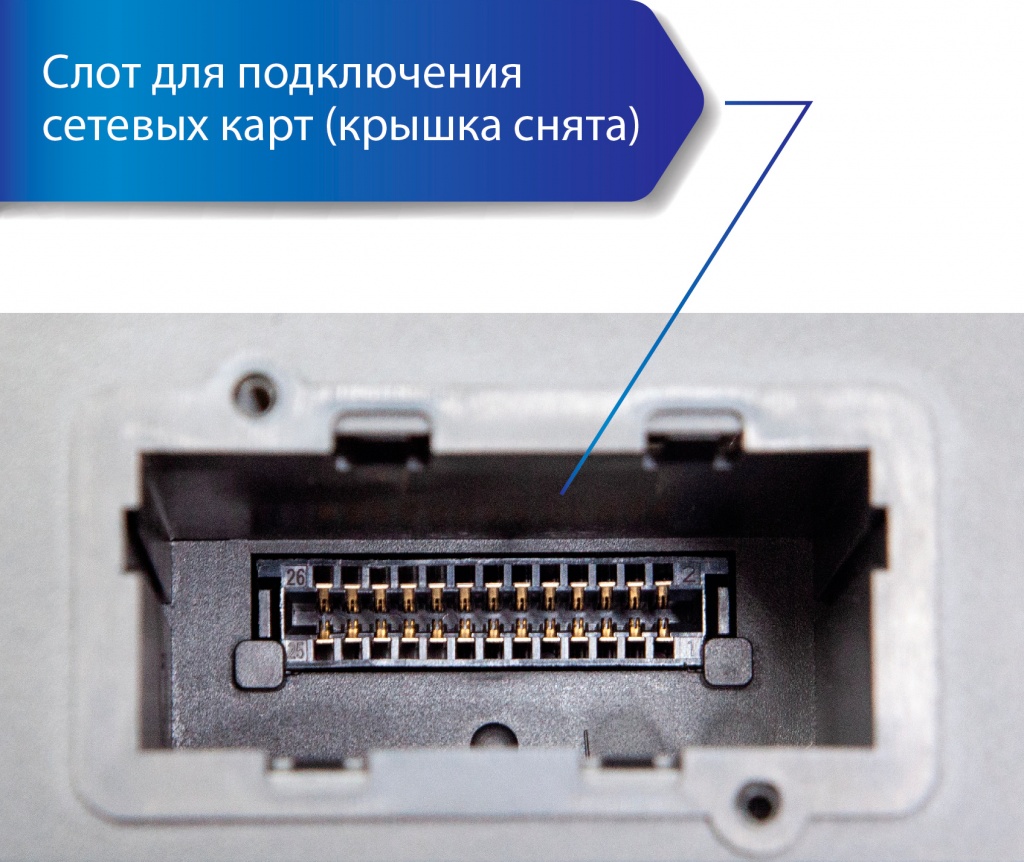

На передней панели источника бесперебойного питания расположен слот для подключения сетевых карт Mini USHA IX902 или DA807, эти устройства предназначены для удаленного управления и мониторинга параметров по протоколу SNMP. Более подробно с функционалом SNMP карт, можно ознакомиться в нашей статье.

Насколько надежно защищает оборудование ИБП?

Главное требование к промышленному резервному ИБП – непрерывность подачи напряжения на потребителей при переходе из одного режима работы в другой. В момент переключения питания с сетевого на аккумуляторы (и, иногда, обратно) провал напряжения неизбежен, но если этот провал не приводит к сбоям в работе – оборудование надежно защищено.

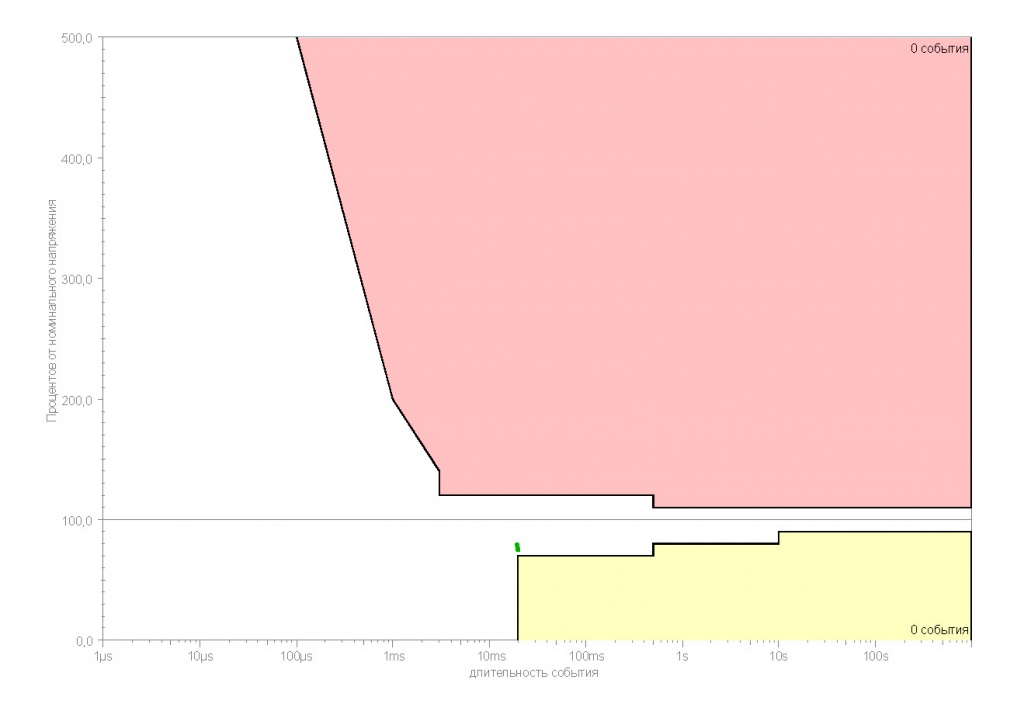

Для определения надежности защиты можно применить диаграмму «CBEMA» (так же её называют «кривые ITIC»). Подробно эта методика оценки описана в статье «Оценка влияния качества электроэнергии на IT оборудование» (ссылка 1).

Для проверки был выбран источник бесперебойного питания DRU 850 с тестовой нагрузкой 450 Вт (АС1). Измерения параметров работы проводились анализатором качества электроэнергии UMG 508, позволяющем фиксировать кратковременные события в сети.

Во время измерений, на входе ИБП отключалось сетевое питание, на выходе измерялось напряжение. В ходе измерений были проведены четыре отключения.

Согласно нормативным документам, при номинальном напряжении 230 В (АС), нижний допустимый предел 207 В. Выход напряжения за эти значения является так называемым «случайным событием» и его влияние на оборудование можно оценить диаграммой.

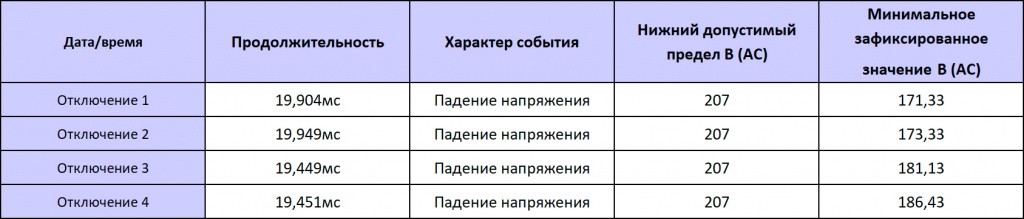

Результаты измерений показали:

• В моменты переключения ИБП на аккумуляторные батареи, зафиксированные случайные события не оказывают влияние на защищаемое оборудование

• Все провалы напряжения не превышают по длительности 20 мс и напряжение не опускалось ниже 170 В.

• В моменты переключения режимов работы с «автономного» на «питание от сети» (переход с аккумуляторных батарей на сеть) случайных событий не зафиксировано. Это означает, что напряжение не отклонялось за пределы нормы.

Согласно проведенному тесту, можно с уверенностью сказать, что этот тип ИБП обеспечивает надежную защиту оборудования.
