Система диспетчеризации: выбор технического решения


Система диспетчеризации – это комплекс программных и аппаратных средств для централизованного контроля за инженерными системами, технологическими процессами.

Сегодня, наверное, нет необходимости расписывать преимущества, которые дает внедрение системы диспетчеризации на объекте. Это известно современным инженерам с институтской скамьи.

Специалисты инжинирингового направления нашей компании имеют богатый опыт реализации проектов в этой области:

Разработка систем диспетчеризации инженерных систем
  Разработка систем диспетчеризации инженерных систем;
Организация дистанционного мониторинга объектов
  Организация дистанционного мониторинга объектов;
Удаленное управление насосами, задвижками, технологическим оборудованием
  Удаленное управление насосами, задвижками, технологическим оборудованием.

В данной статье мы постараемся сформулировать главные критерии выбора технического решения и основные требования предъявляемой к современной системе дистанционного контроля и управления.

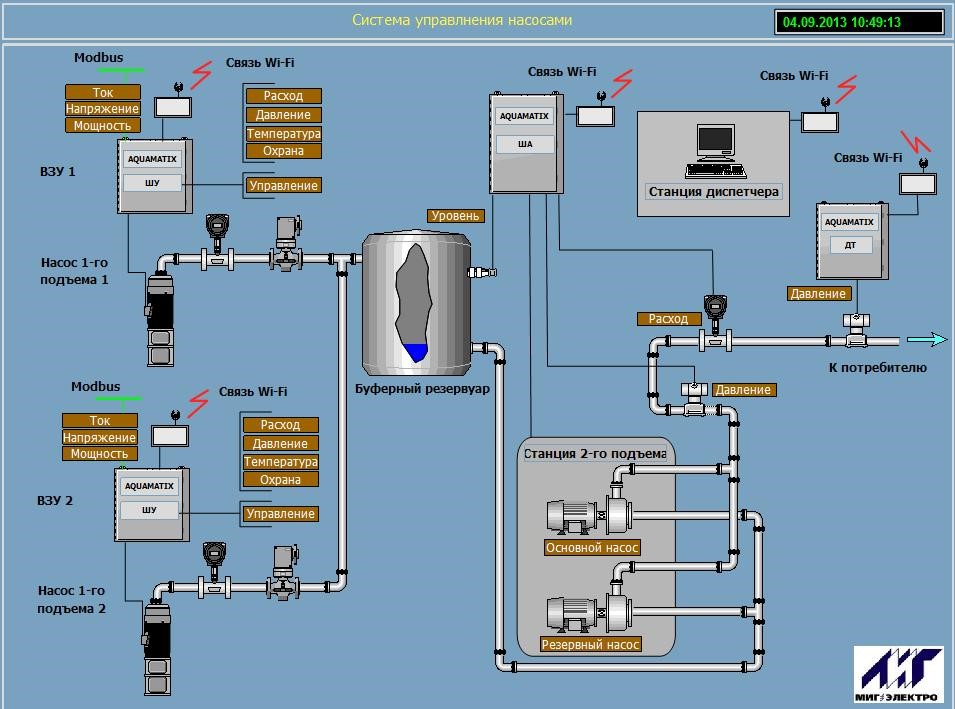

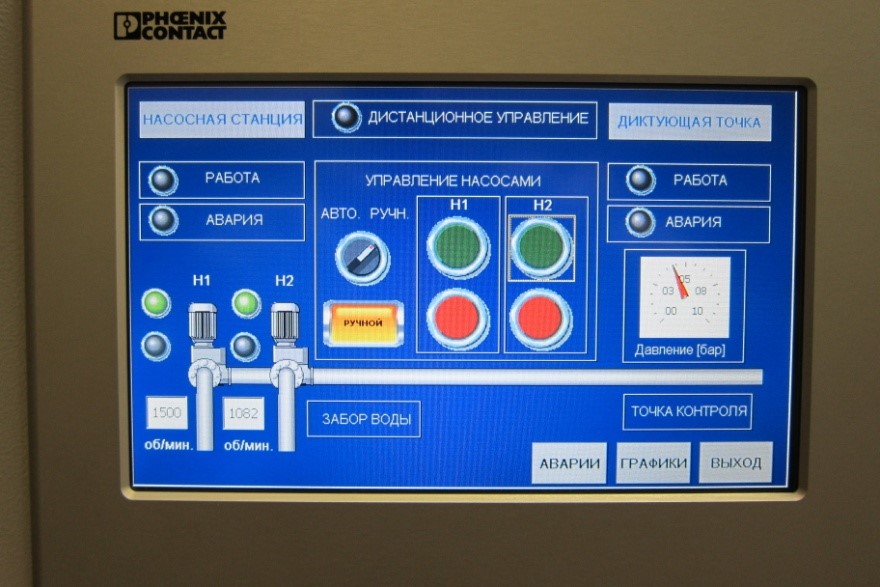

Система управления насосами

Первые и самые главные вопросы, которые мы должны для себя решить:


Тип системы

Системы диспетчеризации делятся на две большие группы:

Диспетчеризация удаленных объектов.
Эти системы позволяют «полностью контролировать» объект, находящийся на большом расстоянии от «центра управления» - организовать дистанционный контроль оборудования и при необходимости дистанционное управление технологическими процессами объекта. Яркий пример такой системы – внедрение «трансформаторных подстанций нового поколения». Объект находится за сотни километров от диспетчерского центра, при этом организован надежный дистанционный контроль и управление объектом. Все переключения, как штатные так и нештатные осуществляются без присутствия персонала на объекте.

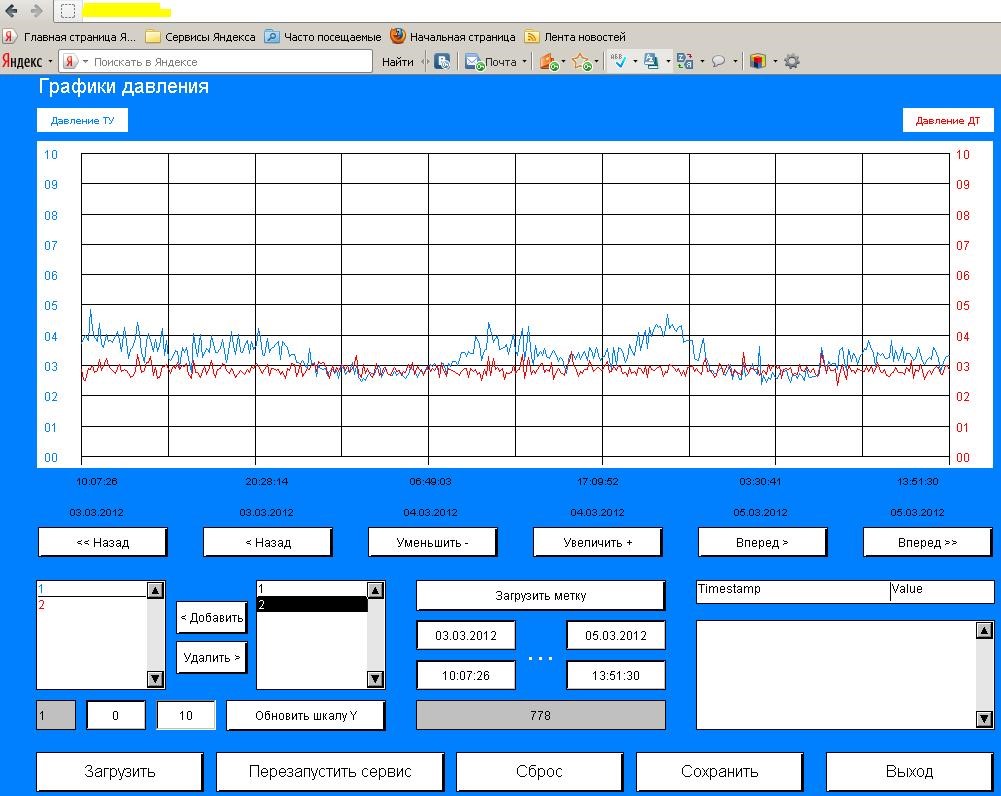

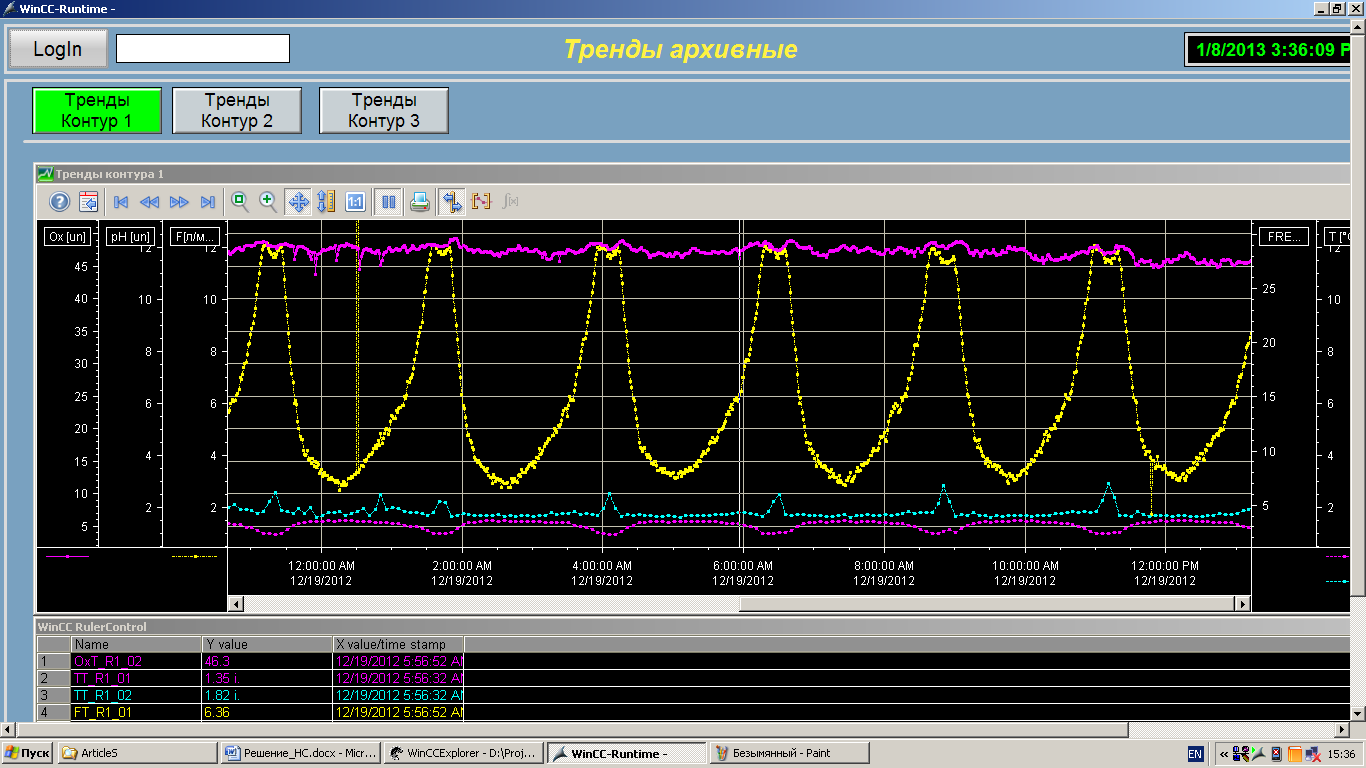

Графики давления


Диспетчеризация инженерных систем здания, предприятия, объекта.
В данном случае система будет охватывать только часть оборудования предприятия, относящуюся к определенной группе:

  • Система тех. учета и мониторинга качества электроэнергии;
  • Система диспетчеризации климатического оборудования, водяного хозяйства;
  • Система дистанционного контроля и управления источников бесперебойного питания, генераторных установок.


Назначение системы

Что должна делать система:

  • Только удаленный мониторинг состояния объектов или оборудования?
  • Должно быть дистанционное управление оборудованием и технологическими процессами?

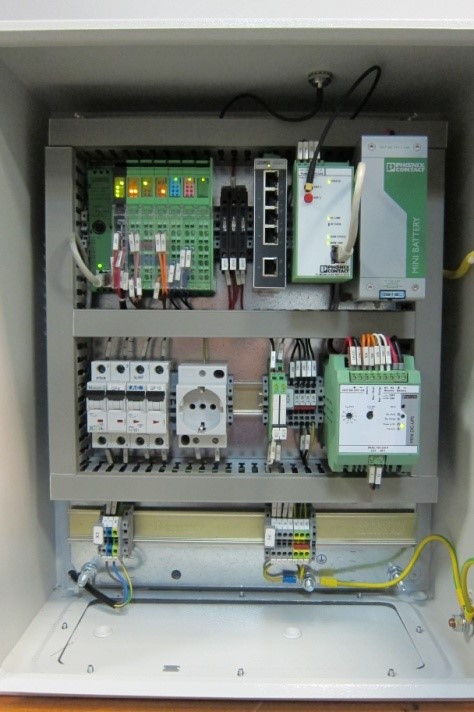

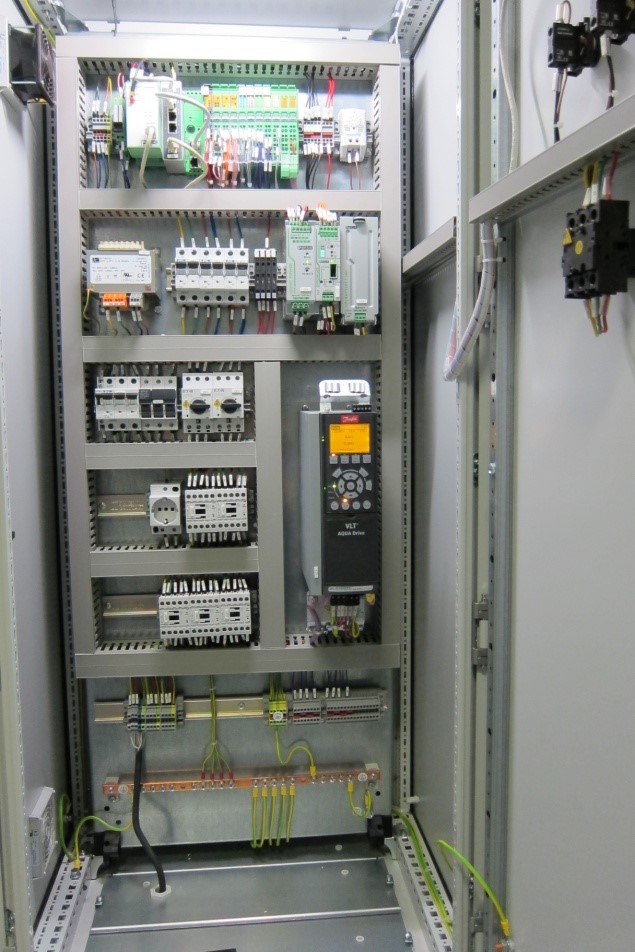

Шкаф диктующей точки

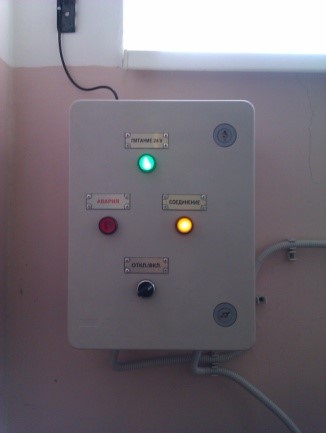

Щит контрольной точки

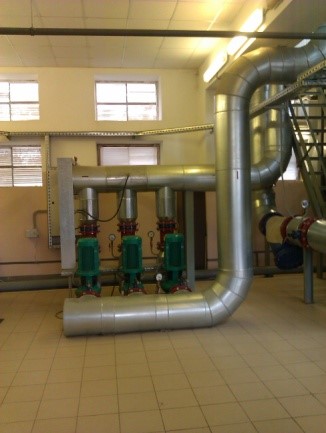

Насосное оборудование


Режим работы системы

В каком режиме должна работать проектируемая система диспетчеризации - полностью автономно или входить в состав автоматизированной системы управления технологическим процессом АСУ ТП предприятия. В этом случае вновь создаваемая система должна быть частью общего программного обеспечения верхнего уровня и «пользоваться» общими базами данных.

От ответов на эти вопросы будет зависеть, какое прикладное программное обеспечение, программа scada будет использовано, а это самая важная часть системы. Она определяет стоимость системы диспетчеризации.

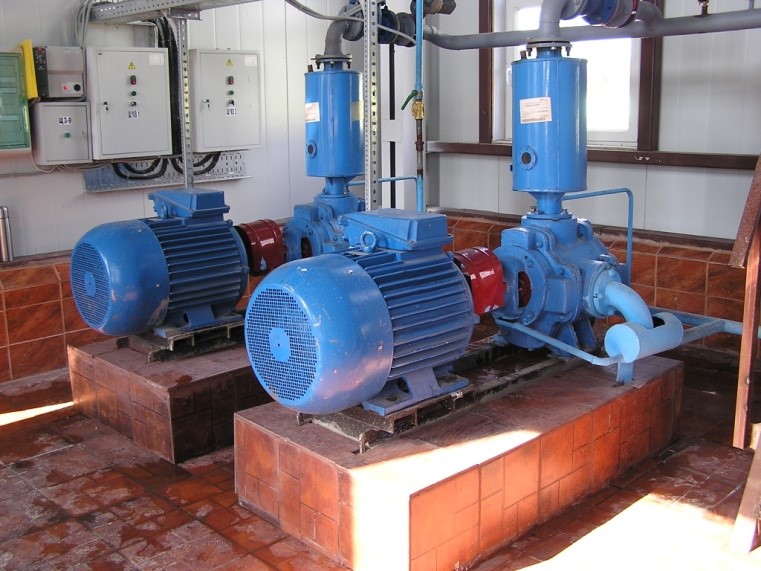

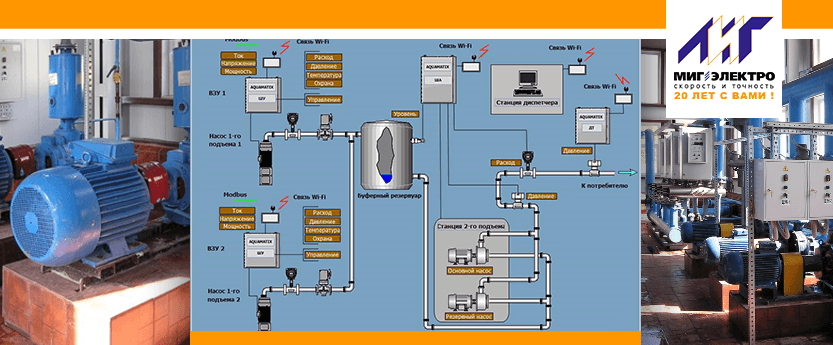

Диспетчеризация удалённых объектов

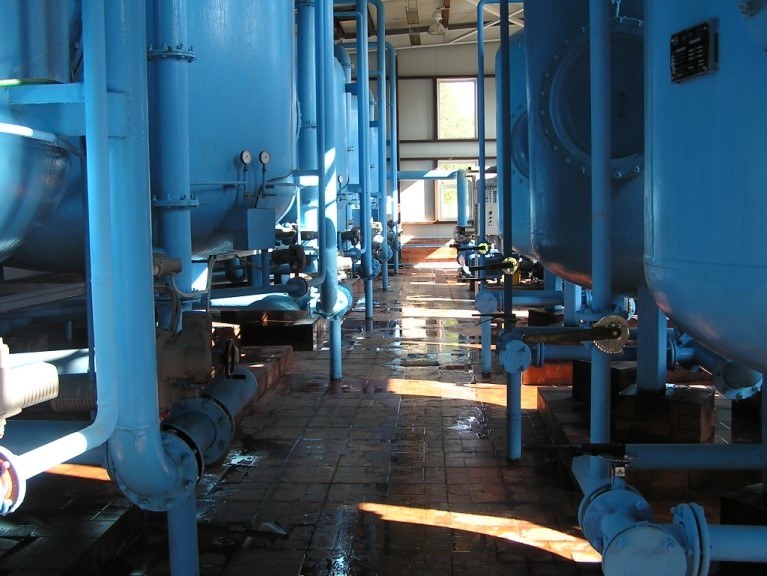

Диспетчеризация удалённых объектов

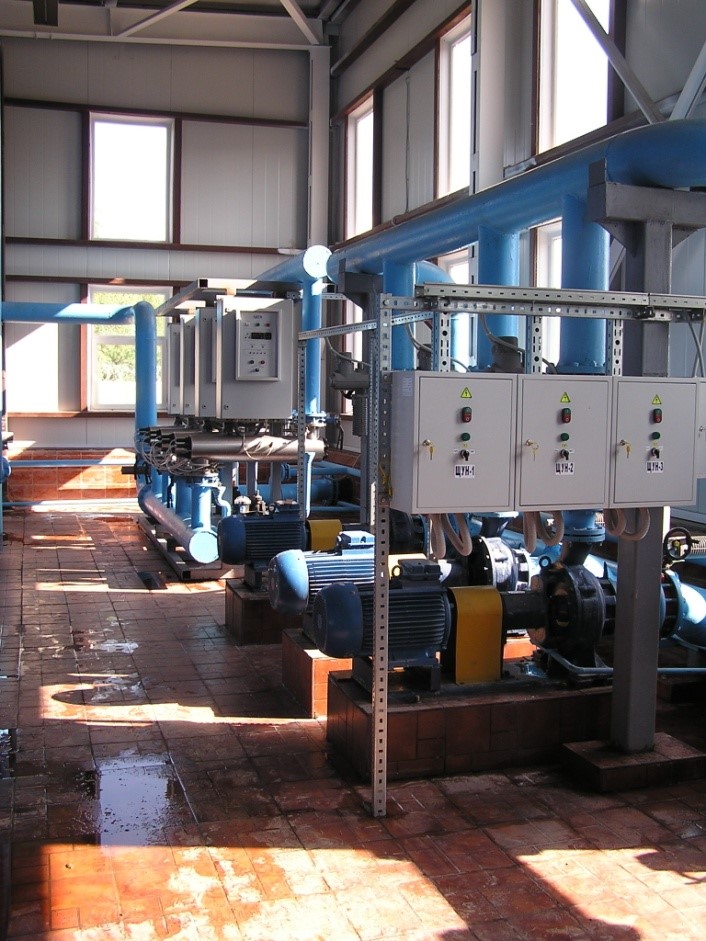

Диспетчеризация удалённых объектов  Диспетчеризация удалённых объектов

Диспетчеризация удалённых объектов Диспетчеризация удалённых объектов



Передача данных

При разработке системы диспетчеризации необходимо на этапе выбора технического решения определиться со способом передачи данных:

  • Кабель или проводная связь - обладает высокой пропускной способностью и позволяет передавать большие объемы информации, а также достаточно надежен.
  • Радио-сеть (Radio-line). Позволяет организовать надежный канал связи между точками, которые находятся относительно недалеко друг от друга, но при этом между ними нет проводной связи.
  • Сотовая сеть. Оптимальное решение для удаленно расположенных объектов.


Функции системы диспетчеризации

Современная система диспетчеризации должна быть удобным и универсальным инструментом работы. Выделим три главные задачи, которые должна помочь решить проектируемая система диспетчеризации:

  • Обеспечение надежной и бесперебойной работы оборудования, входящего в состав создаваемой системы диспетчеризации.
  • Оптимизация работы оборудования, снижение потребления энергоресурсов и расходов связанных с ними.
  • Возможность диагностики оборудования, определения причин нештатных и аварийных ситуаций.

Рассмотрим эти функции подробнее.


Обеспечение надежной и бесперебойной работы оборудования

Это, что называется, «главная цель», ради которой создается система.

Любая система диспетчеризации – это программно-аппаратный комплекс (ПАК), в состав которого входят:

  • Шкаф управления, в основу которого должен быть заложен надежный свободно программируемый контроллер. От него зависит работоспособность всей системы.
  • Прикладное программное обеспечение. Алгоритмы программы свободно-программируемого контроллера, должны быть «грамотно» разработаны и проверены.
  • Программное обеспечение верхнего уровня, или, так называемая система управления scada. Она должна удобным образом отображать информацию (поддерживать страницы топологии), создавать необходимые архивы данных и отчеты.

Так же, необходимо обеспечить надежность каналов связи между объектом и диспетчерским центром.

Особое внимание, при выборе системы диспетчеризации, необходимо уделить вопросу – на сколько автономна должна быть система. Чем выше автономность системы, тем меньше объект будет зависеть от «центра управления».


Оптимизация работы оборудования

Для оптимизации работы оборудования, необходимо провести комплекс подготовительных мероприятий.

В техническом решении должна быть заложена система обработки и хранения данных. Должен быть обеспечен автоматический сбор данных о режимах работы оборудования и потреблении энергоресурсов – электроэнергия, вода, газ, сжатый воздух, пар (и т.д.).

В системе должны быть инструменты анализа, которые помогут сравнить потребление энергоресурсов по периодам, по аналогичному оборудованию, оценить потери.

Только на основании результата анализа можно будет внести изменения в алгоритмы работы системы управления и диспетчеризации.


Возможность диагностики оборудования, определения причин нештатных и аварийных ситуаций

К сожалению, ни один из объектов не работает без нештатных ситуаций. Система должна помочь специалистам, обслуживающим объект, оперативно определить состояние оборудования, определить причины нештатной ситуации, при необходимости, локализовать аварию.

Для этих целей в техническое решение включают необходимые для конкретного объекта функции. Это может быть:

  • Система дистанционного контроля параметров работы технологического оборудования;
  • Журнал случайных событий и кратковременных процессов в электроснабжении;
  • Система контроля протечек и состояния трубопроводов.

Обратившись в нашу компанию, вы можете получить подробную консультацию и ответы на интересующие вас вопросы. Специалисты компании ООО «МИГ Электро» смогут помочь на любой стадии разработки системы диспетчеризации:

Помощь в выборе технического решения, необходимого функционала системы
  Помощь в выборе технического решения, необходимого функционала системы;
Разработка проекта системы диспетчеризации
  Разработка проекта системы диспетчеризации. Подбор необходимой элементной базы, выбор необходимого свободно программируемого контроллера, прикладного программного обеспечения, системы управления scada;
Своя производственная площадка
      На собственной производственной площадке мы сможем изготовить шкафы автоматизации, шкафы управления насосами, шкафы сбора данных и другие необходимые низковольтные комплектные устройства. Сборка осуществляется как по нашим проектам, так и по документации, которую передает заказчик;
Разработка алгоритмов управления и программирование контроллеров
  Разработка алгоритмов управления и программирование контроллеров;
Поставка оборудование на объект и осуществление монтажа системы диспетчеризации
  Поставка оборудование на объект и осуществление монтажа системы диспетчеризации;
Поставка оборудование на объект и осуществление монтажа системы диспетчеризации
  Проведение пусконаладочных работ системы диспетчеризации.
