Клеммы с пружинным зажимом

Соединение проводов с помощью винтовых клемм или скрутки занимает длительное время, а в ограниченном пространстве это крайне неудобно, не говоря уже о качестве и надежности. Если сравнить эти методы, то получается:

  • При скрутке, мы теряем качество скрепления жил и надежность работы всей линии проводки, так как при скручивании большую роль играет усилие, слишком сильно перекрутив есть шанс повредить жилу, а при слабой скрутки и плохой изоляции этого места возможно подкорачивание переходящее в дальнейшее короткое замыкание, что в итоге может привести к тяжелым последствиям. Кроме того, данный метод соединения проводов не рекомендуется ПУЭ, часть 2,1:

    «2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых, пружинных и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

  • Соединение с помощью винтовых клемм является менее удобным, но более надежным методом. Применение винтовых клемм в ограниченном пространстве, особенно в труднодоступном месте, значительно усложняет процедуру соединения, так как нужно с разных сторон завести проводники по всей длине клеммы и после надежно затянуть. Латунные втулки винтовых клемм достаточно хрупкие и при сильной затяжке могут лопнуть, приведя клемму в негодность. И одним из главных недостатков этих способов является еще большее снижение надежности при соединение однопроволочных и многопроволочных проводников.

Компания ООО «МИГ Электро» предлагает, для упрощения монтажа и повышения надежности соединения проводов, использовать пружинные клеммы.

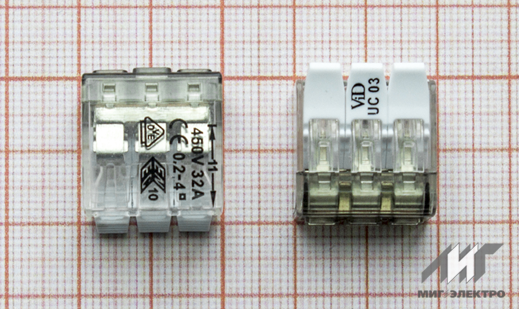

Пружинные клеммы значительно сокращают время монтажа, так как для соединения проводов достаточно снять изоляцию (11мм), поднять рычажки клемм и вставить зачищенную часть в клемму, опустив рычажки. Это надежный и удобный метод соединения проводов, имеющий защиту от прикосновения, и рассчитанный на использование до 32А при напряжении 450В.

Основные характеристики пружинных клемм

Артикулы клемм
Кол-во контактов
Напряжение, В
Ток, А
Сечение, кв.мм

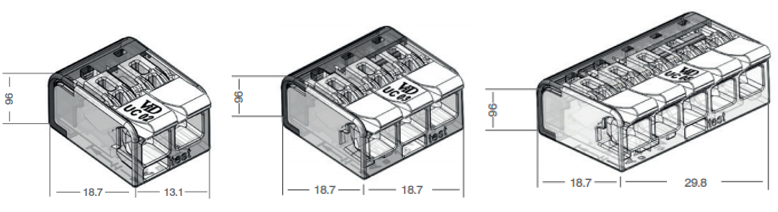

Габариты (ШхВхГ) мм
Артикулы клемм WAGO (аналог)
0.0.0.4.25420
На складе в Москве!
2
450
32
0,2-4
13,1х9,6х18,6
WAGO 221-412
или более ранняя версия
WAGO 222-412
0.0.0.4.25430
На складе в Москве!
3
18,7х9,6х18,6
WAGO 221-413
или более ранняя версия
WAGO 222-412
0.0.0.4.25450
На складе в Москве!
5
29,8х9,6х18,6
WAGO 221-415
или более ранняя версия
WAGO 222-412

По сравнению с предыдущими сериями клемм такого типа, новые имеют ряд преимуществ:

  • Длина снятия изоляции 11 мм;
  • Уменьшенные габариты, высота клемм всего 9.6 мм;


  • Прозрачный корпус позволяет визуально определять правильность расположения провода при зажиме;

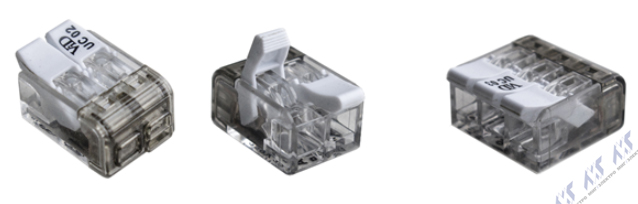

  • Увеличена ширина рычажков, что значительно удобнее, при частых открытиях не доставляет дискомфорта пальцам;
  • Так же расширен рабочий температурный диапазон до 105 °С (Не очень большой +, так как большинство подключаемых проводов рассчитаны на рабочую температуру +70-80 °С);

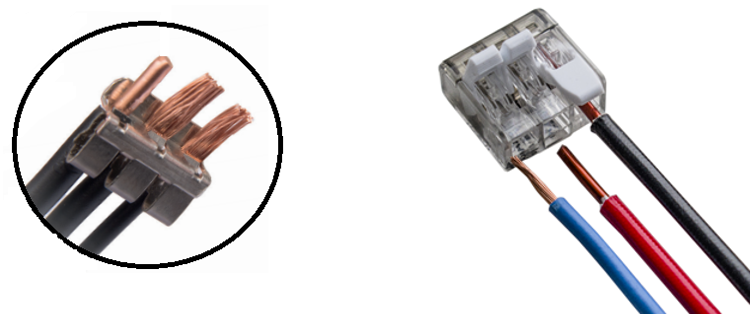

  • Клеммы данного типа позволяют подключать многопроволочные и однопроволочные провода. Причем однопроволочный провод может закрепляться в клемме, без открытия рычага, добавив небольшое усилие для проталкивания провода до упора. Это хорошее преимущество при монтаже в ограниченном пространстве;

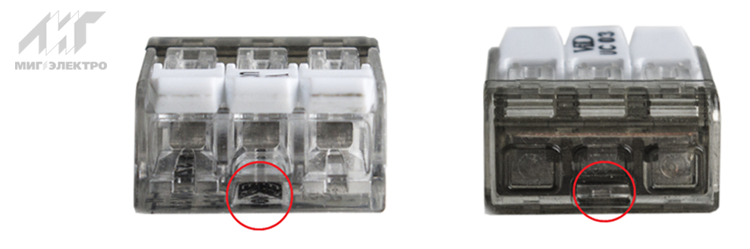

  • Клеммы данной серии снабжены 2-мя тестовыми отверстиями. Это очень удобная особенность, позволяющая подключаться тестером практически в любом положении.


Артикулы для заказа

Артикулы клемм  Описание    Артикулы клемм WAGO (аналог)
0.0.0.4.25420
На складе в Москве!
монтажный клеммник 2 контакта
WAGO 221-412
или более ранняя версия
WAGO 222-412
0.0.0.4.25430
На складе в Москве!
монтажный клеммник 3 контакта
WAGO 221-413
или более ранняя версия
WAGO 222-412
0.0.0.4.25450
На складе в Москве!
монтажный клеммник 5 контактов
WAGO 221-415
или более ранняя версия
WAGO 222-412
