Модульные распределительные щиты и щиты освещения

Поделиться:
Такие распределительные устройства служат для передачи электроэнергии конечным потребителям. От них запитаны группы розеток, сети освещения.

Модульные распределительные щиты и щиты освещения


Модульные распределительные щиты и щиты освещения - это компактные щиты, с номинальным током до 125 А. В зависимости от функционального назначения, эти щиты имеют несколько названий.


Щиты, от которых питаются группы розеток и отдельные потребители электроэнергии:

  • ЩС – Щиты силовые;
  • ЩРС – Щиты распределительные силовые;
  • ЩР – Щиты распределительные.

Щиты, от которых питаются линии освещения:

  • ЩО – Щиты освещения;
  • ЩАО – Щиты Аварийного освещения.

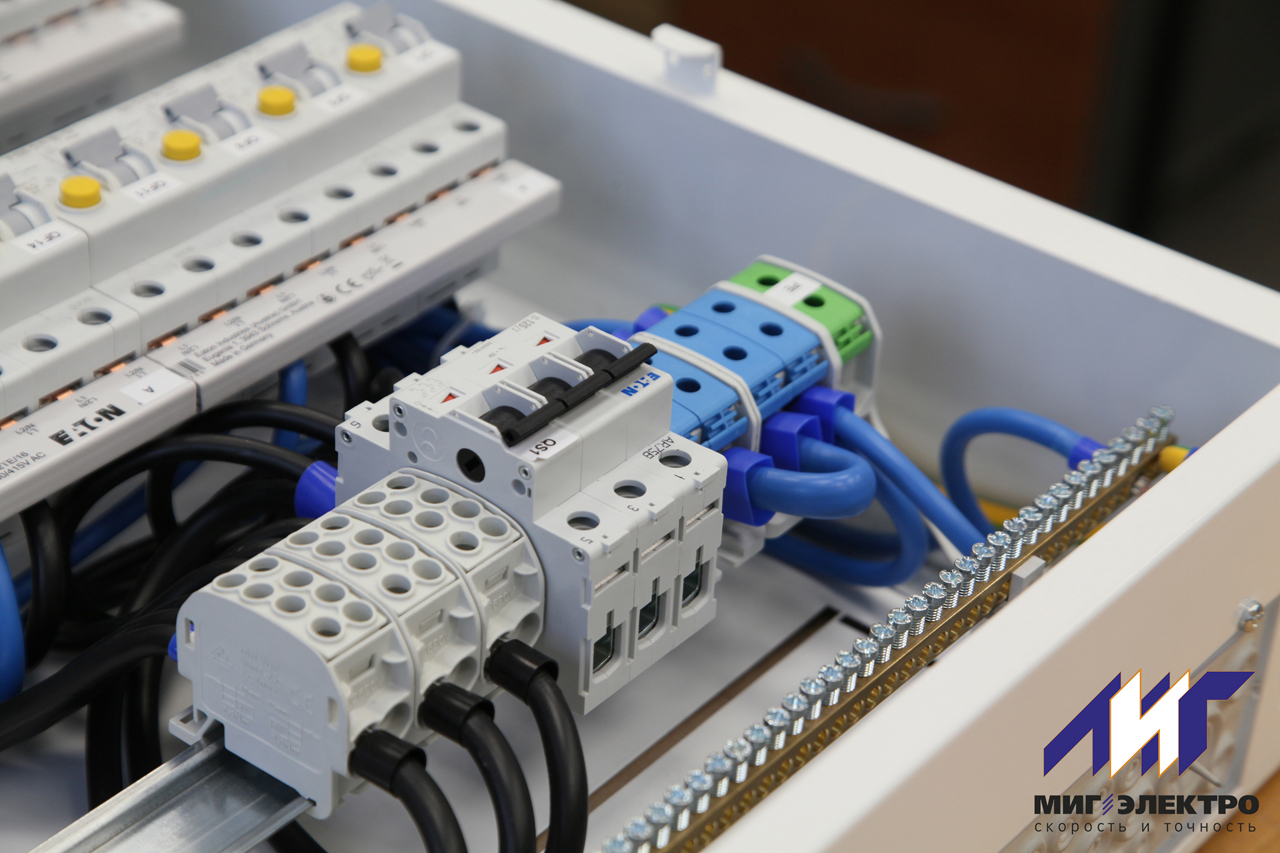

Щит модульный силовой

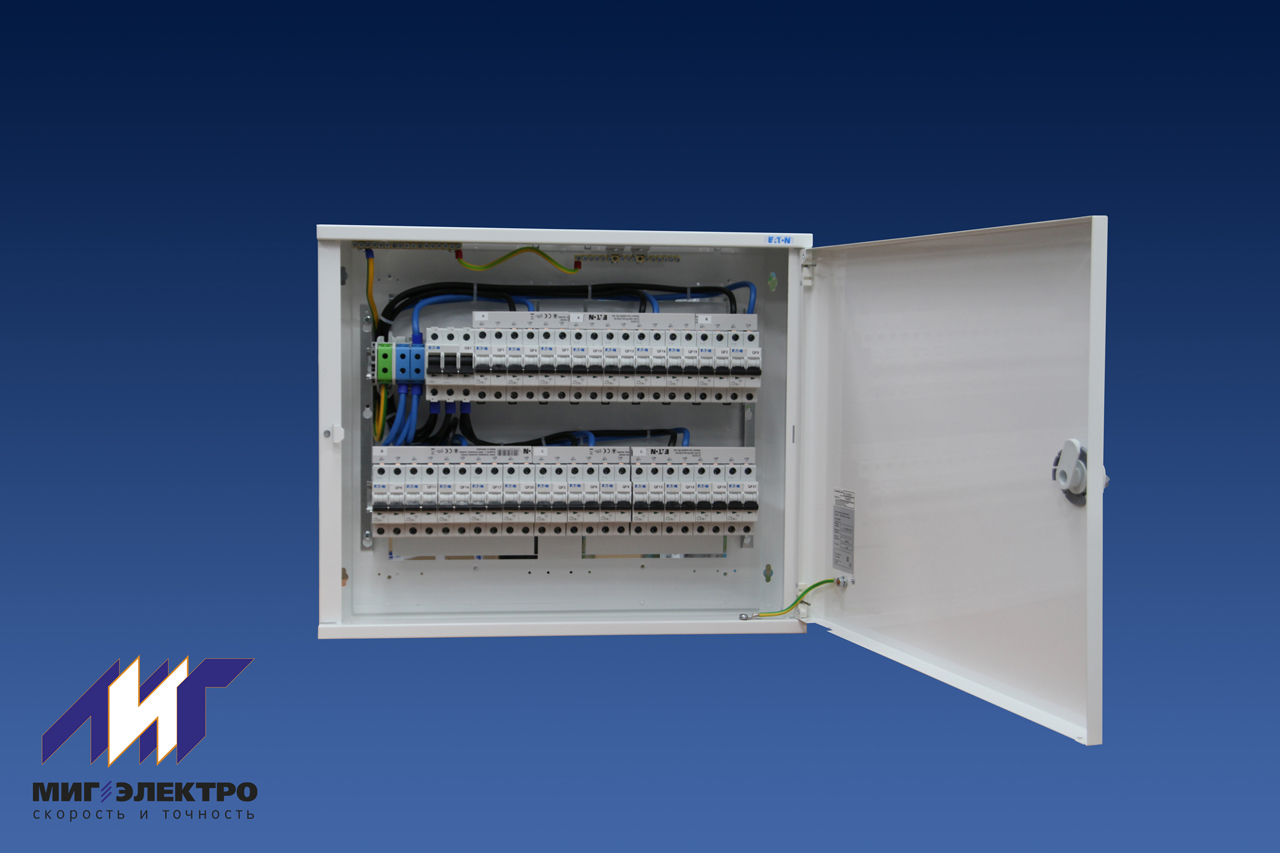

  Щит модульный силовой

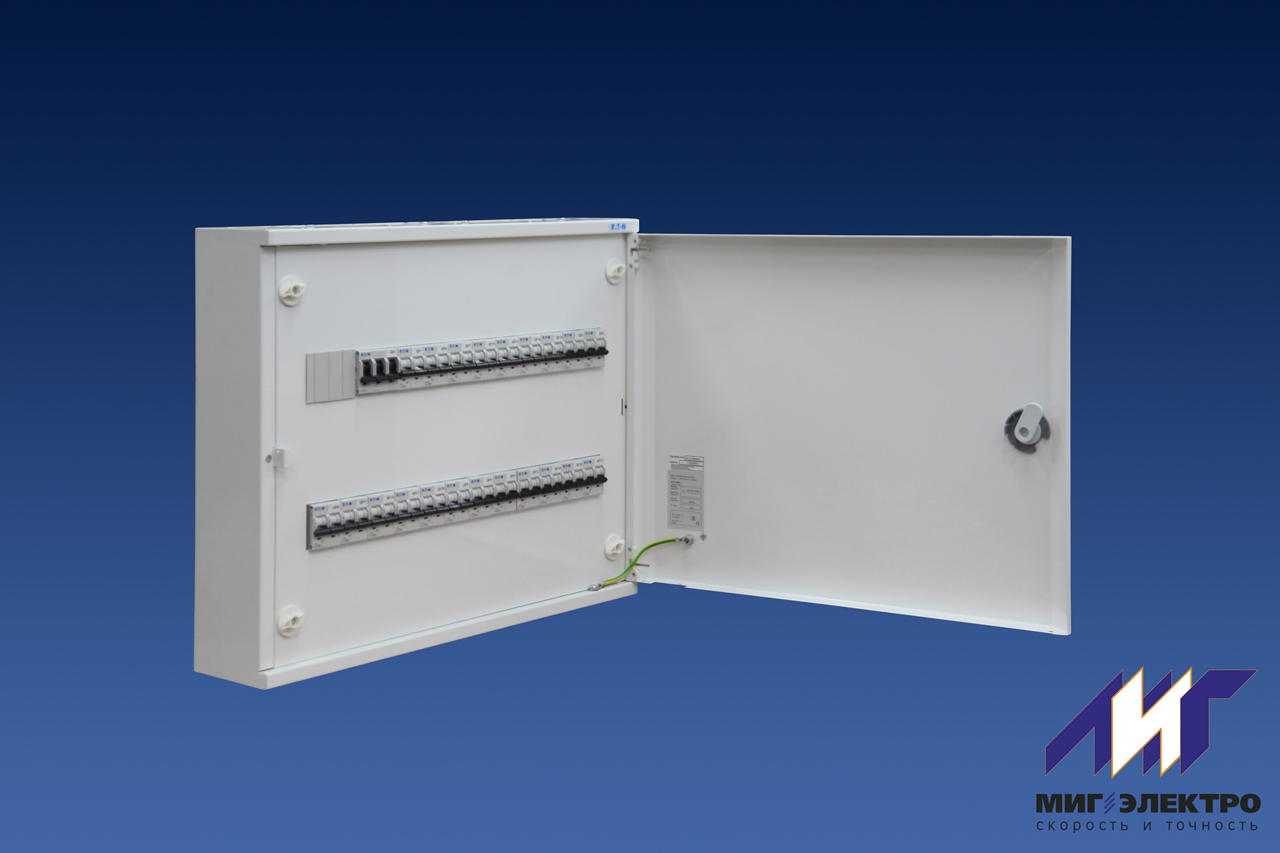

  Щит модульный силовой

Щит модульный силовой спроектированный и собранный «МИГ Электро»


Как устроен и из чего состоят щиты распределительные и щиты освещения

Щит распределительный (ЩР) является элементом схемы электроснабжения объекта, который представляет собой комплектное устройство приема и распределения электрической энергии номинальным током до 125А, напряжением 380/220В, частотой 50Гц и обеспечивает:

  • Защиту кабельных линий от перегрузок и коротких замыканий;
  • Защиту персонала от поражения электрическим током.

В состав электрического щита входят:

  • Вводной защитный/коммутационный аппарат – это может быть автоматический выключатель или выключатель нагрузки.
  • Аппараты защиты отходящих линий – автоматические выключатели, устройства дифференциальной защиты.
  • Так же в щите могут быть установлены устройства управления нагрузками и учета электроэнергии – контакторы, таймеры.

По способу монтажа ЩР могут быть навесные и встраиваемые.

  • Навесные щиты устанавливаются на стену, как внутри, так и вне помещений (на улице).
  • Встраиваемые монтируются в нишу в стене.


Наша компания осуществляет проектирование и сборку модульных распределительных щитов и щитов освещения на комплектующих ведущих мировых производителей.
Специалисты нашей компании помогут Вам спроектировать и изготовить необходимое оборудование.
Разместить заказ или получить консультацию
