Оборудование для монтажа систем освещения


В этой статье мы расскажем о необходимом оборудовании и аксессуарах, позволяющих упростить монтаж систем освещения, продлить срок их эксплуатации и сделать обслуживание сети максимально “технологичным”. В случае возникновения нештатных ситуаций минимизировать время на их устранение.




УЗИП (Устройство защиты от импульсных перенапряжений)


Применение светодиодных светильников позволяет обеспечить необходимое освещение рабочих мест и помещений с максимальной экономией на энергозатратах и сервисном обслуживании.

Светодиодные светильники чувствительны к перенапряжениям. Для эффективной защиты от скачков напряжения немецким производителем Phoenix Contact разработаны УЗИП класса 2 BLOCKTRAB-T2, отличающиеся рядом особенностей:

  • Винтовые клеммы, с возможностью одновременного подключения двух проводов, позволяют максимально упростить монтаж сети.
  • Усиленная изоляция в соответствии со стандартом IEC 60364-4-41 (категория 2) обеспечивает долговечность и надежность  работы.
  • Оптический и механический индикатор позволяет видеть состояние и работоспособность устройства на расстоянии и в условиях плохой освещенности при нештатных ситуациях.



Класс изоляции



Фотография



Электрическая схема



Наименование



Артикул



Способы монтажа



I

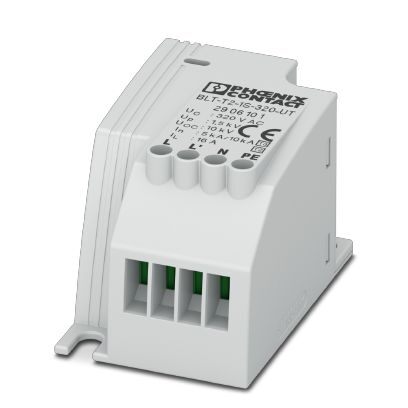

УЗИП 2906101

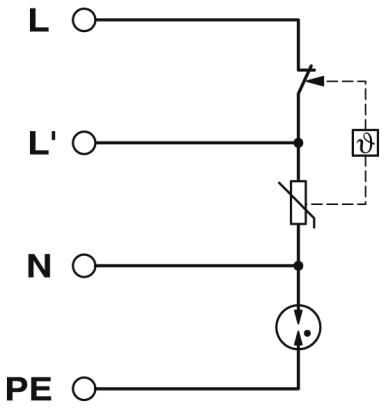

УЗИП 2906101 электрическая схема



BLT-T2-1S-320-UT



2906101



• Внутри светильника;
• В столбе;
• В распределительной коробке;
• В шкафу управления в непосредственной близости от системы уличного или дорожного освещения.




II

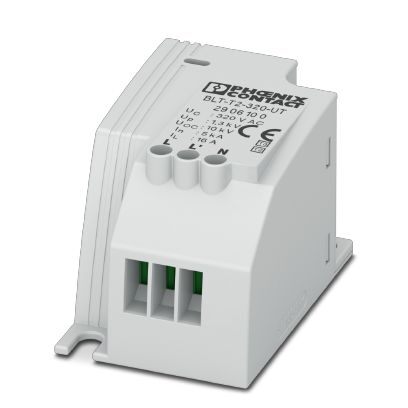

УЗИП 2906100

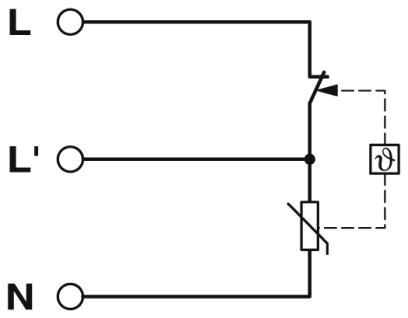

УЗИП 2906100 электрическая схема



BLT-T2-320-UT



2906100







Система быстрого монтажа кабельной разводки QPD от Phoenix Contact




Практически все работы, связанные с монтажом и обслуживанием осветительной сети являются высотными. Монтажная система QPD позволяет сократить количество и упростить технологические операции, проводимые на высоте. В следствии этого сокращается время и повышается безопасность работ по монтажу и обслуживанию осветительной сети.

Система QPD с технологией Push-in-Technology (или быстрым ножевым соединением IDC QUICKON) позволяет осуществить подключение проводов (до 5 x 6,0 мм²) без снятия изоляции и применения специального инструмента.

Монтаж кабеля происходит в три этапа:
  1. Зачистка оболочки кабеля.
  2. Установка и фиксация жил в системе QPD.
  3. Подключение к светильнику.

Практика показывает, что применение этого решения позволяет значительно сэкономить время при монтаже сети и подключении светильников, сделает сеть более ремонтопригодной.

Так же, применение этой системы позволит повысить надежность всей линии освещения:

  • Соединители обладают высокой степенью защиты (IP68/IP69K) и ударопочностью (IK07). Способны работать в сетях с напряжением до 690 В., с номинальными токами до 40 A.
  • В отличии от осветительных шинопроводов, в установочной системе QPD отсутствуют жесткие секции, что «прощает ошибки» при проектировании линий и упрощает  монтаж. При эксплуатации линии не возникает опасных вибраций и компенсируются ударные нагрузки.
  • Проходной разъем, установленный  в светильник,  позволит подключить к нему питающий провод не открывая корпус, что обеспечивает полную его герметичность  и упрощает его подключение.


Тип изделия



Фотография



3 контакта



5 контактов


 Соединитель «Кабель-кабель»

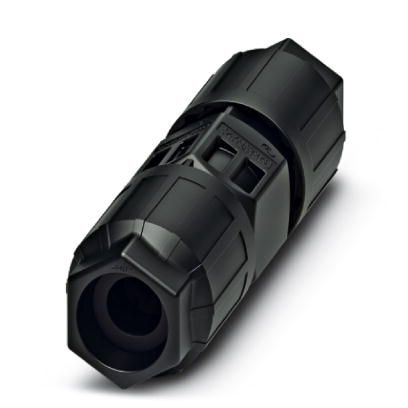

Кабельный соединитель 1414700-1414740



1414700



1414740


 Разветвитель T

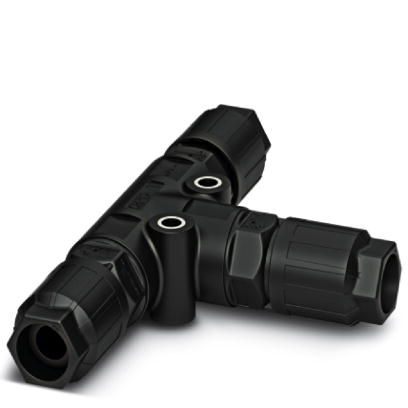

Т-распределитель 1414712-1414753



1414712



1414753


 H-разветвитель

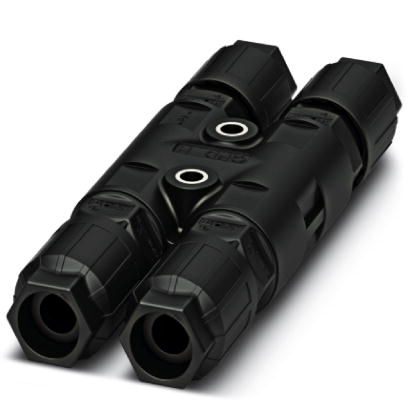

H-разветвитель 1414719-1414755



1414719



1414755

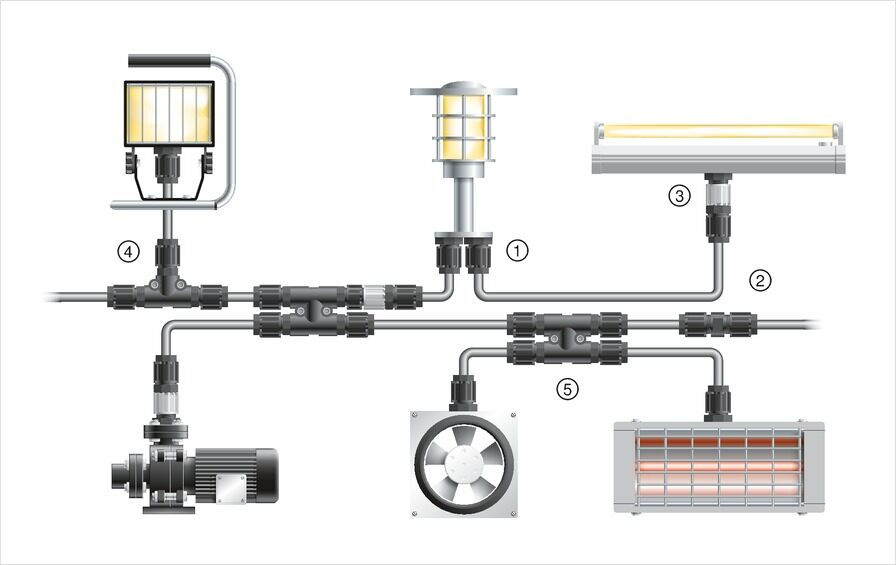

Обзор продукции системы QPD

Обзор продукции системы QPD

1) Проходные детали.
Проходные детали – это подключаемые снаружи кабельные вводы. При их использовании для подключения проводов нет необходимости открывать устройства.

2) Кабельный соединитель.
Для удлинения или ремонта кабелей идеально подходит кабельный соединитель. Вместе со штекерным соединителем, соединители проводников можно использовать и в качестве сцепного соединения.

3) Штекерный соединитель.
Для быстрой замены устройств – во время технического обслуживания или при монтаже с использованием предварительно подготовленных кабелей – оптимально подходит штекерный соединитель с опережающим контактом PE. Он имеет кодировку для предотвращения неправильного подключения.

4) T-образный распределитель.
С помощью компактного T-распределителя монтаж шлейфов для потребителей выполняется намного быстрее.

5) H-образный распределитель.
H-образный распределитель – компактная, прочная и быстро подключаемая клеммная коробка. Четыре разъема соединены параллельно между собой, что позволяет использовать его в качестве звездообразного распределителя.





Внимание: Акция!


Для производителей светильников действует специальная цена на кабельный соединитель QUICKON, 4-полюсный, для подключения проводников сечением 0,34-0,75 мм²
Акция действует на ограниченную партию товара.

Тип изделия



Фотография



Чертеж



Артикул



Цена


 Q 0,75/4IDC/18-18KU-KU BK RU

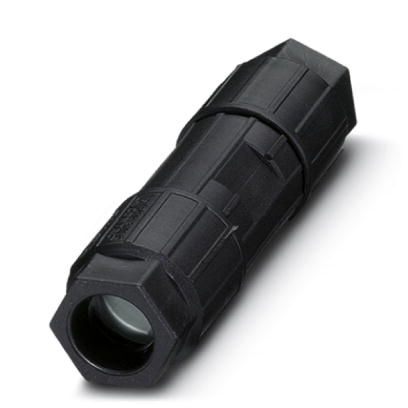

Кабельный соединитель - 1048308

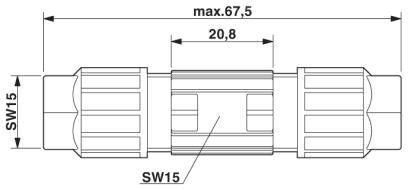

Размеры кабельного соединителя - 1048308



1048308

      1.76 EUR с НДС













Модульные контакторы FINDER 22-серии, номинальные токи 25-40-63А

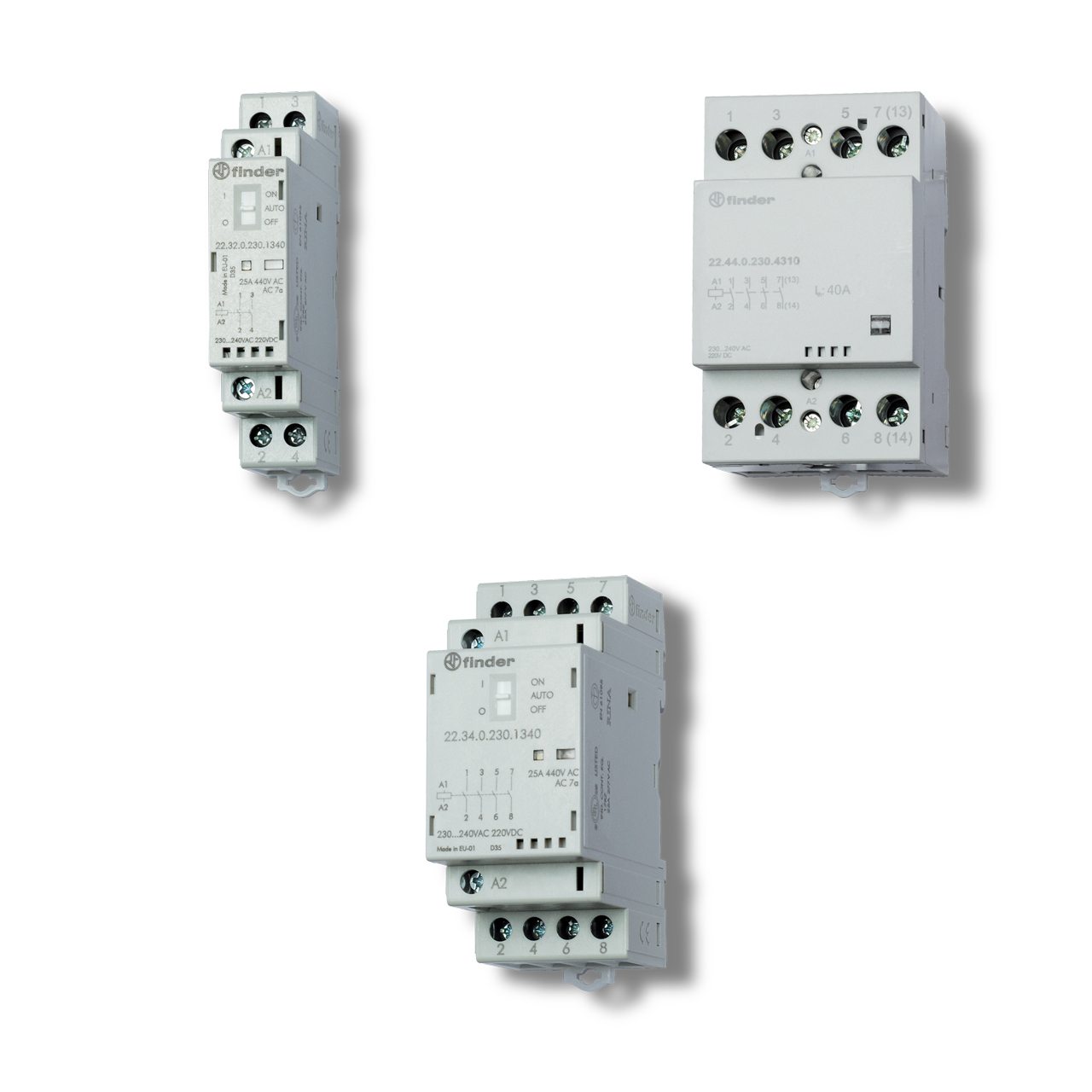

Модульные контакторы FINDER 22 серии

Модульные контакторы, благодаря своей форме и возможности монтажа в компактные распределительные щитки широко используется для управления линиями освещения, оснащенными различными типами ламп: накаливания, галогенных, люминесцентных, светодиодных.

Особенность модульного контактора FINDER – бесшумная катушка управления, с встроенной защитой от перенапряжения (варистором). Применение этого типа магнитной системы позволило:

  • Полностью убрать шумы, возникающие при работе контактора, утомляющие и раздражающие персонал, находящийся в помещении.
  • Исключить вибрации, возникающие в шкафу при работе оборудования.
  • Добиться высокой механической долговечности контактора (2 · 10⁶ циклов).

Катушки могут работать как от переменного, так и от постоянного тока и выпускаются для диапазонов напряжения управления, применяемых для построения электрических сетей (12 - 24 - 48 - 60 - 120 – 230 B).

Артикул



Фотография



Номинальное напряжение



Документация



 22.34.0.012.1320

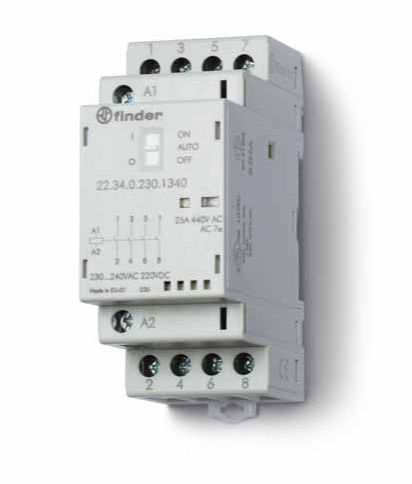

Модульные контакторы FINDER 22



12 В. АС/DC

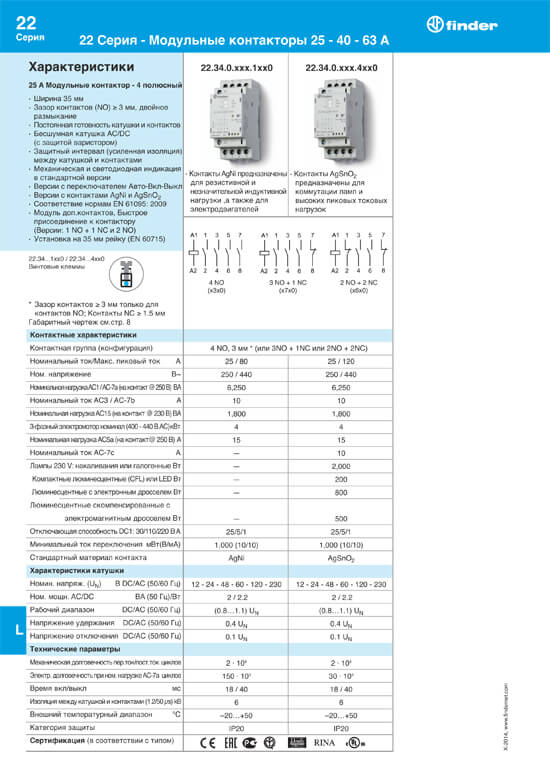

Техническое описание модульных контакторов Finder 22



 22.34.0.024.1320


24 В. АС/DC



 22.34.0.230.1320


230 В. АС/DC





Кабель

От правильности выбора проводов и кабелей зависит надежность и долговечность сетей, безопасность людей и объекта.

Сечение проводников должно соответствовать нагрузкам, а применяемые кабели и провода должны соответствовать  заявленным характеристикам.

Помимо этого, необходимо учитывать температурное воздействие, солнечное излучение и агрессивные среды.

Уличные промышленные светильники особо подвержены этим воздействиям, поэтому для монтажа необходимо применять соответствующий кабель, который обеспечит безопасную и долговечную работу всей системы.


Тип кабеля



Температурный диапазон



Рабочее напряжение



УФ стойкость



Без галогенов



Подвижно



Стационарно



 NYM


-5°C

+70°C



-40 °C

+70 °C



U0/U 300/500 В



-



-


 H05VV-F


-5°C

+70°C



-40 °C

+70 °C



U0/U 300/500 В



-



-


 H07 RN-F


-30 °C

+60 °C



-30 °C

+60 °C



U0/U 450/750 В



-



-


 HELUTHERM  145


-35°C

+120°C



-55°C

+145°C

      U0/U 300/500 В до 1 мм²
U0/U 450/750 В от 1,5 мм²
При стационарной и
защищённой прокладке:
U0/U 600/1000 В от 1,5 мм²


+



+


 SiHF


-60 °C

+180°C



-60 °C

+180°C



U0/U 300/500 В



-



+


 JZ-500


-15 °C

+80 °C



-40°C

+80°C



U0/U 300/500 В



-



-
