Разъединитель с предохранителями — безопасность, производительность, экономия места

В низковольтных системах распределения энергии хорошим и бюджетным решением для защиты электрических цепей является эксплуатация предохранителей. Из сочетания предохранителей, пружинного механизма выключения и возможности контакта с шинной системой образовалось новое и удобное техническое решение.

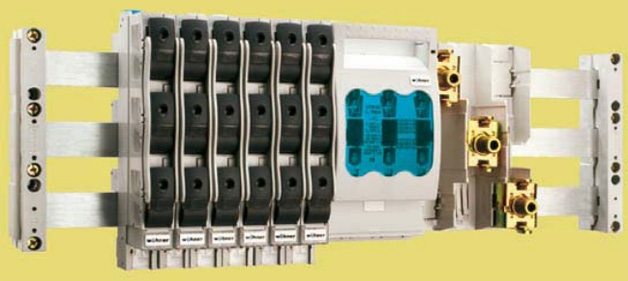

В Европе, при распределении энергии высокой мощности в электротехнических шкафах чаще всего используются шинные системы. Более широкое распространение получила система с межшинным расстоянием 60 мм. У системы сборных шин производства Wohner за одну монтажную операцию обеспечивается и механическое крепление и электрический контакт компонентов. Использование проводов обеспечивает большую степень безопасности и значительно сокращает время монтажа по сравнению с традиционным монтажом.

Почему системы сборных шин

В случае распределения энергии с достаточным количеством нагрузок, таких как электрические розетки, максимальную нагрузку, в зависимости от требований, можно подсоединить к различным отводам. Если же возможная сумма всех значений тока заметно больше, чем максимальный ток отвода, то поперечное сечение провода должно превышать максимально возможное сечение отдельного элемента. Сквозное подключение в таком случае невозможно. Использование систем сборных шин устраняет такое противоречие и даёт необходимую устойчивость к току короткого замыкания при уменьшении поперечного сечения. По сравнению с эксплуатацией гребенчатой шины, тут возможно комбинирование разных компонентов.

Совершенная и безопасная техника

Технология плавких предохранителей хоть и достаточно устарела, всё же считается очень удачной, так как разнообразные факторы воздействия находятся под контролем. Несомненно, допускаются оптимизация и улучшение техники плавких предохранителей для соответствующих случаев использования. К преимуществам и достоинствам предохранителей можно отнести следующие: стойкость к старению, надёжность в применении, различные графические характеристики, незначительные допустимые отклонения, высокую избирательность, а также потери мощности.

Со своими защитными и прерывающими функциями, предохранители применяются в качестве элемента для защиты электрических цепей в случае перегрузки или короткого замыкания и для получения видимого разрыва. Алгоритм работы предохранителя довольно прост и надёжен. Однако некоторые неприятные моменты могут таиться в цоколе предохранителя. При открытом элементе, не исключено касание токоведущих частей пальцами. Слабая или чрезмерно сильная затяжка защитного колпачка может в результате обернуться перегреванием или повреждением предохранителя.

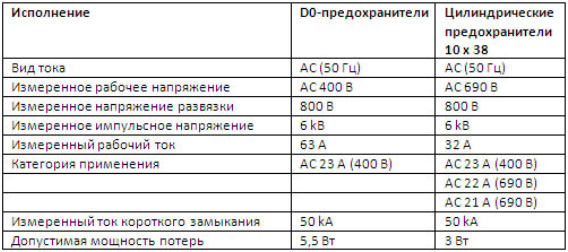

Таблица: Высокая категория применения предохранителей при максимальных параметрах
Таблица: Высокая категория применения при максимальных параметрах.

Безопасное выключение с минимальным износом

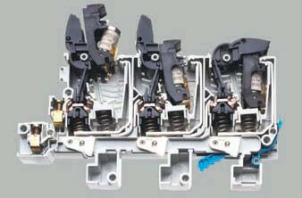

Основной задачей новой разработки устройства SecurPowerLiner — разъединителя с предохранителями с монтажом на шины было увеличение уровня безопасности за счёт удаления возможности совершения ошибок или некорректных действий персоналом. Во время применения предохранителя, все металлические части не находятся под напряжением. Чтобы ограничить максимальные значения, используемые в устройстве предохранителей, применяются специальные вставки. Пружинный контакт выравнивает все размерные допуски и обеспечивает нужное контактное давление, не нанося ущерб корпусу. Для механизма выключения и контакта существуют отдельные пружины, служащие для того, чтобы разрыв контактов происходил только в, предусмотренных для этого, точках. Выключение совершенно безопасно и абсолютно независимо от персонала.

Сравнение плавких предохранителей и автоматов

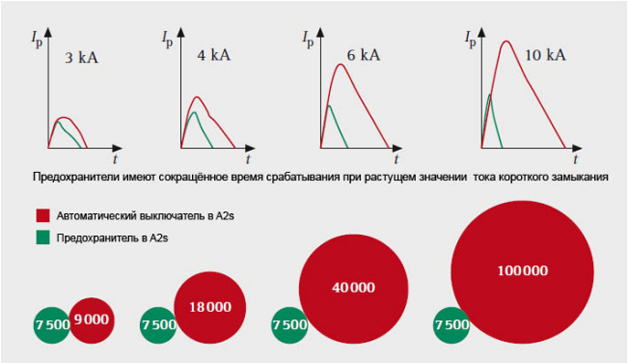

Превосходство в надежности. Сравнение плавких предохранителей и автоматов.

Для того чтобы при нормальной работе предохранителя не происходило расцепление, следует учитывать это при определении номинала. Во время срабатывания предохранителя происходит его полное разрушение. Примечательно, что в сравнении с автоматическим выключателем, предохранитель обладает более быстрым и эффективным ограничением тока короткого замыкания. С ограничением наивысшего значения тока короткого замыкания, осуществляется гораздо меньшая динамическая нагрузка на подключенное оборудование, потому как возникнувшие силы пропорциональны квадрату тока короткого замыкания. Малое значение сквозной энергии (i2t) заметно снижает влияние тока короткого замыкания во время аварийной ситуации. Наоборот, у автоматических выключателей значение сквозной энергии зависит от тока короткого замыкания источника. У мощных источников тока значение сквозной энергии автоматического выключателя также достаточно большое по сравнению с предохранителями. Это воздействует на селективность устройств. Недорогие автоматические выключатели имеют ограниченные возможности выключения, и потому могут использоваться лишь в некоторых небольших системах распределения.

Надёжные функции обеспечения безопасности и выключения

Плавкие предохранители Wohner и системы сборых шин SecurPowerLinerРазъединители Secur PowerLiner с лёгкостью берут на себя без каких-либо ограничений функции предохранительной и коммутационной техники. Для выключения, независимо от поведения персонала, сработает специальный механизм, в котором пружины сохраняют высокую скорость отключения. Система выключения срабатывает за счёт сохранённой энергии напряжённой пружины, которая, таким образом, осуществляет высокую скорость срабатывания.

Что касается самого механизма, то сделан он таким образом, что либо полностью срабатывает, обеспечивая выключение, либо нет, другими словами, без каких-либо промежуточных положений. У каждой фазы есть свой механизм, поэтому даже при однополюсной коммутации качество и надёжность отключения остаются. Возможность 1- или 3-полюсного отключения осуществляется благодаря съёмному соединителю.

При 3-полюсном отключении достигается синхронность, когда срабатывают все фазы устройства. 1-полюсное отключение можно применить в устройствах для цепей переменного тока в системах распределения помещений. У Secur PowerLiner существует категорию применения AC 23A согласно IEC 60947-3 при максимальном значении напряжения и тока и подходит для частых отключений. Во время отключения возникает двойной разрыв электрической цепи. Контакты произведены из высококачественных материалов, гарантирующих длительный срок службы.

Также выигрышными достоинствами таких контактов являются:

  • Малое переходное сопротивление.
  • Отсутствие образования загрязнений на контактной поверхности.
  • Отсутствие возможности приваривания.
  • Отсутствие обгорания из-за электрической дуги.

Техника, удобная для монтажа, которая экономит место с контактами, не требующими обслуживания.

Большинство современных технологий имеют цель — уменьшение объёма электротехнических распределительных шкафов. Монтаж, осуществляемый непосредственно на шины, без пробивания отверстий, позволяет комбинирование приборов с различными размерами и параметрами. Из-за своих компактных габаритов D0-предохранителей, устройствам нужно всего 27мм ширины на системе сборных шин. Это даёт возможность как можно эффективнее и лучше использовать свободное пространство. Такое преимущество более всего заметно при большом количестве отходящих линий.

Плавкие предохранители Wohner и системы сборых шин SecurPowerLiner
Возможности комбинирования с NH-устройствами.

Поскольку в принципе работы плавкого предохранителя заложено увеличение температуры при прохождении тока, максимальный показатель температуры может достигать 170°C. Поэтому корпус устройства состоит из термостойкого материала Duroplast V0/UL94. Этот материал даже при высоких температурах остаётся стабильным. С целью обеспечения дополнительного теплового отвода имеются боковые модули. Отдельное внимание при создании прибора уделялось более удобному монтажу и подсоединению. Secur PowerLiner можно закрепить непосредственно на шинах без участия инструментов. Монтаж устройства может производиться как на шину толщиной 5 мм., так и на 10 мм. благодаря регулируемому крепежу.

Подпружиненный контакт Secur PowerLiner даёт качественное и долговечное соединение с медной шиной. Контакты не нуждаются в каком-либо обслуживании или дополнительной затяжке. Для предотвращения ослабления контакта с медной шиной, устройство оборудовано фиксатором, который защёлкивается на плоских шинах шириной 12 мм., 15 мм., 20 мм., 25 мм. и 30 мм., при толщине 5 мм. и 10 мм., и в том числе и на профильных шинах. Внизу устройства находятся 3 клеммы для подключения проводов сечением от 1,5 мм2. до 16 мм2. Так как подсоединительные клеммы имеют хороший доступ даже на заранее оборудованной системе, последовательность подключения может быть легко выбрана по желанию обладателя. Очень удобным является то, что отходящие провода не проходят между шинами.

В некоторых случаях, в обязательном порядке стоит следить за положением выключателя. Для такого случая существует возможность крепления дополнительного контакта для сигнализации положения крышки устройства. Начиная с 2001 года, разъединитель SecurPowerLiner подходит для применения D0-предохранителей, а более современная версия устройства сделала возможным эксплуатацию предохранителей 10×38. Для удовлетворения растущей популярности на производстве компании Wohner была запущена новая современная производственная линия. Её высокопрофессиональное и качественное технологическое оснащение, а также фотооптический контроль изделий обеспечивают высочайшее надёжность и эффективность разъединителей SecurPowerLiner.
