Реализован проект АСУ ТП для ЛПДС «Субханкулово»

Компанией «МИГ Электро» выполнен проект реконструкции питания систем автоматизации и диспетчеризации одного из насосных узлов линейной производственно-диспетчерской станции (ЛПДС) «Субханкулово».

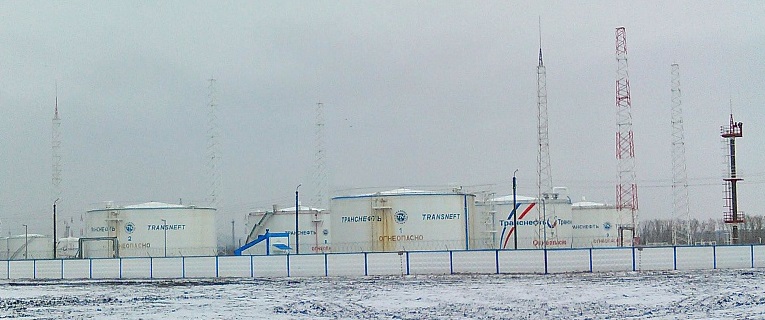

ЛПДС «Субханкулово»

ЛПДС «Субханкулово» была основана в 1977 году для хранения нефтепродуктов с последующей транспортировкой потребителям по трубопроводу «Уфа-Западное направление».


Линейная производственно-диспетчерская станция (ЛПДС) –
производственное подразделение, обеспечивающее бесперебойную работу и эксплуатацию перекачивающих станций и участков нефтепровода.


Перекачивающая станция (ПС) –
комплекс сооружений, оборудования и устройств, обеспечивающих прием и закачку нефтепродуктов в трубопровод.

В состав ЛПДС «Субханкулово» входят:

  • насосная станция с магистральными насосными агрегатами и системами смазки, охлаждения и откачки утечек;
  • фильтры-грязеуловители;
  • узел регулирования давления;
  • система сглаживания волн давления;
  • технологические трубопроводы;
  • операторная;
  • системы водоснабжения, теплоснабжения, вентиляции, канализации, противопожарной защиты, электроснабжения, автоматики, телемеханики, АСУ, связи;
  • производственно-бытовые здания и сооружения.

Обеспечение надежной и бесперебойной работы систем автоматизации и диспетчеризации является одной из важнейших задач реконструкции данного объекта.

Схема электроснабжения систем автоматизации и диспетчеризации должна обеспечивать равномерное распределение однофазных нагрузок напряжением 220 В, 50Гц в трехфазной электрической сети и, так как вся аппаратура этих систем очень чувствительна к качеству напряжения, необходимо минимизировать отрицательное влияние внешних событий: провалы напряжения, импульсные перенапряжения и т.п.

Для решения этих проблем, по заданию проектного института, компания «МИГ Электро» разработала и внедрила на объекте систему бесперебойного питания  («Система RPSS» от англ. Reliable Power Supply System или система гарантированного питания), преобразующую трёхфазное сетевое напряжение 380 В переменного тока в однофазное напряжение 220 В.

система гарантированного питания

Главная особенность этой системы — организация гальванически развязанных от внешних сетей линий электропитания необходимого качества для всех потребителей.

Всего в данной системе бесперебойного питания предусмотрены две независимые линии питания напряжением 220 В.

В состав внедренной системы входит:

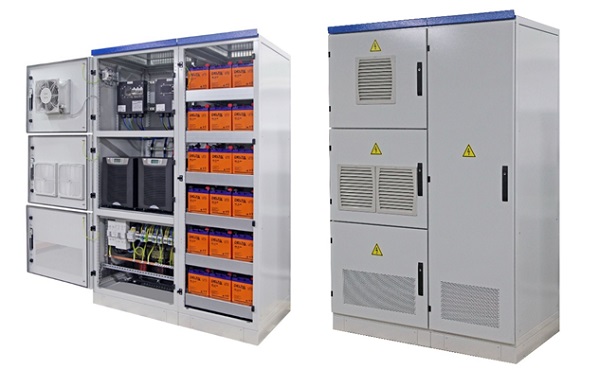

  • Два блока бесперебойного питания мощностью 12 кВА каждый, оснащенные ИБП с двойным преобразованием, преобразующие трехфазное напряжение в однофазное, с «идеальной» синусоидой напряжения на выходе.Эти блоки обеспечивают штатным питанием 220В 50 Гц все системы автоматизации и диспетчеризации.

  • Блок трансформатора гальванической развязки 3 в 1, на базе трансформатора «EATON DTF 3ph/1ph» мощностью 25 кВА. Трансформатор преобразует входное трехфазное напряжение 380В в однофазное напряжение 220В на выходе и обеспечивает гальваническую развязку. Питание потребителей от этого блока осуществляется при включенном состоянии байпасных контакторов во время работ по обслуживанию блоков бесперебойного питания или в аварийных ситуациях.


 «Система RPSS»
типовое решение компании «МИГ Электро» по обеспечению надежного питания в офисных и промышленных объектах.

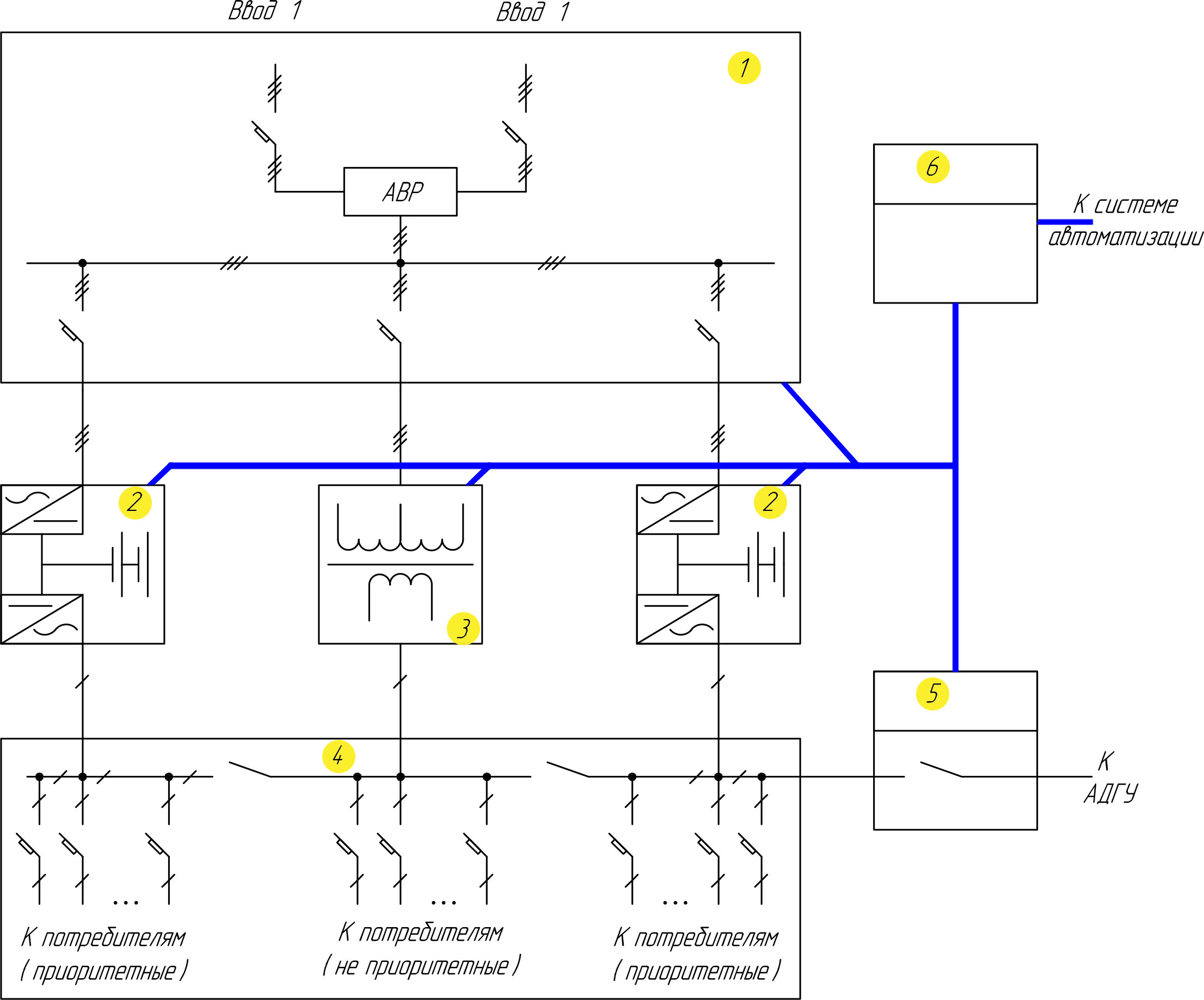

Функциональная блок-схема «Системы PRSS» (системы гарантированного питания)
Функциональная блок-схема (системы гарантированного питания)

Синим цветом обозначены сигнальные цепи и информационные линии.
В зависимости от комплектации в состав «Системы RPSS» входят:

Блок ввода обеспечивает защиту и коммутацию устройства. Может быть оснащен системой АВР.

Один или несколько блоков бесперебойного питания различной мощности, оснащенные ИБП двойного преобразования, преобразующие трехфазное напряжение в однофазное. Эти блоки обеспечивают штатное питание всех потребителей, подключенных к системе однофазным напряжением, с «идеальной» синусоидой напряжения на выходе.

Один или несколько блоков трансформатора гальванической развязки 3 в 1, на базе трансформатора «EATON DTF 3ph/1ph» различной мощности. Этот блок обеспечивает питание любой линии (или нескольких линий одновременно) однофазным напряжением, обеспечивая гальваническую развязку. Этот блок предназначен как для непосредственного питания потребителей, так и питания потребителей при работах по обслуживанию блоков ИБП.

Блок распределительный, обеспечивающий защиту потребителей и кабельных линий от перегрузок и токов короткого замыкания, управление, коммутацию нагрузок.

Блок автоматического ввода резервного питания от дизель-генераторной установки, обеспечивающий, в зависимости от мощности Установки питание всех или отдельной группы приоритетных потребителей. Так же применение блока помогает избегать глубокого разряда аккумуляторных батарей.

Блок контроля и автоматики, который обеспечивает мониторинг и визуальное отображение основных параметров сети и оборудования, обмен информацией с системами автоматизации и диспетчеризации на объекте.

Преимущества применения «Системы PRSS»:

  • Решена проблема неравномерного распределения однофазных потребителей в трехфазных электрических сетях.
  • Упрощена электрическая схема подключения нагрузок к сети, снижена стоимость силового оборудования сети, кабельно-проводниковой продукции.
  • Снижена стоимость Источников Бесперебойного Питания за счет применения ИБП с однофазным инвертором.
  • Продлено время работы Системы от аккумуляторных батарей при той же их емкости, по сравнению с трехфазными системами.
  • За счет применения блока трансформатора гальванической развязки 3 в 1 снижено отрицательное влияние внешних негативных факторов электрической сети на работу оборудования от байпасных линий.
  • Возможность использования в качестве аварийного источника питания однофазного дизель-генератора, стоимость которого ниже, чем трехфазные модели.

Подробную информацию о данном техническом решении можно получить, написав письмо: a.pavlov@mege.ru
