RPSS (Reliable Power Supply System) - система гарантированного электроснабжения

В реально существующих электрических сетях напряжение не всегда соответствует ГОСТ 32144-2013. Регулярно происходят провалы напряжения и отключения электроэнергии, высокочастотные шумы и отклонения частоты. Подключение к таким сетям высокотехнологичного оборудования (компьютеров, телекоммуникационной аппаратуры, банковского и офисного оборудования), связано не только с повышенным риском нарушения функционирования, но и с возможностью выхода этого оборудования из строя.

"Системы RPSS", построенные на базе источников бесперебойного питания двойного преобразования, позволяют привести питающее напряжение к соответствию стандарту или обеспечить повышенное качество напряжения, требуемое заказчиком.


Основная область применения

Система  гарантированного электроснабжения применяется в трехфазных распределительных сетях низкого напряжения до 1 кВ при изменении характеристик напряжения электропитания в точке передачи электрической энергии пользователю электрической сети, относящихся к частоте, значениям, форме напряжения и симметрии напряжений.

Реализованная на ИБП с двойным преобразованием (источниках бесперебойного питания), система RPSS предотвращает:

  • вред, вызываемый скачками и импульсными помехами электропитания, например, формируя идеальную синусоидальную форму выходного напряжения;
  • потерю и повреждение данных, т.к. при необходимости может быть с программным обеспечением, обеспечивающим корректное завершение работы операционных систем на физических и виртуальных машинах;
  • простои при потере питания, например, в комбинации с резервной ДГУ (дизель генераторной установкой).

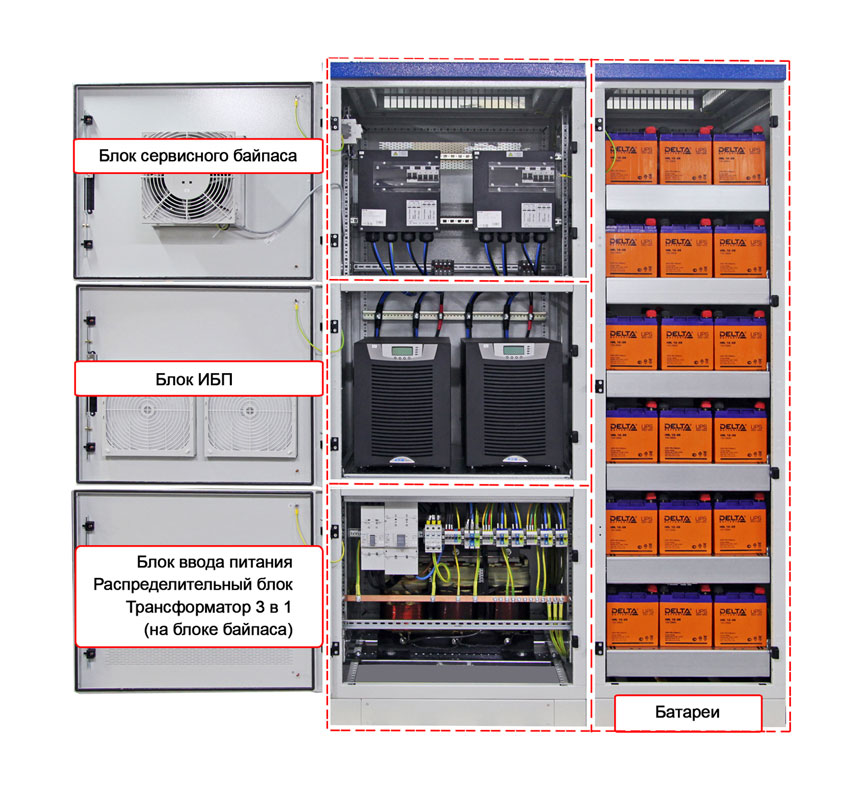

Система гарантированного электроснабжения

RPSS (Reliable Power Supply System) - система гарантированного электроснабжения успешно применяется в:

  • системах транспортировки и переработки топливных ресурсов (нефти, нефтепродуктов, газа);
  • системах автоматики промышленных предприятий;
  • системах управления зданиями;
  • телекоммуникационном оборудовании;
  • медицинских учреждениях, лабораториях;
  • системах ЦОД (центров обработки данных).


ООО «МИГ Электро», на основании опросного листа, предлагает широкий выбор решений, исходя из требований заказчика.

Для Вас будут подобраны и технически обоснованы:

  • устройства защиты питающей и отходящей сетей;
  • система резервирования, например, реализация принципа резервирования N+1;
  • топология ИБП (топология пассивного резерва (офф-лайн); линейно-интерактивная топология или топология двойного преобразования (он-лайн));
  • аккумуляторная система;
  • байпас (электронный (статический байпас) и механической (сервисный байпас));
  • программное обеспечение;
  • система мониторинга.

Для Вас будут выполнены:

  • однолинейная схема гарантированного электроснабжения;
  • задание заводу-изготовителю на НКУ (низковольтное комплектное устройство);
  • собран шкаф с требуемым классом защиты.


Скачать опросный лист для проектных институтов и предприятий нефтегазовой промышленности с трансформатором 3/1 в байпасной линии.
Скачать опросный лист для проектных институтов и предприятий нефтегазовой промышленности со стабилизатором в байпасной линии.
Скачать справочное руководство по источникам бесперебойного питания
Скачать каталог по источникам бесперебойного питания


ИБП с двойным преобразованием, которые применяются для реализации данного проекта

В рабочем режиме вся мощность, подаваемая в нагрузку, проходит через выпрямитель/зарядное устройство и инвертор, таким образом, выполняется двойное преобразование (переменный/постоянный/переменный ток).

ИБП этого типа включают в себя статический байпас (статический переключатель), который обеспечивает бесперебойное переключение нагрузки от инвертора напрямую в питающую сеть и обратно.

Нагрузка переключается на статический байпас в следующих случаях:

  • сбой в работе ИБП;
  • токи нагрузки во время переходных процессов (броски тока при запуске или сбое);
  • перегрузки;
  • истечение времени работы от батареи.

Наличие статического байпаса предполагает идентичность входной и выходной частот, что означает, что этот байпас не может использоваться для преобразования частоты. При разности уровней напряжения требуется трансформатор в байпасе.

ИБП синхронизирован с входом байпаса переменного тока, что обеспечивает бесперебойное переключение нагрузки от инвертора на линию байпаса. Механический байпас задействуется вручную.

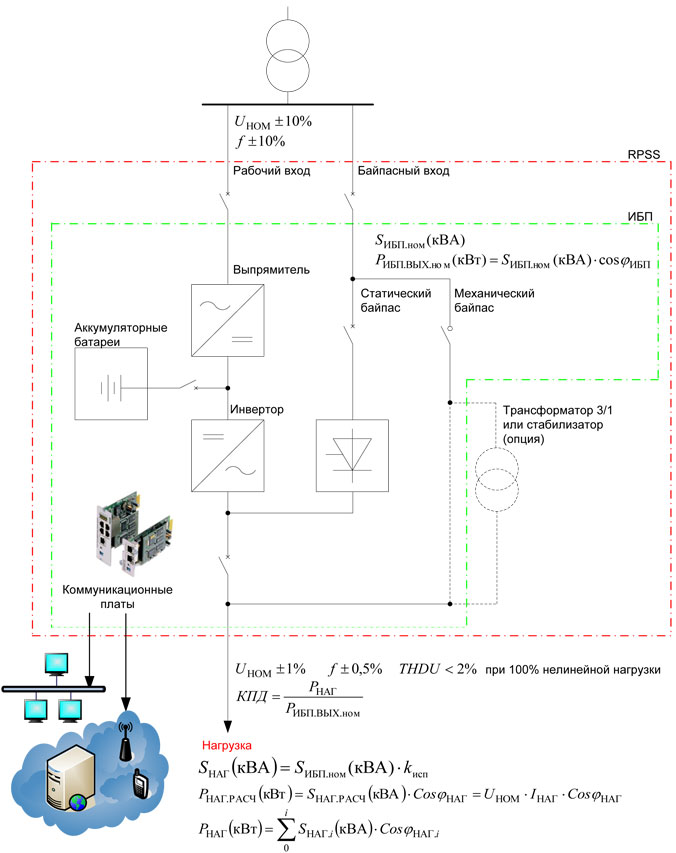

Структурная схема системы RPSS


Преимущества

  • Полное восстановление выходной мощности, поступающей как из сети, так и от батареи;
  • Полная изоляция нагрузки от системы электроснабжения и ее помех;
  • Очень широкий диапазон входного напряжения при высокой точности регулирования выходного напряжения;
  • Обеспечение потребителей электрической энергией заданной частоты (при необходимости отличной от стандартной, например 60 Гц.), не зависимо от колебания частоты питающего напряжения;
  • Увеличение производительности в установившихся и переходных режимах работы;
  • Мгновенное переключение в режим питания от батареи при сбое питания от сети;
  • Бесперебойное переключение нагрузки на байпас (режим байпаса).

Следует учесть

Для уменьшения стоимости ИБП некоторые производители используют упрощенные схемы инверторов, форма выходного напряжения которых отличается от синусоидальной (аппроксимированная синусоида). Если подключенное оборудование критично к форме питающего напряжения, использование ИБП с аппроксимированной синусоидой может привести к выходу из строя оборудования или ИБП. Как правило, к форме напряжения критичны трансформаторы и электродвигатели, работающие на частоте сети.

Особенностью оборудования переменного тока является наличие пусковых токов. Для некоторых типов устройств (мощные трансформаторы, электродвигатели) пусковой ток может в несколько раз превышать номинальный. Если ИБП переменного тока выбирать без учета пусковых токов, то в момент включения может сработать защита от перегрузки.

На практике не всё оборудование используется одновременно. Поэтому реальная требуемая мощность ИБП может быть меньше чем установленная мощность оборудования. Этот момент учитывают с помощью среднестатистического коэффициента загрузки kисп.

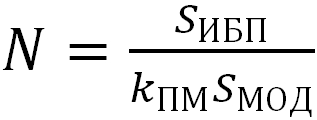

Необходимое количество модулей N, с учетом резервирования определятся по формуле:

Формула определения необходимого количества модулей с учетом резервирования

где kпм=0,75 ... 0,95 - коэффициент учета параллельного включения. Этот коэффициент учитывает возможную неравномерность распределения нагрузки между модулями ИБП.

Максимальная мощность, потребляется ИБП из сети в послеаварийном режиме – когда батареи ИБП разряжены. В этом случае ИБП потребляет из сети как мощность, необходимую для работы нагрузки, так и мощность заряда аккумуляторных батарей, которая составляет ориентировочно 10% от максимальной мощности ИБП.
