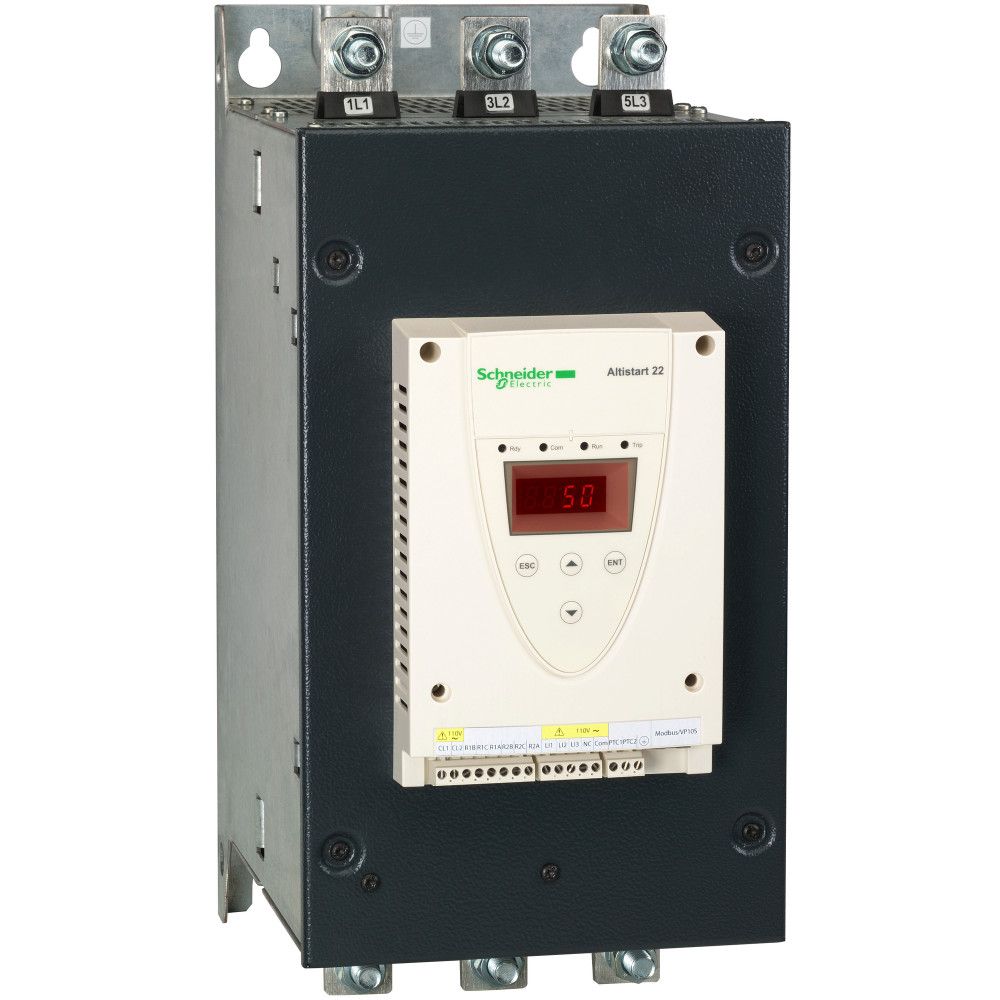

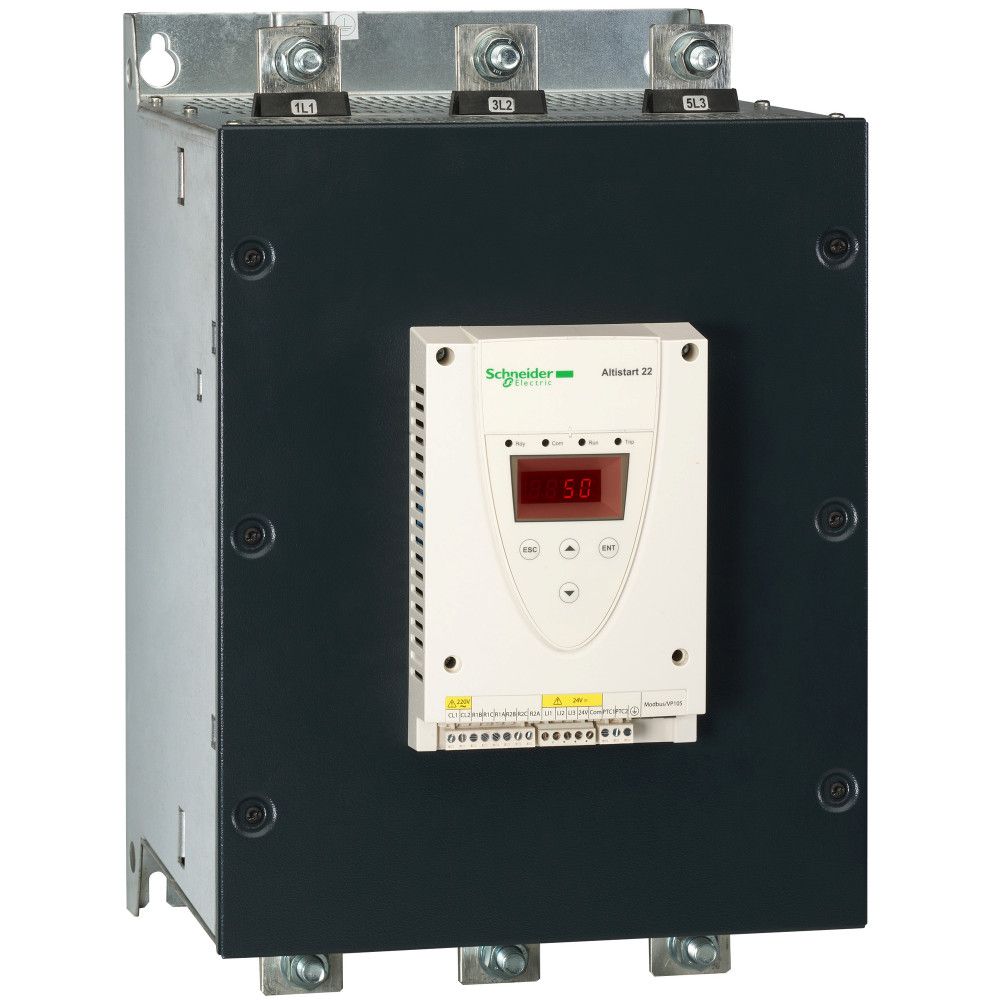

Устройство плавного пуска (УПП) SCHNEIDER ELECTRIC ALTISTART ATS22

Устройство плавного пуска Altistart 22 обеспечивает плавный пуск и
остановку трехфазных асинхронных электродвигателей с
короткозамкнутым ротором мощностью от 4 до 400 кВт.

Общие данные ATS22:
- Питание 230-440В до 400кВт;
- Питание 230-600В до 315кВт;
- Управление по трем фазам;
- Встроенный байпасный контактор;
- Количество пусков в час 4-6, в зависимости от тяжести пуска
(до 10 при использовании дополнительного вентилятора);
- Степень защиты IP00 или IP20, парамметрирование через панель
управления или через ПО SoMove.




УПП Altistart 22 имеют встроенные функции для упрощения работы с различными видами нагрузки и позволяют
использовать его в строительстве, инфраструктуре и промышленности:

Тип механизма	Дополнительные функции, реализуемые устройством Altistart 22
Центробежный насос	Управление торможением и остановкой (снижение гидравлических ударов).     Защита от недогрузки и неправильного чередования фаз.
Поршневой насос	Управление заливкой насоса, контроль работы на открытые клапаны,   защита от неправильного чередования фаз.
Вентилятор	Определение перегрузки по току или недогрузки (проблему с   передаточным механизмом между электродвигателем и вентилятором).   Тормозной момент при остановке.
Турбина	Оценка теплового состояния электродвигателя при помощи электрически   изолированного датчика РТС.
Холодильный компрессор	Управление пусковыми характеристиками.   Управление автоматическим перезапуском.
Винтовой компрессор	Защита от неправильного чередования фаз.   Контакт для команды автоматической разгрузки при останове.
Центробежный компрессор	Защита от неправильного чередования фаз.   Контакт для команды автоматической разгрузки при останове.
Конвейер	Контроль перегрузки по току как признака аварии привода, или недогрузки,   как признака обрыва приводного ремня или ленты.
Лента транспортера	Возможность работы с разными комплектами параметров в зависимости от   нагрузки на ленту транспортера.
Винтовой подъемник	Контроль потребляемого тока для определения заклинивания (перегрузка)   или холостого вращения (недогрузка).
Мешалка	Отображение тока как индикатора вязкости материала.
Миксер	Отображение тока как индикатора вязкости материала.   Форсировка момента при пуске.
Рафинер	Управление моментом при пуске и останове.

Стандартная схема подключения и защиты:

► Для защиты тиристорных модулей УПП рекомендуется использовать быстродействующие
предохранители с характеристиками aR/gR или gS – применяются для защиты
полупроводниковой техники.

► Коммутационный контактор, для подачи питания на устройства плавного пуска.

Допустимая нагрузка при пуске, класс 10
- 3.5 In в течение 40 секунд из холодного состояния для режима работы S1;
- 3.5 In в течение 20 секунд для режима работы S4 при коэффициенте загрузки 95%.

Для повышения удобства и эффективности использования УПП Altistart 22 предлагается ряд
дополнительных опций:

VW3G2210 - Выносной терминал, который может устанавливаться на передней
панели шкафа или защитной оболочки со степенью защиты IP 54/NEMA 12 или
IP 65 (в зависимости от модели). Выносной терминал выполняет функции,
аналогичные встроенному терминалу устройства Аltistart 22
(1 – 4х символьный экран, 2-4 – кнопки меню);

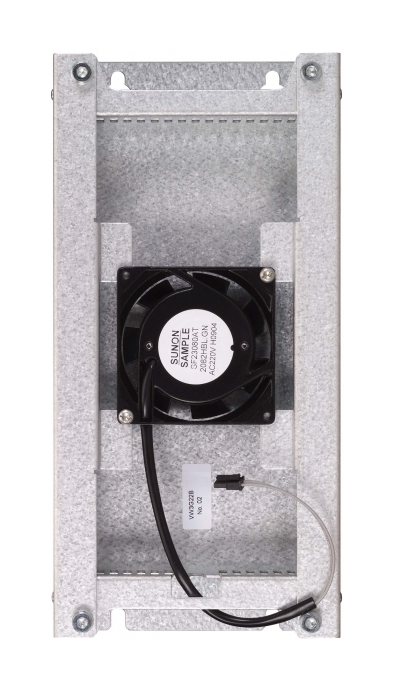

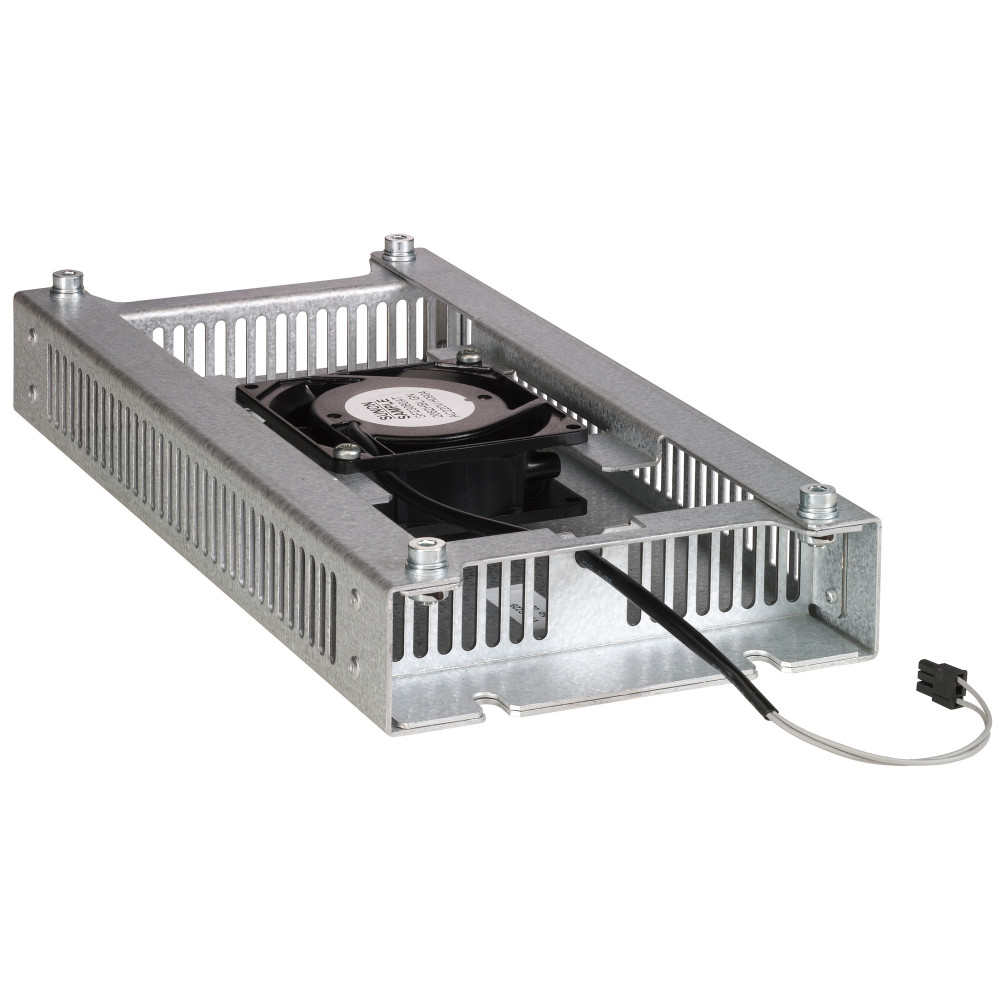

VW3G224 - Дополнительный вентилятор, в зависимости от мощности,
для получения возможности большего количества пусков;

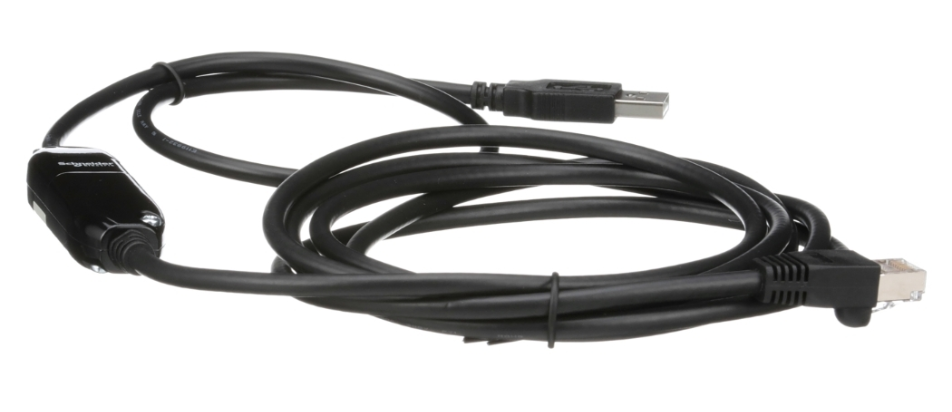

Кабель с преобразователем USB/RJ45 для конфигурации с помощью ПО SoMove Lite.

Подключается между ПК и приводом;

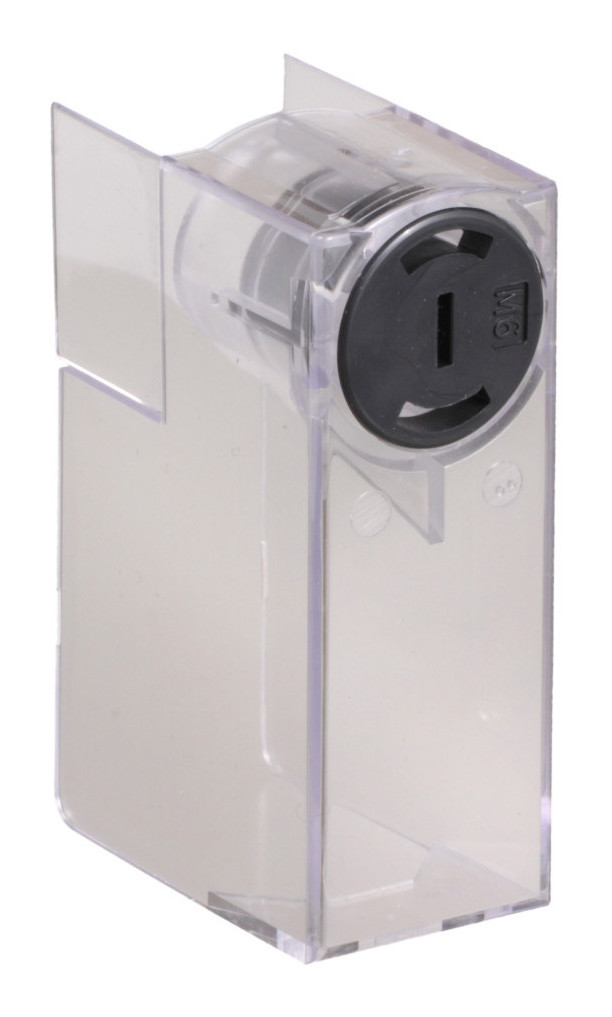

LA9F70 - Защитные крышки силовых клемм для обеспечения
степени защиты IP 20, в комплекте 6 однополюсных крышек.

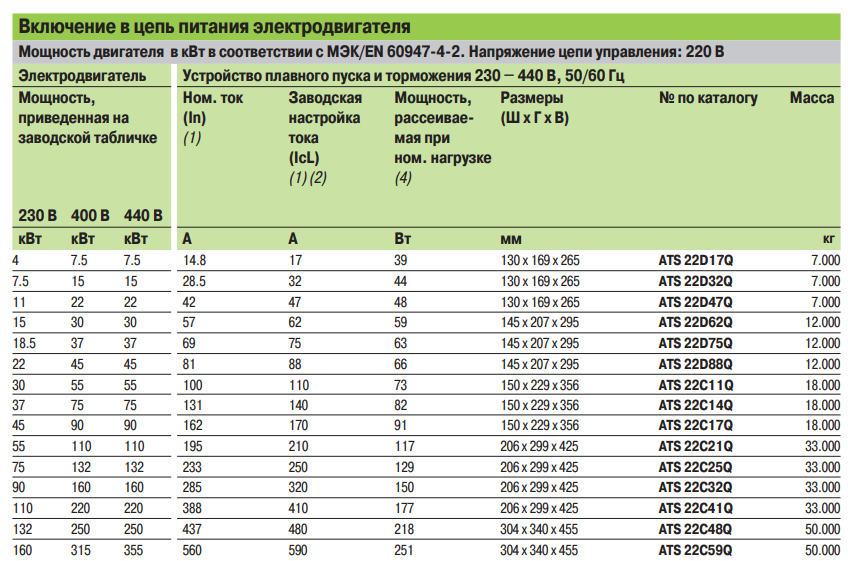

Таблица заказных кодов
