Компактные коммутаторы CSM

Компактные коммутаторы CSM


Оглавление:

1. Преимущества для клиента
2. Основные особенности
3. Примеры использования
4. Ассортимент продукции в деталях
5. Аксессуары



Compact Switch Modules (CSM) – компактные неуправляемые коммутаторы Industrial Ethernet для использования в LOGO! и SIMATIC S7.   LOGO! CSM12/24


Коммутаторы CSM позволяют легко и быстро подключать LOGO!, SIMATIC S7-1200 или SIMATIC S7-300/ ET200M и до трех дополнительных устройств к сети Industrial Ethernet в линейных, древовидных электрических системах или электрических системах типа «звезда».

LOGO! CSM12/24



Преимущества для клиента


 • Увеличение количества интерфейсов Ethernet в LOGO! или SIMATIC S7
 для дополнительного подключения до трех программных устройств,
 элементов управления и других устройств Ethernet;

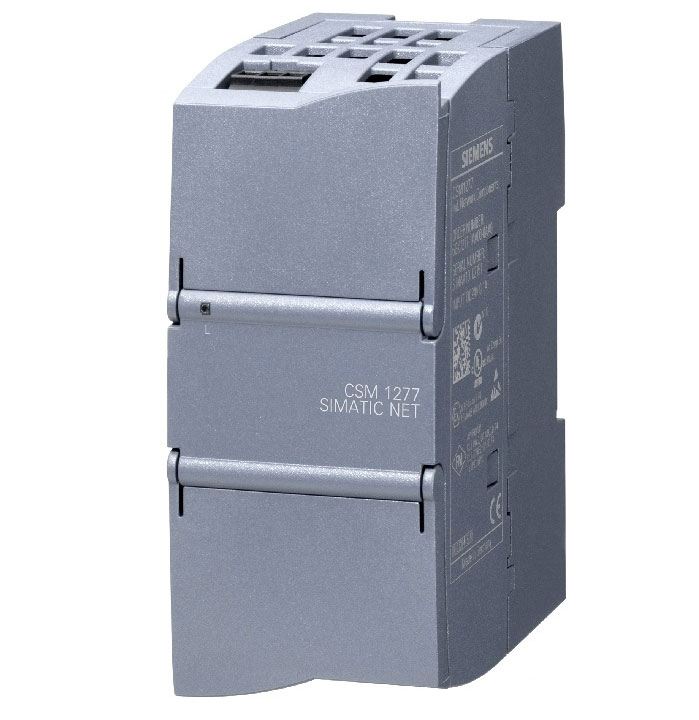

  SIMATIC CSM 1277


 • Экономичное решение для формирования небольших локальных сетей
 Industrial Ethernet или для интеграции некрупного машинного оборудования
 в существующие сети автоматизации;



 • Гибкое расширение сети благодаря простоте подключения CSM;


 • Быстрый ввод в эксплуатацию благодаря отсутствию необходимости
 проектирования;


 • Возможность использования соединительных кабелей, не являющихся
 перекрестными, благодаря встроенной функции автоматического
 определения типа кабеля.


SIMATIC CSM 1277




Основные особенности


 • Автономное использование в качестве неуправляемого коммутатора с 4
портами для сетей Industrial Ethernet;

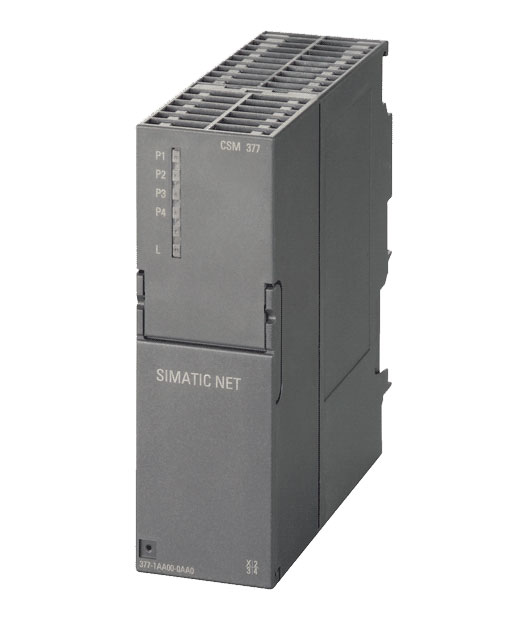

  SIMATIC CSM 377


 • Обеспечение компактности конструкции соответствующей конечному
 устройству SIMATIC или LOGO!;



 • Понятная и быстрая индикация состояния с помощью светодиодов на
корпусе устройства.


SIMATIC CSM 377




Примеры использования

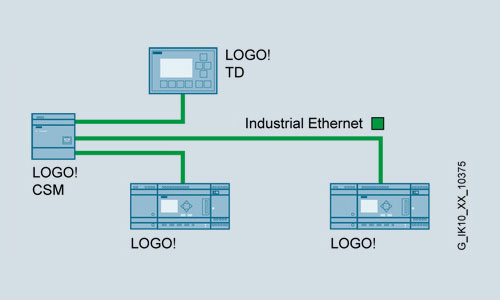

Пример использования LOGO! CSM

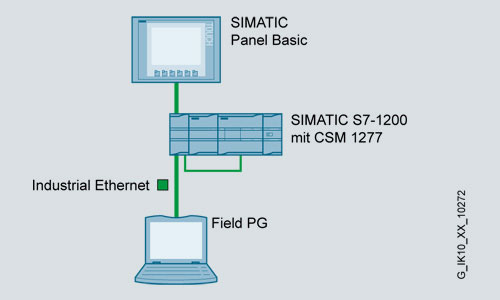

Пример использования SIMATIC CSM

Увеличение количества интерфейсов Ethernet для дополнительного подключения программных устройств, элементов управления и других устройств Ethernet



Ассортимент продукции в деталях

 Наименование изделия



Описание



Заказной номер

 LOGO! CSM12/24

4 порта RJ45, из них 1 фронтальный порт, 12/24 В
постоянного тока, светодиодная диагностика

  6GK7177-1MA20-0AA0

 LOGO! CSM 230

4 порта RJ45, из них 1 фронтальный порт, 115–240 В
переменного/постоянного тока, светодиодная диагностика

  6GK7177-1FA10-0AA0

 SIMATIC CSM 1277

4 порта RJ45; внешнее напряжение питания 24 В
постоянного тока, светодиодная диагностика

  6GK7277-1AA10-0AA0

 SIMATIC CSM 377

4 порта RJ45; внешнее напряжение питания 24 В
постоянного тока, светодиодная диагностика

  6GK7377-1AA00-0AA0



Аксессуары

Соединительный кабель IE FC RJ45 PLUG-180/IE FC RJ45 PLUG-180;
IE FC Trailing Кабель GP, претерминированный, с 2x IE FC RJ45 PLUG 180;
длина 1 м. IE FC RJ45 PLUG 180 2x2, штекерный разъем RJ45
(10/100 Мбит/с), с прочным металлическим корпусом и технологией
подключения Fast Connect, для кабеля IE FC Cable 2x2 с кабельным
отводом 180° 1 упаковка = 1 шт.


6XV1871-5BH10


IE FC RJ45 PLUG 180 2x2, штекерный разъем RJ45 (10/100 Мбит/с), с прочным
металлическим корпусом и технологией подключения Fast Connect,
для кабеля IE FC Cable 2x2 с кабельным отводом 180° 1 упаковка = 1 шт.


 6GK1901-1BB10-2AA0


Стандартный кабель Industrial Ethernet FC TP, GP 2x2 (PROFINET, тип A),
установочный кабель TP для подключения к IE FC RJ45 2x2,
универсальный, 4-жильный, экранированный CAT 5E,
единица измерения – метр


6XV1840-2AH10


Industrial Ethernet FC Stripping Tool, инструмент для быстрого
снятия изоляции с кабелей FastConnect для Industrial Ethernet


6GK1901-1GA00
