Панели операторов BASIC и COMFORT

Панели операторов BASIC

Панели серии Basic являются недорогими бюджетными моделями, обеспечивающими базовые функции человеко-машинного интерфейса, и могут использоваться для управления небольшими производственными машинами и установками. Они делятся на:

  • КР — Кнопочные панели с диагоналями 3 и 4″;
  • КТР — Сенсорные панели с дополнительной клавиатурой, с диагоналями 4-10″;
  • ТР — Сенсорные панели с диагональю 15″.

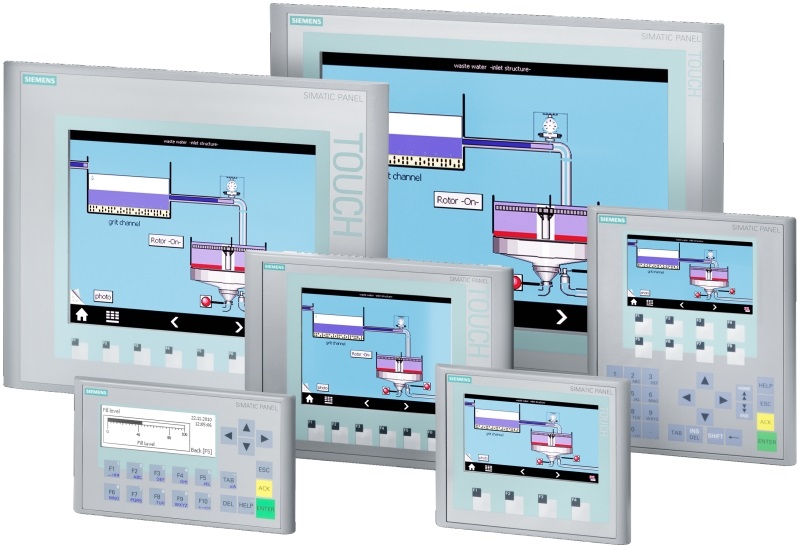

Панели операторов BASIC

Кроме того, панели серии Basic обеспечивают:

  • Короткое время конфигурирования и выполнения пуско-наладочных работ;
  • Наличие обширных библиотек графических объектов;
  • Управление рецептурами;
  • Разработка собственных шаблонов изображений;
  • Поля ввода-вывода для удобного отображения и параметрирования переменных;
  • Использование графики, позволяющей выполнять маркировку сенсорных клавиш;
  • Вывод динамически меняющихся величин в виде графиков;
  • Планировщик задач для выполнения функций по циклическому принципу;
  • Многоязыковая поддержка, до 32 конфигурируемых языков;
  • Доступ по идентификатору и паролю, а также определение прав разных пользовательских групп;
  • Отображение состояний отдельных установок и машин с помощью индикаторов;
  • Удобное обслуживание и конфигурирование: сохранение/восстановление/загрузка конфигурации, автоматическая идентификация процессов, настройка экрана и его очистка, работа без буферных батарей.

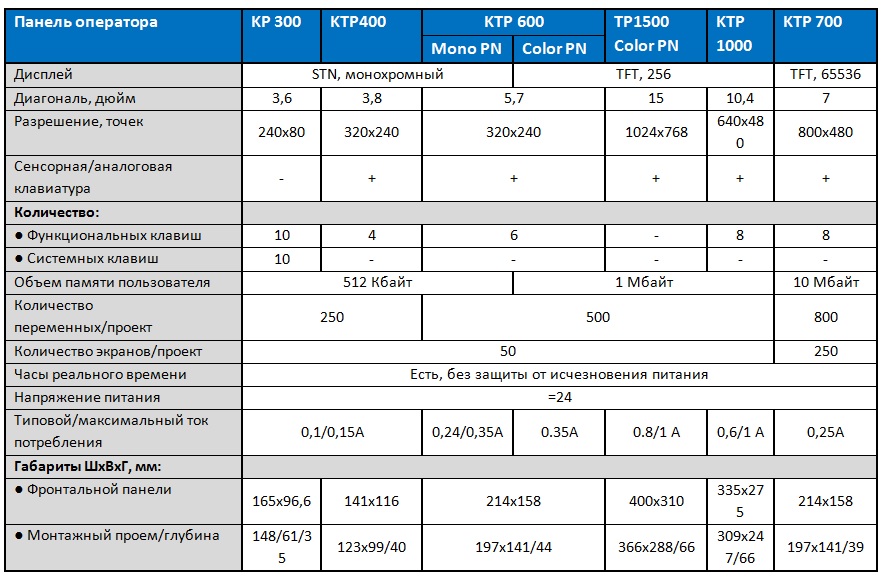

Таблица заказных номеров

Наименование Интерфейс Артикул
HMI KP300 BASIC MONO PN 3,6″ PROFINET 6AV6647-0AH11-3AX0
KTP 400 BASIC MONO PN 3,8″ ETHERNET 6AV6647-0AA11-3AX0
KTP600 BASIC MONO PN 5,7″ ETHERNET 6AV6647-0AB11-3AX0
KTP600 BASIC COLOR PN 5,7″ ETHERNET 6AV6647-0AD11-3AX0
KTP700 BASIC COLOR PN 7″ PROFINET 6AV2123-2GB03-0AX0
KTP700 BASIC COLOR PN 7″ PROFIBUS 6AV2123-2GA03-0AX0
KTP1000 BASIC COLOR PN 10,4″ ETHERNET 6AV6647-0AF11-3AX0
TP1500 BASIC COLOR PN 15″ ETHERNET 6AV6647-0AG11-3AX0


Панели операторов COMFORT

Панели операторов SIMATIC COMFORT могут использоваться для решения широкого круга задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий. Поддержка расширенного набора функций человеко-машинного интерфейса позволяет использовать эти панели для организации обмена данными с другими приборами SIMATIC HMI, дистанционного обслуживания и реализации алгоритмов энергосбережения.

Панели операторов COMFORT

Особенности:

  • Поддержка протокола PROFIenergy, централизованное управление яркостью подсветки дисплеев для реализации энергосберегающих алгоритмов;
  • Интуитивно понятный интерфейс, использование сенсорной или мембранной клавиатуры;
  • Необслуживаемое сохранение данных в SIMATIC HMI SD карте при перебоях в питании панели оператора;
  • Инновационная концепция обслуживания и выполнения пуско-наладочных работ с использованием второй SD карты (автоматическое резервное копирование);
  • Простая загрузка проекта через стандартный Ethernet или USB кабель;
  • Высокая производительность и малые времена обновления изображений;
  • Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFIBUS и PROFINET. В панелях операторов с диагональю экрана от 7″ и выше интерфейс PROFINET оснащен встроенным 2-канальным коммутатором;
  • Разработка проектов с помощью инструментальных средств TIA Portal от V11 и выше.
Панель оператора

TP700 COMFORT

TP900 COMFORT

TP1200 COMFORT

Заказные номера 6AV2124-0GC01-0AX0 6AV2124-0JC01-0AX0 6AV2124-0MC01-0AX0
Диагональ дисплея, дюйм 7″ 9″ 12,1″
Разрешение, точек 800×480 800×480 1280×800
Потребляемый ток 0,5 А 0,75 А 0,85 А
Фронтальная панель 308×204/214×158 362×30/274×190 454×289/330×241
Монтажный проем 280×176/196×140 336×204/249×164 432×267/308×219
Процессор x86 500 МГц
Память пользователя
12 Мбайт
Память для опций/рецептов
2 Мбайт
Количество аварийных сообщений 4000
Количество переменных 2048
Количество экранов  500
Интерфейс (2хPROFINET, встроенный коммутатор), 1хSD, 1хUSB Host,
1хUSB Device
