Правильное подключение модуля Simocode

Правильное подключение SIMOCODE

Довольно часто при неправильном подключении к модулю SIMOCODE интерфейсного кабеля, происходит повреждение самого модуля. Чтобы избежать этой неприятной ситуации, интерфейсный кабель необходимо подключать строго руководствуясь формой разъёма (механическим кодированием).

Подключение кабеля обратной стороной приводит к выгоранию внутренних защитных элементов и выводу из строя модуля SIMOCODE. После этого при подаче напряжения SIMOCODE не включается, ни один светодиод не горит. Выход из строя по причине обратного подключения кабеля выявляется экспертизой и ведёт к потере гарантии на базовый модуль. Правильное подключение изображено на рисунках ниже:

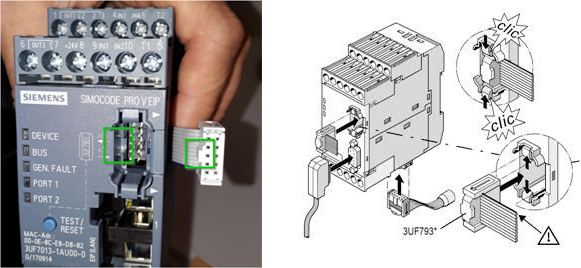

Подключение Simocode

Выступ на штекере должен входить в выемку разъёма. Недопустимо применение усилия для установки штекера обратной стороной. В случае возникновения вопросов или необходимости дополнительных разъяснений вы можете обратиться к специалистам компании Сименс по адресу email: cecp.ru@siemens.com
