Замена контроллеров SIMATIC S7-200 на S7-1200: преимущества, сравнение модулей, их конфигураций и габаритов

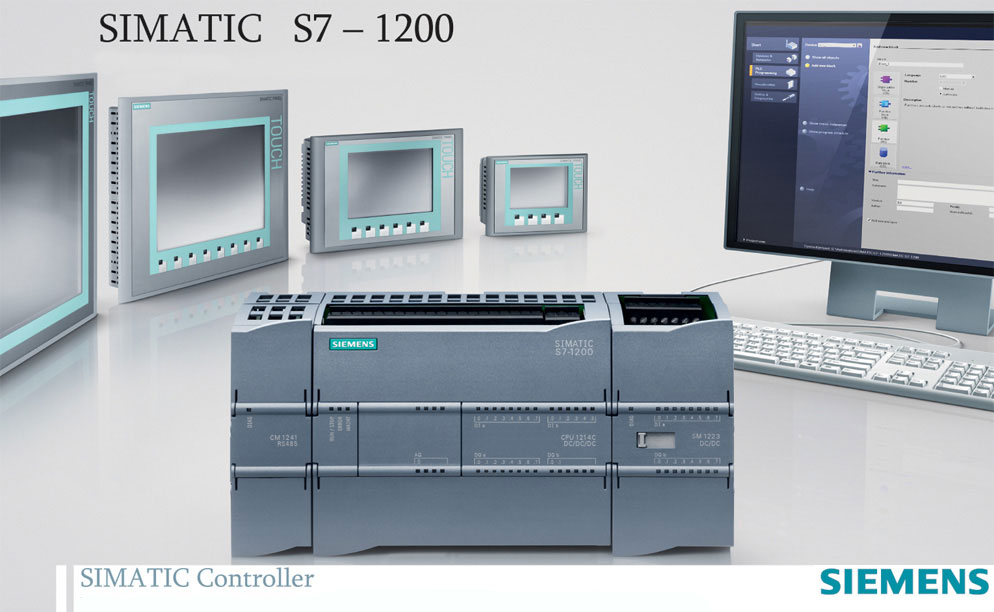

SIMATIC S7-1200

В связи с ожидаемым переводом линейки микроконтроллеров SIEMENS SIMATIC S7-200 с 1 октября 2013 года в разряд снимаемых с производства, информируем Вас, что в качестве замены контроллеров S7-200 компания SIEMENS предлагает использовать контроллеры линейки SIMATIC S7-1200.

Ниже приведены данные по сравнению двух линеек, которые помогут Вам подобрать себе замену.

SIMATIC S7-200 и S7-1200 первичное сравнение модулей.


S7-200 CPU 224XP S7-1200 CPU 1215C
DI/DO кол-во встроенных каналов для ввода и вывода дискретных сигналов 14DI / 10DO 14DI & 10DO + (4DI or 4DO SB)
AI/AO кол-во встроенных каналов для ввода и вывода аналоговых сигналов 2AI / 1AO 2AI / 2AO + (1AI, AO, RTD or TC SB)
DI/DO Расширения каналов для ввода и вывода дискретных сигналов 168 DI / DO max 284 DI / DO max
AI/AO Расширения каналов для ввода и вывода аналоговых сигналов 38 AI / AO max 69 AI / AO max (16bit)
ШИМ/ Импульсный выход. 2 4
Счетчик 6 6

Преимуществами контроллеров S7-1200 являются:

  • встроенный Ethernet-интерфейс (RS485 —интерфейс доступен при использовании коммуникационных модулей);
  • увеличенное количество рабочей памяти;
  • встроенные аналоговые входы 0-10 В;
  • скоростные входы и выходы с частотой до 100 кГц;
  • встроенные часы реального времени;
  • использование до 16 контуров PID-регулирования;
  • удобная и мощная среда программирования STEP 7 Basic V11;
  • объединение функции программирования контроллера и панелей оператора в одном программном пакете;
  • модульность и гибкость конфигурации;
  • увеличенная производительность;
  • современный дизайн.

SIMATIC S7-200 и S7-1200 сравнение конфигураций модулей.

S7-200 CPU’s I/O CPU 221 CPU 222 CPU 224 CPU 224 XP CPU 226
Встроенные дискретные I/O 6 входов/ 4 выходов 8 входов/ 6 выходов 14 входов / 10 выходов 14 входов / 10 выходов 24 входов / 16 выходов
Встроенные аналоговые нет нет нет нет нет
Max SM расширение нет 2 7 7 7
Max. расширение I/O дискретных 10 78 168 168 148
Max. расширение I/O аналоговых нет 10 35 38 35
S7-1200 CPU’s I/O CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1215C
Встроенные дискретные I/O 6 входов / 4 выходов 8 входов / 6 выходов 14 входов / 10 выходов 14 входов / 10 выходов 14 входов / 10 выходов
Встроенные аналоговые I/O 2 выхода


2 входов / 2 выходов 2 входов / 2 выходов
Max SM расширение 1 SB / нет 1 SB / 2 SM 1 SB / 8 SM 1 SB / 8 SM 1 SB / 8 SM
Max. расширение I/O дискретных 14 82 284 284 284
Max. расширение I/O аналоговых 3 19 67 69 69

SIMATIC S7-200 и S7-1200 сравнение габаритов ПЛК.

S7-200 CPU’s габариты CPU 221 CPU 222 CPU 224 CPU 224 XP CPU 226
Ширина (mm) 90 90 121 140 196
Высота (mm) 96 96 96 96 96
Глубина (mm) 62 62 62 62 62
S7-1200 CPU’s габариты CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C
Ширина (mm) 90 90 110 130 150
Высота (mm) 100 100 100 100 100
Глубина (mm) 75 75 75 75 75
