Сетевое оборудование Siemens для промышленных сетей

22.06.2020

Промышленные предприятия все активнее внедряют Industry 4.0 для улучшения своих производственных показателей и снижению затрат. Например, в октябре 2016 года компания Siemens сообщила, что линейки продуктов SCALANCE и RUGGEDCOM, сократят время простоя оборудования на 66% в секторе энергетики.Siemens использует стандарт Ethernet для автоматизации сетей при помощи PROFINET.

При разработке PROFINET в качестве основы был взят промышленный Ethernet (Industrial Ethernet), технология, широко используемая для обмена данными в промышленных системах еще с 90-х годов.

Использование протокола PROFINET растет с каждым годом благодаря более быстрой, безопасной и недорогой передаче данных в режиме реального времени. Протокол все активнее применяется в автоматизации процессов, автоматизации производства, на линиях по производству автомобилей, в автоматизации зданий, в робототехнике и на электростанциях.

Компактные коммутационные модули для ПЛК SIMATIC LOGO

Модули LOGO! CSM выполняют функции 4-канальных неуправляемых коммутаторов Industrial Ethernet. Они являются "прозрачными" сетевыми приборами, не требуют настройки своих параметров и находят применения для построения магистральных или звёздообразных сетей Ethernet.

Модули LOGO! CSM не имеют интерфейса подключения к внутренней шине логического модуля. Обмен данными с логическим модулем поддерживается через интерфейс Ethernet.

Коммуникационные модули LOGO! CMR2020 и CMR2040 позволяют поддерживать обмен данными через мобильные сети GSM/GPRS и LTE соответственно. Они могут работать автономно или в сочетании с логическим модулем. В последнем случае они позволяют создавать простейшие системы телеуправления с поддержкой функций:

Удаленного обмена данными с логическим модулем с помощью SMS;
Синхронизации даты и времени через GPS, NTP сервер или сеть операторамобильной связи.

Коммутаторы серии SCALANCE X

Современные системы автоматизации широко используютинтенсивный обмен данными через локальные и глобальные сети, что выдвигает высокие требования к пропускной способности сетей и защите передаваемых данных. Линейка коммутаторов SCALANCE предназначена, в первую очередь, для решения указанных задач.

SCALANCE X - это серия коммутаторов SIMATIC NET для оптических и электрических каналов связи сетей Industria lEthernet и PROFINET со скоростями передачи данных 10/ 100/1000 / 10000 Мбит/с. Серия SCALANCE X объединяет 6 согласованных семейств коммутаторов, оптимизированных по своимфункциональным возможностям для решения коммуникационных задач различной степени сложности как в промышленности, так и в офисных приложениях.

Неуправляемые коммутаторы SCALANCE X

Серии SCALANCE X000 / XB000 / XC100 - это наиболее простые коммутаторы Industrial Ethernet, позволяющие создавать линейные и звездообразные сетевые структуры с различными видами каналов связи и скоростью обмена данными 10/100 Мбит/с, а XB000G до 1000 Мбит/с. Все приборы этих серий являются "прозрачными" сетевыми устройствами и не требуют для своего использования никаких предварительных настроек. Они могут использоваться в сетях PROFINET с поддержкой обмена данными в реальном масштабе времени (RT - Real Time).

В состав серий входят коммутаторы различных модификаций, отлючающиеся количеством и видом электрических или электрических и оптических коммуникационных портов.

Модули серии XC100 имеют металлические корпуса со степенью защиты IP20, согласованные по дизайну с модулями контроллера S7-1500. Они могут монтироваться на профильную шину S7-1500 или S7-300, профильную шину DIN или на стену.

Параметры настройки коммутаторов могут сохранятся на съёмном модуле памяти C-PLUG, который необходимо заказывать отдельно.

Коммутаторы серии SCALANCE XR300 и SCALANCE XR300 WG.

Коммутатор SCALANCE XR-300

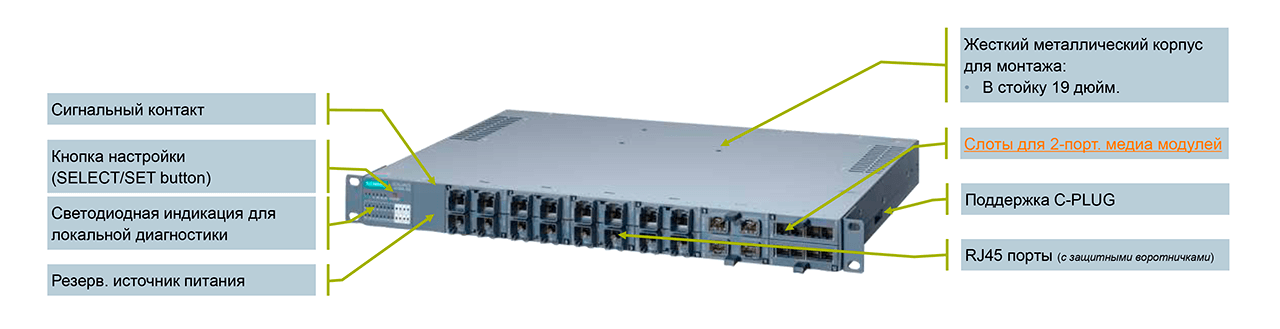

Конструктив SCALANCE XR-300

Коммутаторы Industrial Ethernet серии SCALANCE XR300 выпускаются в прочных металлических корпусах со степенью защиты IP30, ориентированных на установку в 19" стойки управления. Все приборы имеют версии с напряжением питания =24 В. или ~230 В. Подключение кабелей питания и сетевых кабелей в различных версиях приборов может выполняться с фронтальной или тыльной стороны корпуса.

Коммутаторы имеют модульную конструкцию и позволяют устанавливать до 12 конвертирующих модулей MM991 и/или MM992. C их помощью может быть получено до 24 электрических и/или оптических портов Fast Ethenet или гигабитного Ethernet.

Обеспечивается поддержка магистральных, кольцевых и звёздо-образных топологих сети, а также функций реконфигурирования одиночных или дублированных кольцевых сетевых структур.

Параметры настройки сохраняются в модуле C-PLUG.

Управляемые Коммутаторы SCALANCE XR300 WG

Конструктив SCALANCE XR-300WG

У SCALANCE XR300 WG и SCALANCE XR300 довольно мало общего. Пожалуй только название и форм-фактор, ну и конечно основные возможности. Это разные поколения (XR300 более старое), разные аппартаные платформы, и существенно разное встроенное программное обеспечение.

Коммутаторы SCALANCE XR300 модульные (или частично модульные), коммутаторы SCALANCE XR300 WG имеют фиксированную конфигурацию – меняются только SFP трансиверы.

Аппартано и программно коммутаторы SCALANCE XR300 ближе к X400, а коммутаторы SCALANCE XR300 WG ближе к XB-200, XC-200, XF-200BA, XP-200.

Управляемые Коммутаторы SCALANCE X-400 (Layer 2/3)

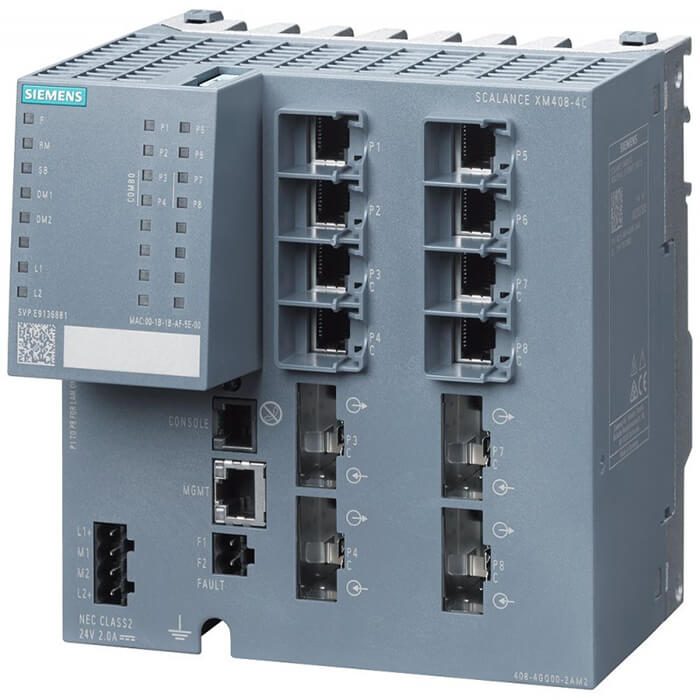

Семейство SCALANCE X-400 включает в свой состав модульные коммутаторы Industrial Ethernet, медиа модули и расширители. Коммутаторы обеспечивают поддержку передачи данных со скоростями 100 и 1000 Мбит/с через различные среды (витая пара, оптические кабели) и позволяют получать требуемое количество портов подключения к сети. Основной областью применения коммутаторов данной серии являются высокопроизводительные сети заводского уровня (уровень управления). Благодаря модульной конструкции коммутаторы X-400 легко адаптируются к требованиям любой решаемой задачи.

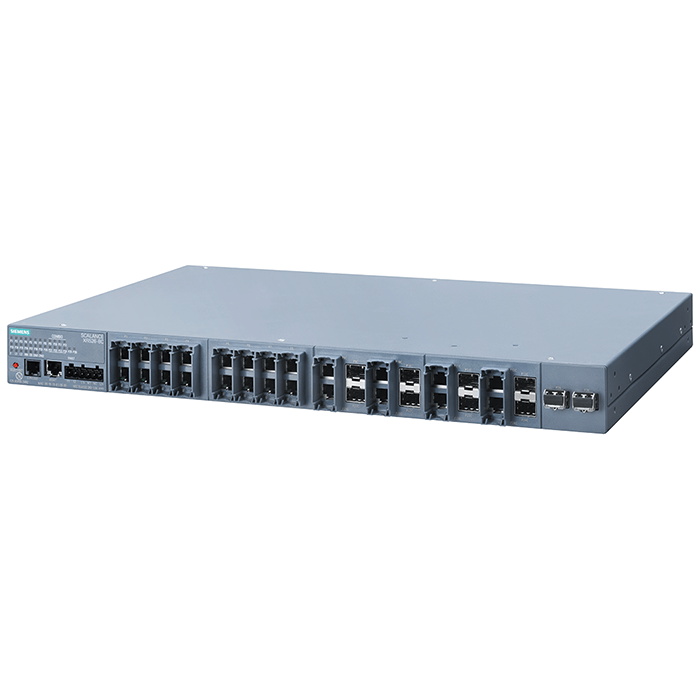

Управляемые Коммутаторы SCALANCE XR500 (Layer 2/3)

SCALANCE XR-500 с медиа модулями

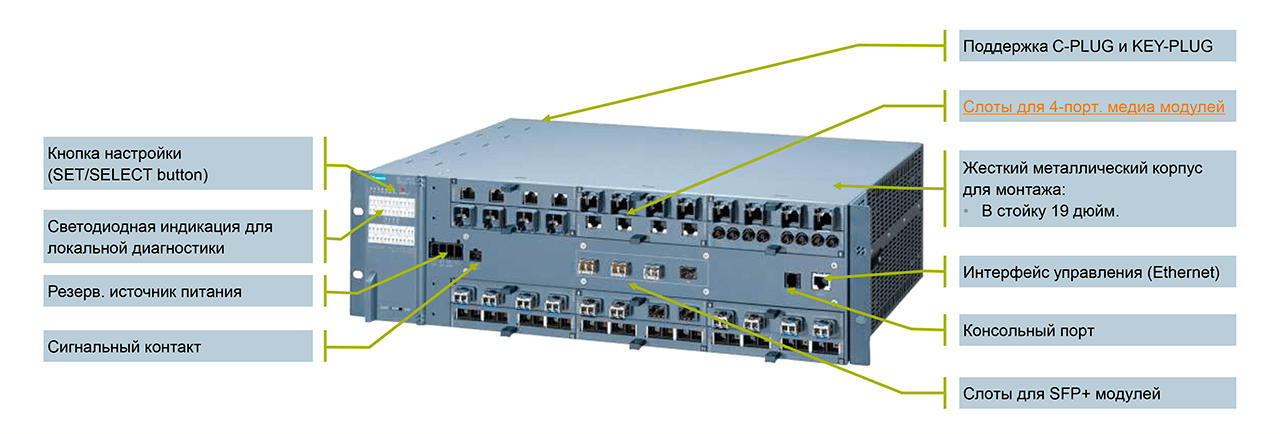

Конструктив SCALANCE XR-500 с медиа модулями

Обеспечивают поддержку третьего уровня Industrial Ethernet, имеют модульную конструкцию, высокую производительность и промышленное исполнение, ориентированы на установку в 19" стойки управления. Они позволяют формировать линейные, кольцевые и звездообразные топологии сети с электрическими и оптическими каналами связи и скоростью обмена данными до 10 Гбит/с.

SCALANCE XR-500 с комбо портами

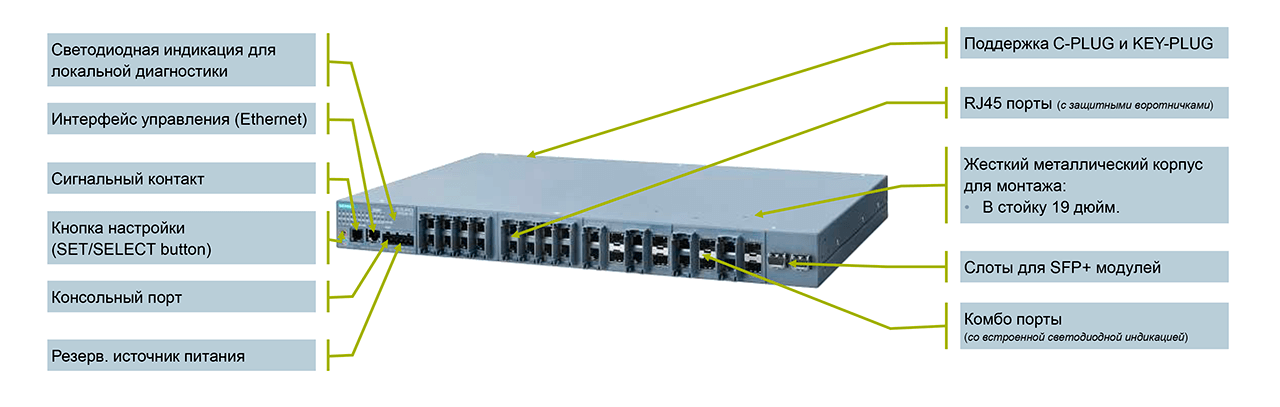

Конструктив SCALANCE XR-500 с комбо портами

Програмное обеспечение SINEC NMS

Возможности / Функции – соответствие ISO модули FCAPS

Управление авариями;
Управление настройками;
Управление статистикой;
Управление производительностью;
Управление безопасностью;

Преимущества

Мониторинг больших комплексных сетей;
Настройка сетевой инфраструктуры на основе правил;
Визуализация сети для мониторинга программных настроек;
Использование в любых отраслях промышленности;
Простая интеграция новых сетевых устройств;
Гибкое масштабирование сети с большим количеством устройств;
Управление существующими сетевыми устройствами;
Эффективное удаленное управление сетью;

Поддержка продуктов SCALANCEX-200¹⁾, XB-200, XC-200, XF-200¹⁾, XF-200BA, XP-200, X-300¹⁾, XR-300¹⁾, XR-300WG, XM-400, XR-500

¹⁾ В данных линейках поддерживается только мониторинг и обновление ПО

Продукт

Функционал

Эл. порты

Оптич. порты

Заказной номер

Компактные коммутационные модули для ПЛК SIMATIC LOGO
