Синхронно-реактивные двигатели SIMOTICS GP/SD и преобразователи частоты SINAMICS G/S

Синхронно-реактивные двигатели SIMOTICS GP/SD и преобразователи частоты SINAMICS G/S

Оглавление:

1. Синхронно-реактивные двигатели SIMOTICS и преобразователи частоты SINAMICS

2. Синхронно-реактивные моторы основа платформы SIMOTICS GP/SD

3. Синхронно-реактивные двигатели SIMOTICS и децентрализованные преобразователи частоты SINAMICS G110M и G120D

4. Синхронно-реактивные двигатели SIMOTICS и встраиваемые преобразователи частоты SINAMICS G120 и S120

5. Синхронно-реактивные двигатели SIMOTICS и преобразователи частоты SINAMICS

   5.1. Стандартные применения с SINAMICS G120/G120D/G110M (Самые важные особенности)

   5.2. Широкие возможности в области стандартных приводов (Целевые отрасли / применения)

   5.3. Требования к применениям с SINAMICS S120 (Самые важные особенности)

   5.4. Для приложений с высокой производительностью (Целевые отрасли / применение)

   5.5. Высокая производительность и рекуперация(Целевые отрасли / применение)

6. SIMOTICS GP/SD (Описание продукта)

7. SINAMICS G120D/G110M (Описание продукта)

8. SINAMICS G120/S120 (Описание продукта)

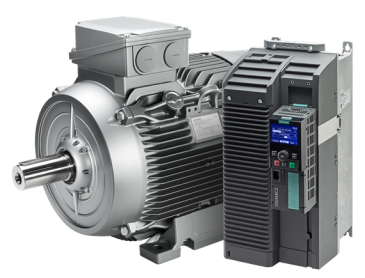

Синхронно-реактивные двигатели SIMOTICS и преобразователи частоты SINAMICS

Продуктовое позиционирование

Синхронно-реактивные двигатели SIMOTICS являются частью хорошо зарекомендовавшей себя серии двигателей SIMOTICS GP/SD для работы с преобразователями. Они отличаются от асинхронных двигателей, поскольку ротор имеет специальное ламинированное поперечное сечение, что позволяет ему иметь синхронное рабочее поведение.

Стандартный преобразователь SINAMICS G120 используется в большинстве случаев, для децентрализованных применений - SINAMICS G120D или G110M. Для более сложных задач - SINAMICS S120 доступен в осевых и много-осевых применениях.

      Синхронно-реактивные двигатели SIMOTICS и преобразователи частоты SINAMICS

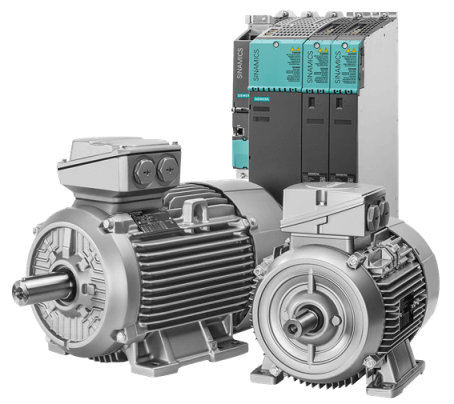

Синхронно-реактивные моторы основа платформы SIMOTICS GP/SD

SIMOTICS ®

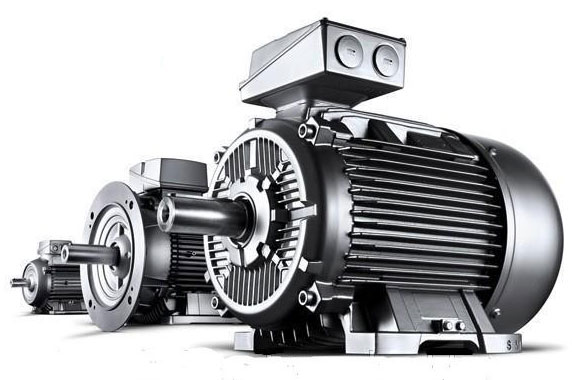

Двигатели низкого напряжения

Двигатели низкого напряжения для прямого пуска и частотно-регулируемые

  Simotics

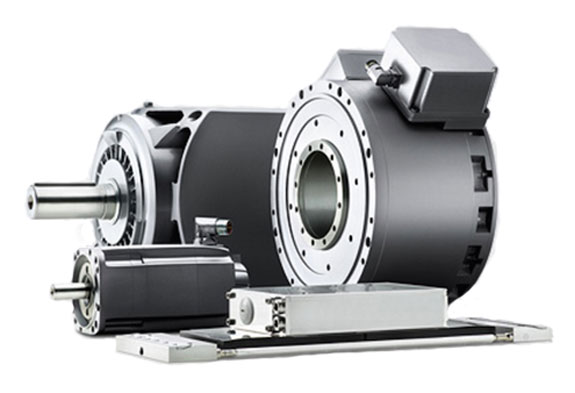

Двигатели для систем управления перемещением



Двигатели постоянного тока



Двигатели высокого напряжения



































Стандартное применение

Тяжёлое применение



















GP



SD



















SIMOTICS GP



SIMOTICS SD

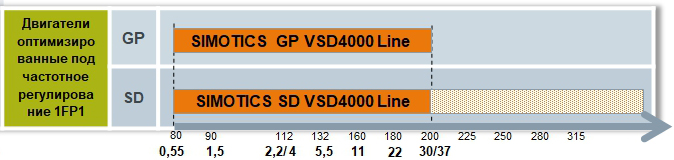

          Двигатели оптимизированные под частотное регулирование 1FP1




FS: Основание 4 полюса Номинальная мощность в кВт



Синхронно-реактивные двигатели SIMOTICS и децентрализованные преобразователи частоты SINAMICS G110M и G120D

Системные компоненты

Синхронно-реактивные двигатели SIMOTICS GP/SD

SIMOTICS GP



SIMOTICS SD

SIMOTICS GP



SIMOTICS SD

SINAMICS G110M



SINAMICS G120D

SINAMICS G110M



SINAMICS G120D

SINAMICS G110M версия ПО ≥ V4.7 SP9   SINAMICS G120D с PM250D + CU240D-2
версия ПО ≥ V4.7 SP9





Синхронно-реактивные двигатели SIMOTICS и встраиваемые преобразователи частоты SINAMICS G120 и S120

Системные компоненты

Синхронно-реактивные двигатели SIMOTICS GP/SD

Синхронно-реактивный двигатель SIMOTICS GP




Синхронно-реактивный двигатель SIMOTICS SD

SIMOTICS GP


SIMOTICS SD

SINAMICS G120



 SINAMICS S120 AC/AC



SINAMICS S120 DC/AC

SINAMICS G120



SINAMICS S120 AC/AC



SINAMICS S120 DC/AC


 SINAMICS G120 с
 PM240-2 + CU230P-2
 версия ПО ≥ V4.7 SP6
 PM240-2 + CU240E-2
 версия ПО ≥ V4.7 SP9

   SINAMICS S120 с
 PM240-2 + CU310-2
 версия ПО ≥ V4.8
   SINAMICS S120 с модулями
 питания и
 модулями двигателя +
 CU320-2 версия ПО ≥ V4.8




Синхронно-реактивные двигатели SIMOTICS и преобразователи частоты SINAMICS

Стандартные применения с SINAMICS G120/G120D/G110M

Самые важные особенности

 Высокая энергоэффективность

   SINAMICS G120/G120D/G110M важные особенности

Тепловое поведение


• Эффективность системы при
номинальной нагрузке равна или
выше как у IE4 стандартных
асинхронных моторов;
• Более высокая эффективность в
области частичной нагрузки;
• Оптимизированный поток
двигателя в рабочей точке;
• Спящий режим (CU230P-2);
• Каскадное управление (CU230P-2).
    • Отсутствие снижения крутящего
момента в диапазоне скоростей 1:10;
• Постоянная перегрузка 20% в
диапазоне скоростей 1:10.


Динамика



Удобство

• Низкий момент инерции допускает
короткие рабочие циклы;
• Точный контроль крутящего
момента и потока двигателя
с помощью векторного управления
без обратной связи по скорости.

• Двигатель - фланец и вал,
совместимые со стандартными
асинхронными двигателями;
• Выбор по мощности: мотор-
преобразователь (G120);
• Простой ввод в эксплуатацию с
использованием моторных кодов.



Широкие возможности в области стандартных приводов

Целевые отрасли / применения

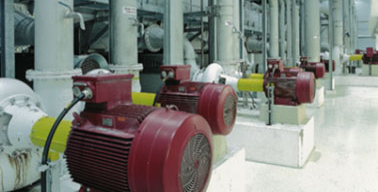

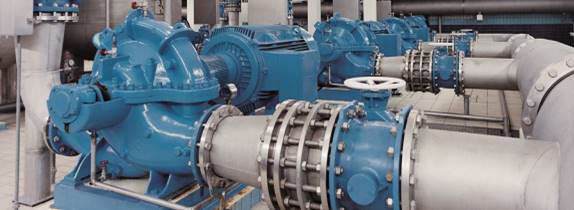

SINAMICS G120/G120D/G110M для насосов, вентиляторов и компресоров

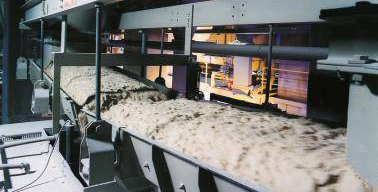

Конвейерные применения SINAMICS G120/G120D/G110M

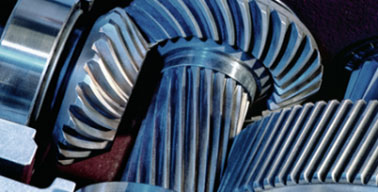

SINAMICS G120/G120D/G110M для машиностроения

 Насосы, вентиляторы, компрессоры



Конвейерные применения



Машиностроение


• Энергоэффективное применение
в обрабатывающей промышленности,
возобновляемых источниках энергии,
а так же в применениях
водоподготовки и транспортировки
воды.

  • Энергоэффективная и динамичная
обработка в технологиях
транспортировки сыпучего
материала и упакованных товаров.
  • Новые возможности для
машиностроителей благодаря
простому управлению скоростью;
• Резерв по температуре – работа с
постоянной перегрузкой 20%.




Требования к применениям с SINAMICS S120

Самые важные особенности

 Высокая энергоэффективность

  SINAMICS S120 важные особенности

 Высокая производительность


• Эффективность системы при
номинальной нагрузке равна или
выше как у IE4 стандартных
асинхронных моторов;
• Более высокая эффективность в
области частичной нагрузки;
• Оптимизированный поток
двигателя в рабочей точке;

• Постоянная работа до нуля даже
без датчика с помощью тестовых
импульсов (требуется версия
ПО V5.1 и лицензия);
• Высокая точность крутящего
момента;
• Оптимизирован для
рекуперативной работы.


Модульность



Функциональность

• Использование активных модулей
питания для рекуперации энергии;
• Много-осевые применения с
модулем питания и моторными
модулями.

• Идентификация положения
ротора при запуске двигателя;
• Функции безопасности: STO,
SS1, SBC;
• Технологические функции
(DCC).



Для приложений с высокой производительностью

Целевые отрасли / применения

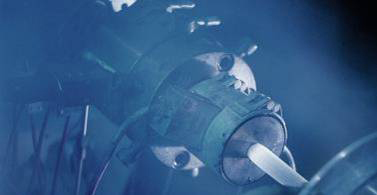

SINAMICS S120 для экструдера

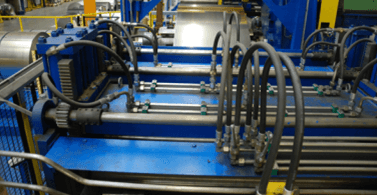

SINAMICS S120 для намоточной машины



SINAMICS S120 для серво-насоса

Экструдер



Намоточная машина



Серво-насос

• Энергоэффективность при
непрерывной работе;
• Высокая точность крутящего
момента во всем диапазоне
скоростей.

• Постоянная работа при
нулевой скорости даже без
датчика;
• Внешний вентилятор не нужен
из-за тепловых резервов,
никаких нежелательных
воздушных турбулентностей.

  • Стоимость по сравнению с
синхронными двигателями с
постоянными магнитами;
• Удобное регулирование
давления.




Высокая производительность и рекуперация

Целевые отрасли / применения


 Водоочистные сооружения /
 возобновляемые источники энергии



SINAMICS S120 для водоочистных сооружений
• Высокая энергоэффективность также при
регенеративной работе;
• Рекуперация энергии с помощью активного
преобразователя;
• Низкие гармонические искажения;
• Регулируемый коэффициент мощности;

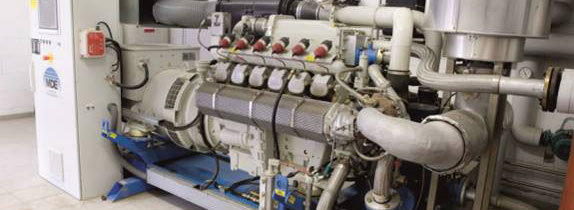

• Использование в мини- и микро-тепловых
электростанциях.





SINAMICS S120 для возобновляемых источников тепла




SIMOTICS GP/SD

Описание продукта



Synchronous reluctance motors 1FP1

 Типоразмер

   SIMOTICS GP: FS80/FS90/FS112 – FS200 (Алюминиевый корпус)
 SIMOTICS SD: FS80/FS90/FS112 – FS200 (Серый чугунный корпус)


 Номинальная мощность

   0,55 / 0,63 / 0,95 – 30 / 42,5 / 52кВт (Ном. скорость 1500 / 1800 / 2600 об/мин)
 0,75 / 0,86 - 4,0 / 4,55кВт, 22 / 25,3 – 37 / 52кВт (Ном. скорость 3000 /3600 об/мин)



 Класс эффективности

   IES 2 – потери < 50% относительно IES1



 Номинальная скорость

   1500 об/мин (50Гц) / 1800 об/мин (60Гц) / 2610 об/мин (87Гц)
 3000 об/мин (100Гц) / 3600 об/мин (120Гц)



 Сетевое напряжение
 Питающее напряжение

   3AC400В, 50Гц / 480В, 60Гц
 3AC380В, 50Гц / 440В, 60Гц / 380В, 87Гц



 Степень защиты

   Стандартно IP 55 / опционально: IP 56, IP65



 Температурный класс

   155(F) соотв.135(B) использование



 Охлаждение

   Самовентиляция (IC411) и опционально принудительная вентиляция (IC416)



SINAMICS G120D/G110M

Описание продукта



SINAMICS G120D
PM250D + CU240D-2



SINAMICS G110M
PM240M + CU240M

 Напряжение / ном. мощность
 3AC 380 – 480V +/-10%


0,75 … 7,5кВт



0,37 … 4,0кВт


 Торможение

Рекуперация электроэнергии



Тормозной резистор


 Управление

 Векторное управление без обратной связи по скорости


 Входы / выходы

6DI (1F-DI), 2DO, 2AI



4DI (1F-DI), 2DO, 2AI


 Коммуникации

PROFIBUS
PROFINET/EtherNetIP



USS, Modbus RTU
AS-i
PROFIBUS
PROFINET/EtherNetIP


 Safety Integrated

STO, SS1


 Технологич. функции

Свободные функциональные блоки (FFB)




SINAMICS G120/S120

Описание продукта



SINAMICS G120



SINAMICS S120



PM240-2
+ CU230P-2



PM240-2
+ CU240E-2



PM240-2
+ CU310-2



 Моторный модуль
+ CU320-2

 Напряжение /
 ном. мощность
 3AC 380 – 480V +/-10%


0,55 … 132 кВт



0,55 … 132 кВт



1,5 … 107 кВт


 Торможение

Тормозной резистор



Тормозной резистор



Тормозной резистор
Рекуперация


 Управление

Векторное управление
(без обратной связи)



Векторное управление
(с/без обратной связи)


 Входы / выходы

6DI, 3DO, 4AI, 2AO



 6DI (2F-DI), 3DO, 2AI,
2AO



 6DI (3F-DI), 2DO (F-DO),
5DI, 8DI/DO, 1AI



12DI, 8DI/DO


 Коммуникации

USS, Modbus RTU,
BACNet
PROFIBUS
PROFINET/EtherNetIP



USS, Modbus RTU
PROFIBUS
PROFINET/EtherNetIP



PROFIBUS
PROFINET/EtherNetIP



PROFIBUS
PROFINET/EtherNetIP


 Safety Integrated

-



STO, SS1



STO, SS1, SBC


 Технологич. функции

Свободные функциональные
блоки (FFB)



Технологические функции
(DCC)
