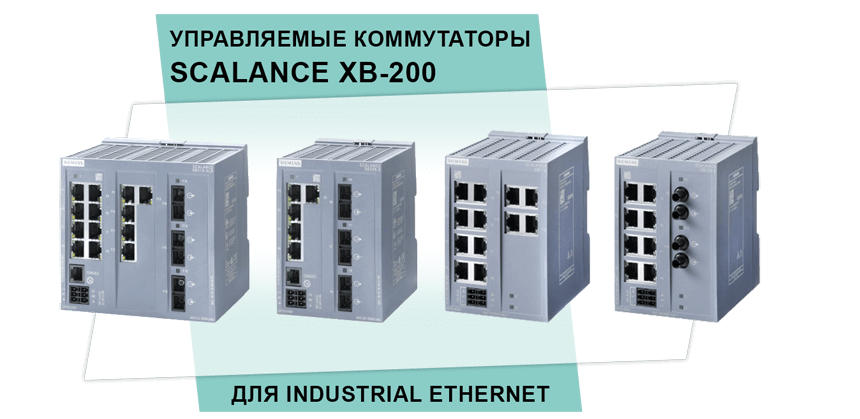

Управляемые коммутаторы SCALANCE XB-200 для Industrial Ethernet

Управляемые коммутаторы SCALANCE XB-200 для Industrial Ethernet


Оглавление:

1. Преимущества для клиента
2. Основные особенности
3. Примеры использования
4. Ассортимент продукции в деталях
5. Аксессуары


Мы уже писали про управляемые коммутаторы SCALANCE XB-200, их характеристиках, преимуществах и функционале. Сегодня продолжаем цикл статей посвящённых этим устройствам. Управляемые коммутаторы линейки продуктов SCALANCE XB-200 оптимальны для проектирования сетей Industrial Ethernet с 10/100 Мбит/с с линейной или кольцевой структурой или со структурой типа «звезда». Благодаря компактной конструкции пластмассового корпуса, соответствующего требованиям промышленного применения, они идеально подходят для установки в шкаф управления или распределительную коробку. Коммутаторы серии SCALANCE XB-200 могут применяться для коммуникации в реальном времени так как поддерживают PROFINET и EtherNet/IP (переключение на выбор).

Кроме того, благодаря функции VLAN (Virtual Local Area Network) они позволяют создавать виртуальные сети и могут быть применимы во взрывоопасных зонах (IECEx/ATEX Zone 2/UL HazLoc).


SCALANCE XC108-2
             SCALANCE XC112

SCALANCE XB208



SCALANCE XB216



Преимущества для клиента

 • Экономичное решение для создания машинно-ориентированных приложений и объединения в сеть
   блоков оборудования с линейной или кольцевой структурой или со структурой типа «звезда» для
   высокого уровня доступности сети;

 • Компактный монтаж в распределительной коробке или шкафу управления;

 • Резервное питание;

 • Комплексная диагностика через SNMP, интегрированный веб-сервер и CLI, дополнительно – быстрая
   диагностика на месте с помощью светодиодов;

 • Возможность использования соединительных кабелей, не являющихся перекрестными, благодаря
   встроенной функции автоматического определения типа кабеля

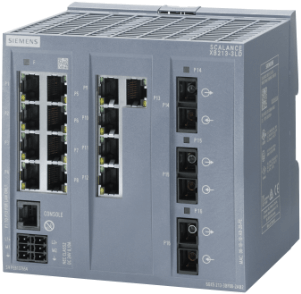

SCALANCE XB213-3LD

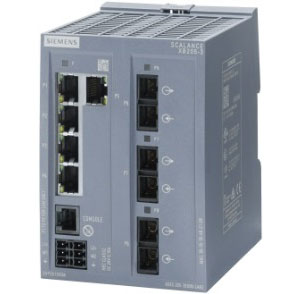

          SCALANCE XB205-3

SCALANCE XB213-3LD



SCALANCE XB205-3



Основные особенности

 • Эксплуатация во взрывоопасных зонах (IECEx/ATEX Zone 2/UL HazLoc);

 • Покрытие расстояний до 26 км. с использованием волоконно-оптических кабелей;

 • Отсутствие необходимости частого техобслуживания благодаря конструкции без вентилятора;

 • Поддержка обоих промышленных протоколов – PROFINET и EtherNet/IP – в одном устройстве
   (переключение с помощью программного переключателя).



Примеры использования

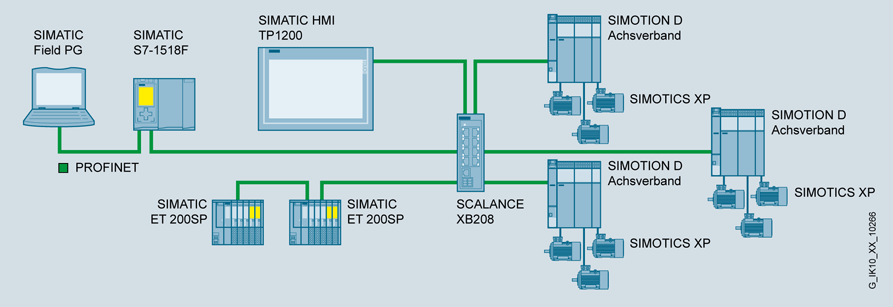

SCALANCE XB208 схема сети



Подключение SCALANCE XB208 по Industrial Ethernet

Объединение машинного оборудования в сеть с помощью
PROFINET

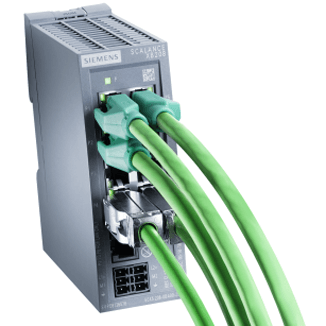

  Подключение SCALANCE XB208 по
Industrial Ethernet Fast Connect
через витую пару

Ассортимент продукции в деталях

Изделие



Описание



Заказной номер

 SCALANCE XB208    8 портов RJ45, 10/100 Мбит/с

 6GK5208-0BA00-2AB2


 SCALANCE XB205-3    5 портов RJ45, 10/100 Мбит/с
 3 порта MM FO ST (многомодовый,
 макс. 5 км)


 6GK5205-3BB00-2AB2


 SCALANCE XB205-3    5 портов RJ45, 10/100 Мбит/с
 3 порта MM FO SC (многомодовый,
 макс. 5 км)


6GK5205-3BD00-2AB2


 SCALANCE XB205-3LD     5 портов RJ45, 10/100 Мбит/с
 3 порта MM FO SC (одномодовый,
 макс. 26 км)


6GK5205-3BF00-2AB2


 SCALANCE XB216    16 портов RJ45, 10/100 Мбит/с

6GK5216-0BA00-2AB2


 SCALANCE XB213-3    13 портов RJ45, 10/100 Мбит/с
 3 порта MM FO ST (многомодовый,
 макс. 5 км)
   6GK5213-3BB00-2AB2

 SCALANCE XB213-3    13 портов RJ45, 10/100 Мбит/с
 3 порта MM FO SC (многомодовый,
 макс. 5 км)
   6GK5213-3BD00-2AB2

 SCALANCE XB213-3LD    13 портов RJ45, 10/100 Мбит/с
 3 порта MM FO SC (одномодовый,
 макс. 26 км)
   6GK5213-3BF00-2AB2



Аксессуары

 SITOP PSU100C     Регулируемый источник питания 24 В/0,6 А
 Вход: 100-230 В переменного тока (110-300 В
 постоянного тока)
 Выход: 24 В постоянного тока/0,6 A
   6EP1331-5BA00
