Знакомство с логическим модулем LOGO!8

Логические модули LOGO!8 — это компактные контроллеры SIEMENS для бюджетного решения различных задач автоматизации технологических процессов.

Модификации:

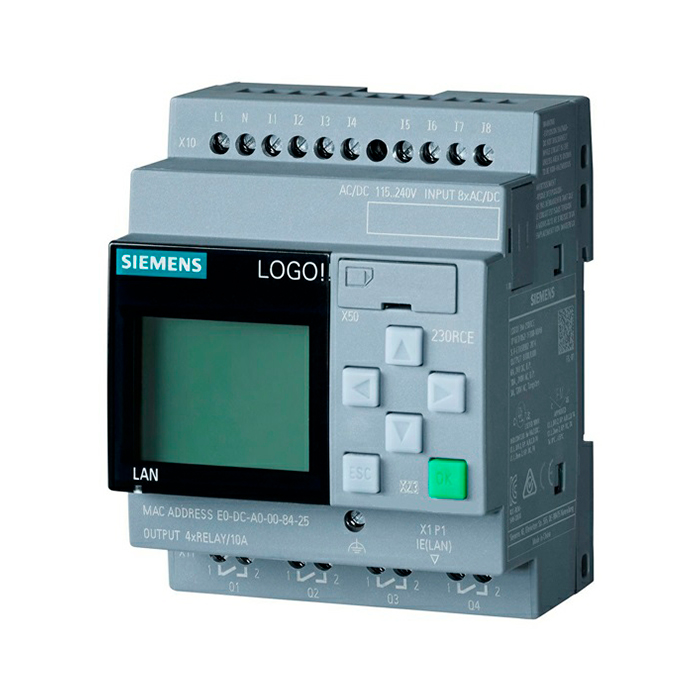

• LOGO!8 Basic со встроенным дисплеем и клавиатурой;

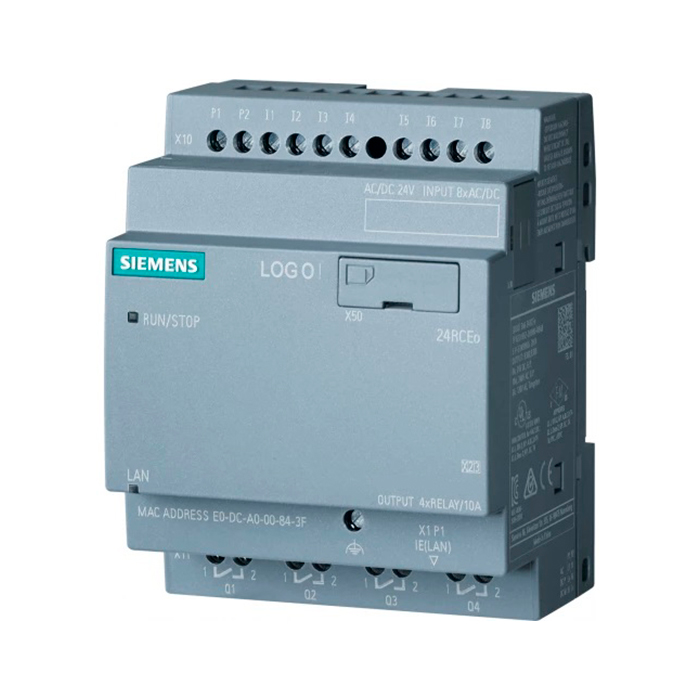

• LOGO!8 Pure без встроенного дисплея и клавиатуры.

Напряжение питания: 12VDC, 24VDC или 230VAC

• Количество входов/выходов — 8DI/4DO или 4AI, 4DI/4DO;
• Простота монтажа и обслуживания, удобное и простое программирование;
• Наличие слота для установки стандартной Micro SD карты с разметкой FAT32;
• Возможность архивирования данных в формате .csv файлов ( 20000 записей 32 переменных);
• Широкая линейка модулей расширения, гибкая адаптация к требованиям решаемых задач;
• Поддержка обмена данными через Ethernet;
• Наличие встроенного Web-сервера;
• Возможность оперативного управления и мониторинга с помощью внешнего текстового дисплея;
• Обширная библиотека содержит 400 готовых программных блоков для реализации наиболее распространенных функций управления.

Программирование может выполняться тремя способами:

• с клавиатуры модуля LOGO!8 Basic;
• установкой запрограммированной карты памяти;
• с компьютера, оснащенного пакетом программ LOGO! Soft Comfort V8.0. Программы разрабатывают на языках LAD или FBD.

LOGO! Soft Comfort V8.0 позволяет программировать логические модули LOGO! всех предшествующих версий. Программное обеспечение LOGO! Soft Comfort V8.0 дает широкие возможности осуществлять удобную реализацию алгоритмов управления и позволяет дистанционно, по сети Industrial Ethernet, выполнять отладку программ логических модулей. Кроме того, LOGO! Soft Comfort V8.0 дает возможность конфигурировать сетевые соединения логических модулей LOGO! 0BA8.

Программное обеспечение LOGO!Soft Comfort V8.0 поставляется бесплатно после приобретения оборудования серии LOGO!8.

Все логические модули LOGO! 8 оснащены встроенным Web-сервером, доступ к которому по паролю может выполняться с обычных компьютеров, с планшетных компьютеров Apple iPad, мобильных телефонов Apple iPhone, с планшетных компьютеров и мобильных телефонов с операционной системой Android от V2.0, поддерживающих работу следующих Web браузеров:

• Microsoft Internet Explorer от V8.0;
• Mozilla Firewox от V11.0;
• Google Chrome от V16.0;
• Apple Safari от V5.0;
• Opera от V12.0;

Встроенный Web-сервер обеспечивает поддержку Web-страниц на английском, немецком, итальянском, французском, испанском, тайваньском и японском языках. Эти страницы позволяют:

• отображать информацию о поколении логического модуля, его типе, версии встроенного программного обеспечения, его IP адресе и оперативном состоянии;
• выполнять операции с использованием заранее сконфигурированной клавиатуры логического модуля или текстового дисплея LOGO! TDE;
• просматривать сообщения, выводимые на дисплей модуля LOGO!8 Basic или текстового дисплея LOGO! TDE (если для вывода сообщений были сконфигурированы определенные цвета подсветки дисплея логического модуля, то эти цвета сохраняются и при просмотре сообщений через Web-сервер);
• просматривать заранее заданные параметры настройки логического модуля;
• выполнять просмотр и редактирование таблиц переменных.

Модули расширения

Применение модулей расширения позволяет увеличить количество вводов/выводов.

Обмен данными с модулями расширения выполняется через внутреннюю шину логического модуля.

Максимальное количество входов/выходов, подключаемых к логическому модулю с модулями расширения составляет:

• дискретные входы - 24;
• дискретные выходы - 20;
• аналоговые входы - 8;
• аналоговые выходы - 8;

• Модули расширения дискретных входов/выходов DM8 (4 входа/4 выхода) и DM16 (8 водов/8 выходов);
• Модули расширения аналоговых входов AM2: 2 входа, характер.сигнала: 0…10В/0…20mA/4…20mA;
• Модули расширения аналоговых входов AM2 RTD: 2 входа, характер.сигнала: Pt100/Pt1000;
• Модули расширения аналоговых выходов AM2 AQ: 2 выхода, характер.сигнала: 0…10В/0…20mA/4…20mA;

Внутренняя шина модулей LOGO! DM не имеет устройств гальванического разделения цепей. Поэтому напряжение питания и род тока модуля расширения должны совпадать с аналогичными параметрами модуля, к которому он подключается.

Логические модули LOGO! 8 оснащены встроенным интерфейсом Ethernet и это позволяет производить дальнейшее расширение своей системы ввода-вывода за счет сетевого обмена данными с другими модулями LOGO!. В такой системе один логический модуль выполняет функции ведущего, остальные модули функции ведомых устройств. К одному ведущему модулю может быть подключено до 8 ведомых модулей. Каждый логический модуль может иметь собственный набор модулей расширения. Программу выполняет только ведущий логический модуль (master). Ведомые модули (slave) собственной программы не имеют и выполняют функции блоков расширения ведущего логического модуля. За счет этого ведущий логический модуль способен обслуживать:

• до 64 сетевых дискретных входов (NI1 …NI64);
• до 64 сетевых дискретных выходов (NQ1 … NQ64);
• до 32 сетевых аналоговых входов (NAI1 … NAI32);
• до 16 сетевых аналоговых выходов (NAQ1 … NAQ16);

Внимание!

В отличие от логических модулей LOGO! 6 и LOGO! 7, позволяющих использовать общий набор модулей расширения, модули LOGO!8 имеют собственный набор модулей расширения (6ED1 055-xxxxx-0BA2) и не могут работать с модулями расширения предшествующих версий.

При монтаже, для повышения быстродействия, непосредственно за логическим модулем рекомендуется устанавливать сначала дискретные, потом аналоговые модули расширения.

Текстовой дисплей LOGO!TDE

Кроме модулей расширения к логическому модулю LOGO! 8 может быть дополнительно подключен внешний текстовый дисплей LOGO! TDE.

Длина соединительного кабеля между логическим модулем LOGO! 8 и текстовым дисплеем LOGO! TDE не должна превышать 30 метров. Возможно применение патч-кордов RJ-45 PATCHK.S-FTP и RJ-45 PATCHK.S-STP от HELUKABEL.

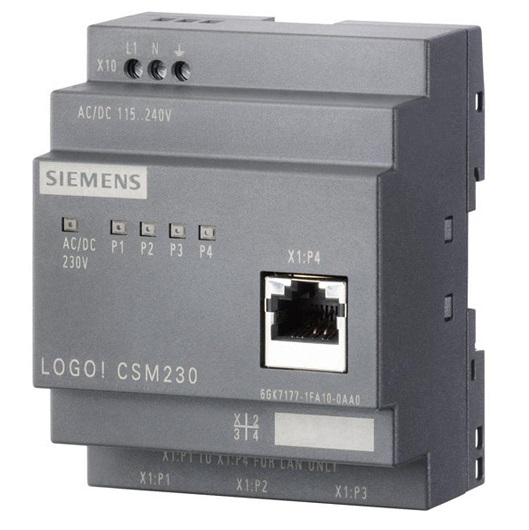

Коммуникационный модуль LOGO!CSM230
(неуправляемый коммутатор)

Неуправляемые 4-канальные коммутаторы Industrial Ethernet для рентабельного построения линейных, древовидных и звездообразных сетевых структур, в которых использованы LOGO!8.

• Подключение к одному логическому модулю до трех дополнительных сетевых узлов;
• Корпус формата модулей LOGO!;
• Обмен данными со скоростью 10/ 100 Мбит/с;
• Четыре гнезда RJ45 ( одно на фронтальной стороне и три на нижней стороне модуля);
• Встроенная светодиодная индикация;
• Наличие модификаций с напряжением питания: 12/24VDC и 230VAC;

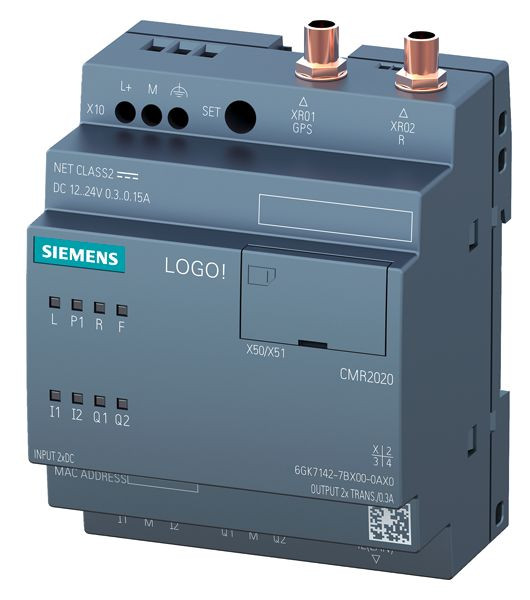

Коммуникационный модуль LOGO! CMR2020

Коммуникационный модуль LOGO! CMR2020 служит для обмена данными через мобильные GSM/ GPRS сети.

Особенности:

• Корпус формата модулей LOGO! 0BA8;
• Подключение к логическому модулю через интерфейс Ethernet;
• Позволяет построение простейших систем телеуправления на базе логических модулей LOGO! 0BA8 с поддержкой следующих функций:
  - удаленного обмена данными с логическим модулем LOGO! 0BA8 с помощью SMS;
  - синхронизации даты и времени через GPS, NTP сервер или сеть оператора мобильной связи;
  - получения данных позиционирования через GPS;
• Отправка и получение SMS с предварительно определенных мобильных телефонов;
• Формирование SMS о событиях, фиксируемым логическим модулем, или по сигналам, поступающим на входы модуля LOGO! CMR2020;
• Использование принимаемых SMS для корректировки значений параметров в программе логического модуля, а также для управления встроенными выходами модуля LOGO! CMR2020;
• Автономная работа с использованием двух встроенных дискретных входов и двух встроенных дискретных выходов.

Иллюстрация применения модуля LOGO!CMR2020

Пример возможной конфигурации сети Ethernet c контроллерами LOGO!8

Сравнение LOGO!6 и LOGO!8
