Силовые шины Wohner

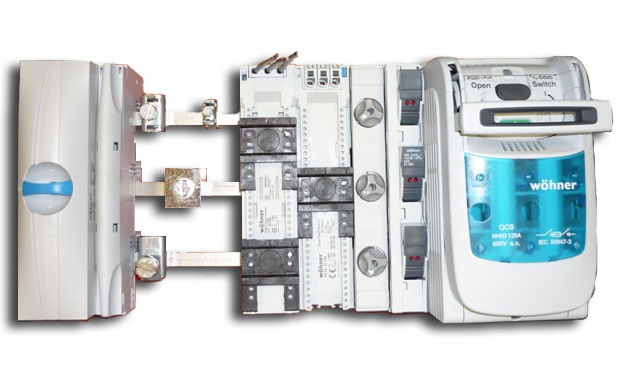

Силовая шина Wohner

Компания Wohner является лидером по производству систем силовых шин, держателей шин, силовых выводов и выключателей нагрузки с плавким предохранителем.

  • шинная система 60 мм компакт, 360 А;
  • шинная система 60 мм классика, 630 А (800 А) / 2500 А;
  • шинная система 100 мм, 1250 А / 185 мм, 2500 А;
  • держатели предохранителей;
  • разъединители (предохранитель-выключатель-разъединитель Wohner);

Продукция Wohner используются в распределении электроэнергии, защите и управлении электрическими цепями. Помимо качества, достоинство шинных систем Wohner в том, что для них не требуется сверление отверстий и отсутствует необходимость в электрическом монтаже подводящих кабелей. Запатентованный механизм защелкивания, совмещенный с основанием, позволяет автоматически адаптироваться к шинам с размерами 12, 15, 20 и 30 мм по ширине и 5 или 10 мм по высоте. В результате за короткое время получается абсолютно надежный зажим и защищенное соединение, которые в процессе эксплуатации имеют возможность быстрой и несложной замены отдельных узлов и аппаратов. Благодаря высокому качеству продукция Wohner надежно обеспечивает энергией потребителя даже при высоких токах до 3200А.

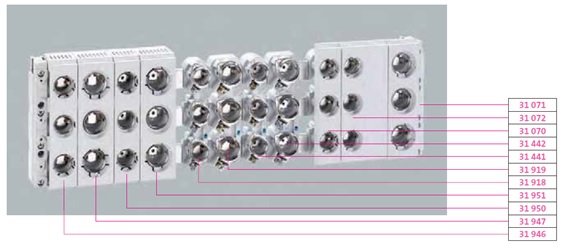

Шинная система classic 60 мм

Шинная система classic 60 мм

CUSTO EasyLiner - плавкие предохранители сочетают высокую коммутационную способность с минимальной проницаемостью при выключении. Так, с помощью предохранительных элементов D02 в формате compact в зданиях можно компактно оборудовать вторичные распределительные пункты до 160 кВт.

Держатель предохранителей CUSTO EasyLiner

Тип шины Резьба/Номинальный ток/
Номинальное напряжение
Ширина
цоколя
Артикул
CUSTO EasyLiner, держатель D-предохранителей с защитой от прикосновения, вкл. защитную крышку, под калибровочное кольцо
5, 10 мм и двойная Т-образная
Профильная шина
E27/25 A/500 B 42 31946
E33/63 A/500 B 57 31947
CUSTO EasyLiner, держатель D-предохранителей с защитой от прикосновения, вкл. защитную крышку, под калибровочную вставку с резьбой
5, 10 мм и двойная Т-образная
Профильная шина
E27/25 A/500 B 42 31950
EE33/63 A/500 B* 57 31951
Держатель D-предохранителей, под калибровочное кольцо
5, 10 мм и двойная Т-образная
Профильная шина
E27/25 A/500 B 42 31918
E33/63 A/500 B 57 31919
Держатель D-предохранителей, под калибровочную вставку с резьбой
5, 10 мм и двойная Т-образная
Профильная шина
E27/25 A/500 B 42 31441
E33/63 A/500 B* 57 31442
Верхняя защитная крышка для D-предохранителей
E27
E33
E27
E33
42 31070
57 31071
84 31072
114 31073
CUSTO EasyLiner, держатель D0-предохранителей с защитой от прикосновения, вкл. защитную крышку, под калибровочную втулку
5, 10мм и двойная Т-образная
Профильная шина
E18/63 A/400 B* 27 31935
E18/63 A/400 B 36 31936
Держатель D0-предохранителей, под калибровочную втулку
5, 10мм и двойная Т-образная
Профильная шина
E18/63 A/400 B* 27 01647
E18/63 A/400 B 36 01498
Верхняя защитная крышка для D0-предохранителей
E18
E18
E18
27 01980
36 01424
54 01981

* - согласно VDE 0636-2011 для 690 В АС / 600 В DC

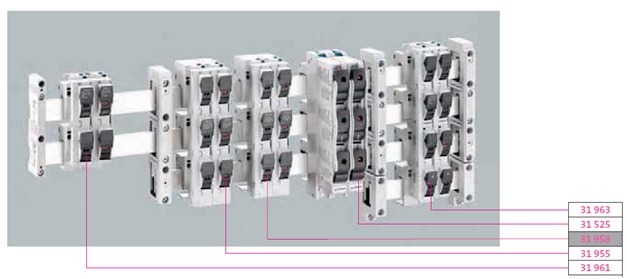

Шинная система classic 60 мм

SECUR PowerLiner - серия устройств для D0-предохранителей, с монтажом на систему сборных шин без пробивания отверстий. Позволяет безопасно коммутировать устройства до 63 A.

Выключатели разъединители и держатели предохранителей

Тип Номинальный ток/
Номинальное напряжение
Артикул
SECUR PowerLiner, выключатель-разъединитель с предохранителями, монтаж на шины, 3-полюсный
Для D01- и D02-предохранителей 63 А/400 В* 31158
Для 10×38 мм NFC цилиндрических предохранителей IEC 60 269-2 32 A/690 B 31323
SECUR PowerLiner, выключатель-разъединитель с предохранителями, c LED,монтаж на шины, 3- полюсный, трехфазное отключение
Для D01- и D02-предохранителей 63 А/400 В* 31525
AMBUS EasyLiner, держатель предохранителей с монтажом на шины,3-полюсный,с пружинными клеммами
Для предохранителей 10×38 IEC 60 269-2 32 A/690 B 31954
Для предохранителей 10×38 IEC 60 269-2 c LED 110-690 В AC / DC 32 A/690 B 31955
Для предохранителей класса CCUL 248-4 30 A/600 B 31958
Для предохранителей класса CCUL 248-4 c LED 110-690 В AC / DC 30 A/600 B 31959
AMBUS EasyLiner, держатель предохранителей, 3-полюсный+N, с пружинными клеммами
Для предохранителей 10×38 IEC 60 269-2 32 A/690 B 31963
Для предохранителей 10×38 IEC 60 269-2 c LED 110-690 В AC / DC 32 A/690 B 31964
AMBUS EasyLiner, держатель предохранителей, 2-полюсный, с пружинными клеммами
Для предохранителей 10×38 IEC 60 269-2 32 А/690 В АС 31961
Для предохранителей 10×38 IEC 60 269-2 c LED 110-690 В AC / DC 32 А/690 В АС 31962
Для предохранителей класса CCUL 248-6 32 А/1000 В DC 31956
Для предохранителей класса CCUL 248-6 c LED 400-1000 В AC / DC 32 А/1000 В DC 31960

* - Легко переоборудуется в устройство с пофазным отключением

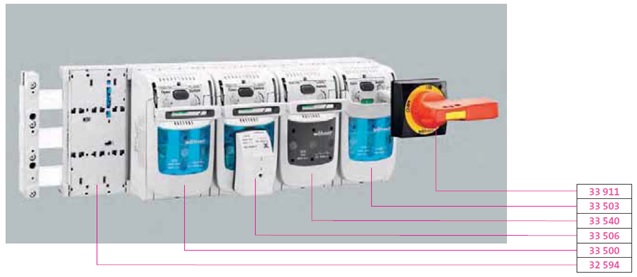

CrossLink Technology, ширина модуля 106 мм

CrossLink Technology — новая CrossLink Technology применяется для самых разных случаев. Системные компоненты одной категории устройств имеют одинаковую ширину и одинаковые адаптеры. Таким образом с помощью CrossLink Technology повышается надежность и безопасность систем.

QUADRON CrossLinkCarrier — новые держатели предохранителей класса J отличаются необычайно компактной конструкцией, заменой предохранителей без инструмента и встроенной защитой от прикосновения

QUADRON CrossLinkBreaker — все выключатели-разъединители нагрузки с NH-предохранителями можно использовать для отвода линий как сверху, так и снизу. Контактные пластины делают возможным удобное защелкивание и надежный контакт с системой сборных шин

QUADRON CrossLinkSwitch — Вершина CrossLink Technology — выключатель-разъединитель нагрузки с NH-предохранителями. Его переключающий механизм обеспечивает надежное, независимое от пользователя переключение. QUADRON CrossLinkSwitch оснащен устройством предотвращения включения при открытой крышке и запорным устройством с 3 замками. Операция по замене предохранителей является простой и безопасной.

Выключатели разъединители и держатели предохранителей Wohner

Тип Номинальный ток Размер Артикул
QUARDO CrossLinkCarrier NH, держатель предохранителей, подсоединение снизу/сверху, 3-полюсный
Рамная клемма 160 А 00 03199
Соединительный винт М8 160 А 00 03299
QUARDO CrossLink Class J, держатель предохранителей, подсоединение снизу/сверху, 3-полюсный
Рамная клемма AWG14-2/0 str* 30 A 21×57 33421
Рамная клемма AWG14-2/0 str* 60 A 27×60 33422
Рамная клемма AWG14-2/0 str 100 A 29×117 33402
QUARDO CrossLinkBreaker NH, выключатель-разъединитель нагрузки с предохранителем, подсоединение снизу/сверху, 3-полюсный
Рамная клемма 160 A 00 33198
Соединительный винт М8 160 A 00 33398
Рамная клемма, электронный контроль состояния предохранителей 160 A 00 33324
Соединительный винт М8, электронный контроль состояния предохранителей 160 A 00 33394
Рамная клемма, электромеханический контроль состояния 160 A 00 33206
Соединительный винт М8, электромеханический контроль состояния 160 A 00 33420
QUARDO CrossLinkSwitch NH, выключатель-разъединитель нагрузки с предохранителем, 3-полюсный, с много функциональной ручкой (механизм мгновенного переключения)
Подсоединение снизу, рамная клемма 125 А 00 33500
Подсоединение сверху, рамная клемма 125 А 00 33501
Подсоединение снизу, рамная клемма 160 А 1 33540
Подсоединение сверху, рамная клемма 160 А 1 33541
Подсоединение снизу, рамная клемма, электронный контроль состояния предохранителей, 690 В АС, 250 В DC 125 А 00 33506
QUARDO CrossLinkSwitch NH, выключатель-разъединитель нагрузки с предохранителем, 3-полюсный, для соединения с поворотной ручкой двери (механизм мгновенного переключения)
Подсоединение снизу, рамная клемма 125 А 00 33503
Подсоединение сверху, рамная клемма 125 А 00 33504
Подсоединение снизу, рамная клемма 160 А 1 33543
Подсоединение сверху, рамная клемма 160 А 1 33544

* - условия поставки по запросу

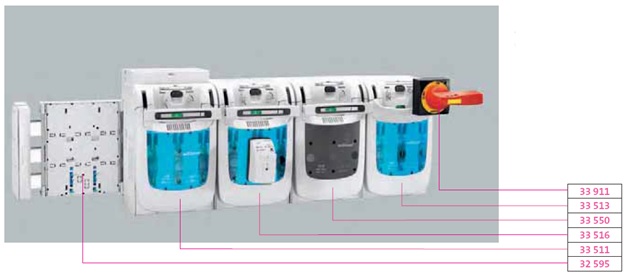

CrossLink Technology, ширина модуля 184 мм

Выключатели разъединители и держатели предохранителей CrossLink Technology
Тип Номинальный ток Размер Артикул
QUARDO CrossLinkCarrier , держатель NH-предохранителей, подсоединение снизу/сверху, 3-полюсный
Рамная клемма 250 А 1 03300
Соединительный винт М10 250 А 1 03301
QUARDO CrossLinkCarrier, держатель предохранителей Class J, подсоединение снизу/сверху, 3-полюсный
Призма-клемма AWG2-MCM 300* 200 А Class J 41×146 33421
QUARDO CrossLinkBreaker, выключатель-разъединитель нагрузки с NH-предохранителем, подсоединение снизу/сверху, 3-полюсный
Рамная клемма 250 А 1 33600
Соединительный винт М10 250 А 1 33601
Соединительный винт М10, электронный контроль состояния предохранителей 250 А 1 33325
Соединительный винт М10, электромеханический контроль состояния предохранителей 250 А 1 33160
QUARDO CrossLinkSwitch NH, выключатель-разъединитель нагрузки с предохранителем, 3-полюсный, с много функциональной ручкой (механизм мгновенного переключения)
Подсоединение снизу, соединительный винт М10 250 А 1 33510
Подсоединение сверху, соединительный винт М10 250 А 1 33511
Подсоединение снизу, соединительный винт М10 320 А 1 33550
Подсоединение сверху, соединительный винт М10 320 А 1 33551
Подсоединение снизу, соединительный винт М10, электронный контроль состояния предохранителей 250 А 1 33516
QUARDO CrossLinkSwitch NH, выключатель-разъединитель нагрузки с предохранителем, 3-полюсный, для соединения с поворотной ручкой двери (механизм мгновенного переключения)
Подсоединение снизу, соединительный винт М10 250 А 1 33513
Подсоединение сверху соединительный винт М10 250 А 1 33514
Подсоединение снизу, соединительный винт М10 320 А 1 33553
Подсоединение снизу, соединительный винт М10 320 А 1 33554

* - условия поставки по запросу

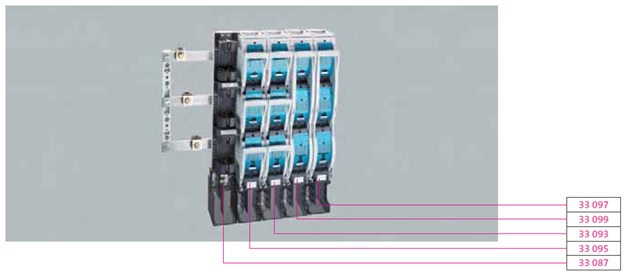

185 mm-System power

Системы сборных шин 100mm-System и 185mm-System power разработаны для использования в мощных распределительных системах с высокой устойчивостью к токам короткого замыкания. Узкая конструкция выключателей-разъединителей с NH-предохранителями, применяемых в этих системах, позволяет оптимально использовать пространство в распределительном шкафу. Благодаря большому межшинному расстоянию, 185mm-System power устойчива к токам короткого замыкания более 100 кА.

Линейные выключатели-разъединители нагрузки с NH- предохранителями SECUR LeanStreamer размера от 00 до 3 легко устанавливаются на 100mm-System и 185mm- System power. Так же монтаж SECUR LeanStreamer производится без пробивания отверстий.

Для контроля состояния предохранителей имеется модель с электронной сигнализацией. Широкий выбор аксессуаров позволяет подключать провода круглого и прямоугольного сечения.

Система сборных шин Wohner

Тип Номинальный ток Размер Артикул
SECUR LeanStreamer размер 00, выключатель-разъединитель с NH —предохранителями, трехфазное отключение, подключение сверху/снизу
Зажим 70 мм²/болт М8 160 А 00 33325
SECUR LeanStreamer размер 00, выключатель-разъединитель с NH —предохранителями, трехфазное отключение, с электронной сигнализацией состояния предохранителей, 400 В АС
Зажим 70 мм²/болт М8 160 А 00 33286
SECUR LeanStreamer размер 1-2-3, выключатель-разъединитель с NH —предохранителями, трехфазное отключение, подключение сверху/снизу
Болт М10 250 А 1 33097
Болт М10 400 А 2 33098
Болт М12 630 А 3 33099
V- прямой контакт 250 А 1 33243
V- прямой контакт 400 А 2 33244
V- прямой контакт 630 А 3 33245
SECUR LeanStreamer размер 1-2-3, выключатель-разъединитель с NH —предохранителями, пофазное отключение, подключение сверху/снизу
Болт М10 250 А 1 33093
Болт М10 400 А 2 33094
Болт М12 630 А 3 33095
SECUR LeanStreamer размер 1-2-3, выключатель-разъединитель с NH —предохранителями, трехфазное отключение, с электронной сигнализацией состояния предохранителей, 400 В АС
Болт М10 250 А 1 33287
Болт М10 400 А 2 33288
Болт М12 630 А 3 33289
SECUR LeanStreamer размер 1-2-3, держатель NH —предохранителей, подключение сверху/снизу, открытое исполнение
Болт М10 250 А 1 33087
Болт М10 400 А 2 33088
Болт М12 630 А 3 33089
