Обновление линейки устройств плавного пуска Danfoss VLT® Soft Starter MCD

Поделиться:
Обзор и сравнение устройств плавного пуска MCD 100, MCD 201, MCD 202, MCD 500 и MCD 600.

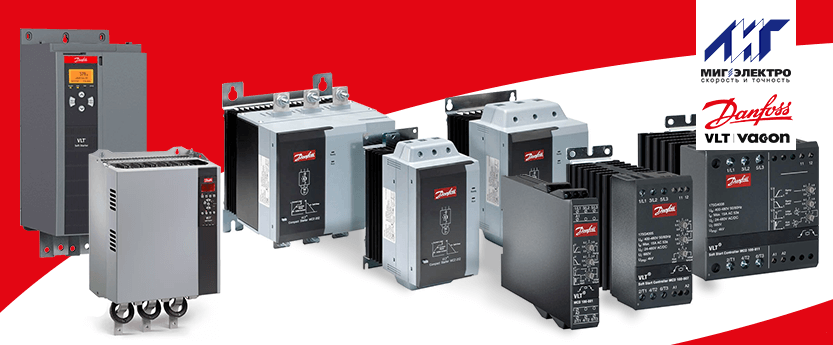

Обновление линейки устройств плавного пуска Danfoss VLT® Soft Starter MCD


Компания Danfoss выпускает устройства плавного пуска для различных применений, от самых простых и легких запусков, до сложных систем с тяжелыми условиями пуска.

Условно все устройства серии Danfoss soft starter можно разделить на 3 категории:
  1. Базовые устройства – VLT MCD 100;
  2. Устройства для стандартных задач и общего применения -  VLT MCD 201 и VLT MCD 202;
  3. Устройства с расширенным функционалом - VLT Danfoss MCD 500;

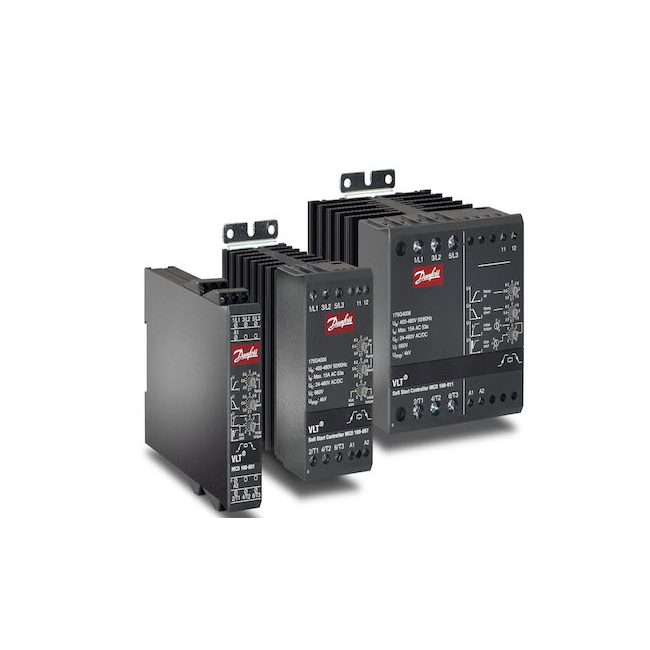

Устройство плавного пуска VLT Danfoss MCD 100

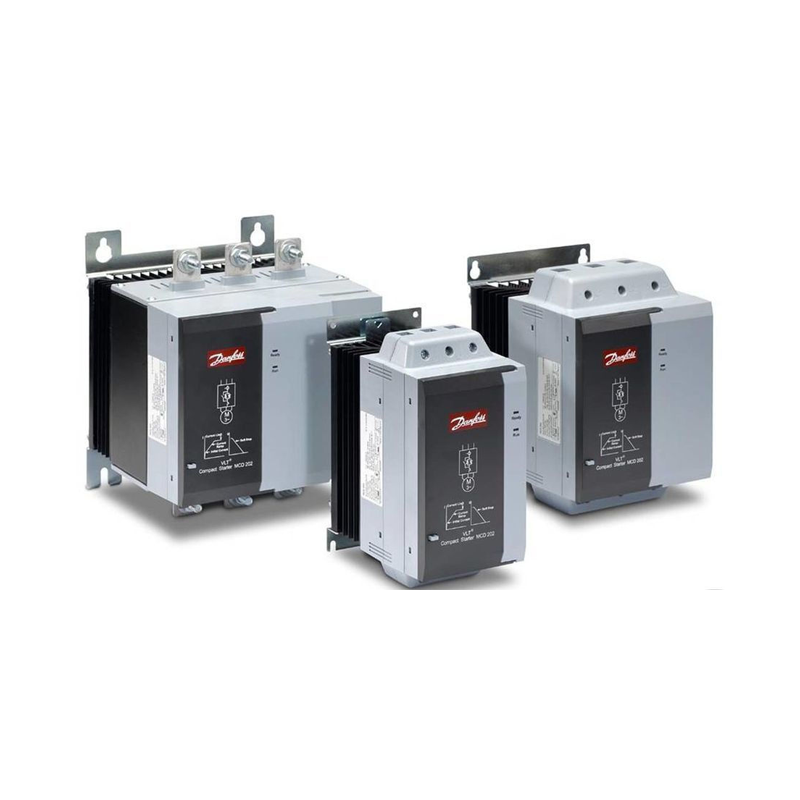

Устройства плавного пуска VLT Danfoss MCD 201 и 202

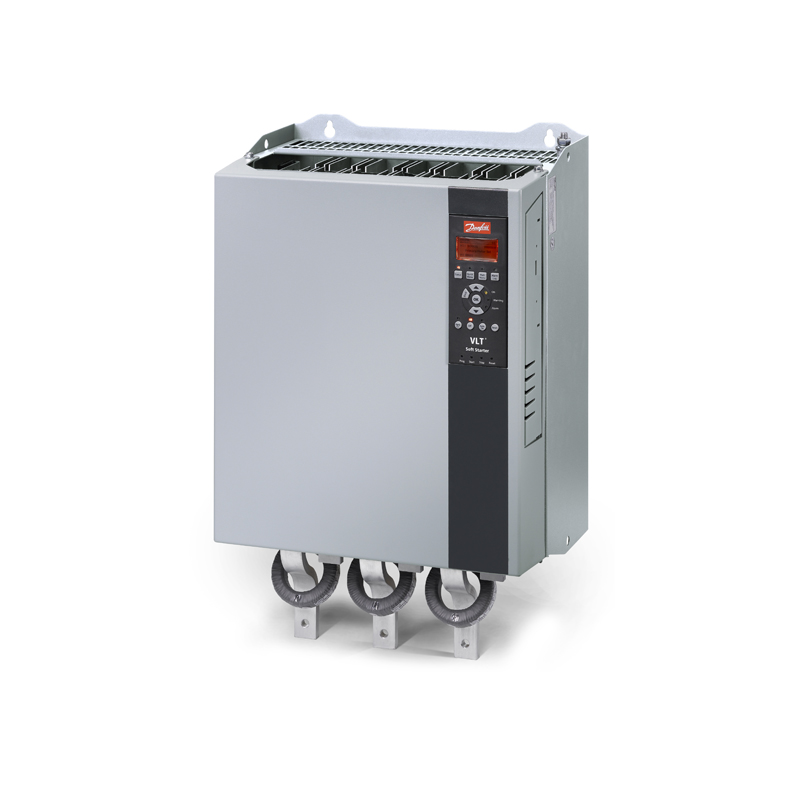

Устройство плавного пуска VLT Danfoss MCD 500

MCD 100
MCD 201
MCD 202
MCD 500
Диапазон мощностей
0,1–15 кВт
7–110 кВт
7–110 кВт
7,5–850 кВт
Диапазон напряжений
3х208–600В
3x200–575В
3x200–575В
3x200–690В
Управление
По 2м фазам
По 2м фазам
По 2м фазам
По 3м фазам
Защита
нет нет 7 функций
13 функций
Входы
1DI
1DI
2DI
4DI
Выходы
0 0 2DO
3DO, 1AO
Встроенные функции
нет нет
нет
Пониженная скорость – работа на малых оборотах
Подключение интерфейсных модулей
нет
нет
нет
PROFIBUS, Modbus RTU, DeviceNet, USB


Модельный ряд УПП DANFOSS обновляется, появилась новая серия MCD 600, являющиеся эволюцией серии MCD 500.

Новая серия устройств плавного пуска VLT Soft Starter MCD 600 - это современное решение для плавного пуска электродвигателей мощностью до 1400 кВт.

В новой серии добавились функции защиты и управления, появились дополнительные карты интерфейсных соединений, что значительно расширяет возможности интеграции в уже имеющиеся системы.


Сравнение MCD 600 и MCD 500 по функционалу


Устройство плавного пуска VLT Danfoss MCD 500

Устройство плавного пуска VLT Danfoss MCD 600

MCD 500
MCD 600
Диапазон мощностей
7,5–850 кВт
7,5–1400 кВт
Диапазон напряжений
3x200–690В
3x200–690В
Управление
По 3м фазам
По 3м фазам
Защита
13 функций
19 функций
Входы
4DI
4DI
Выходы
3DO, 1AO
3DO, 1AO
Встроенные функции
Пониженная скорость – работа на малых оборотах
Реверсивное управление Очистка насоса/ удаление волокон PowerThrough и др.
Подключение интерфейсных модулей
PROFIBUS, Modbus RTU, DeviceNet, USB
EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS, DeviceNet, Modbus RTU, USB

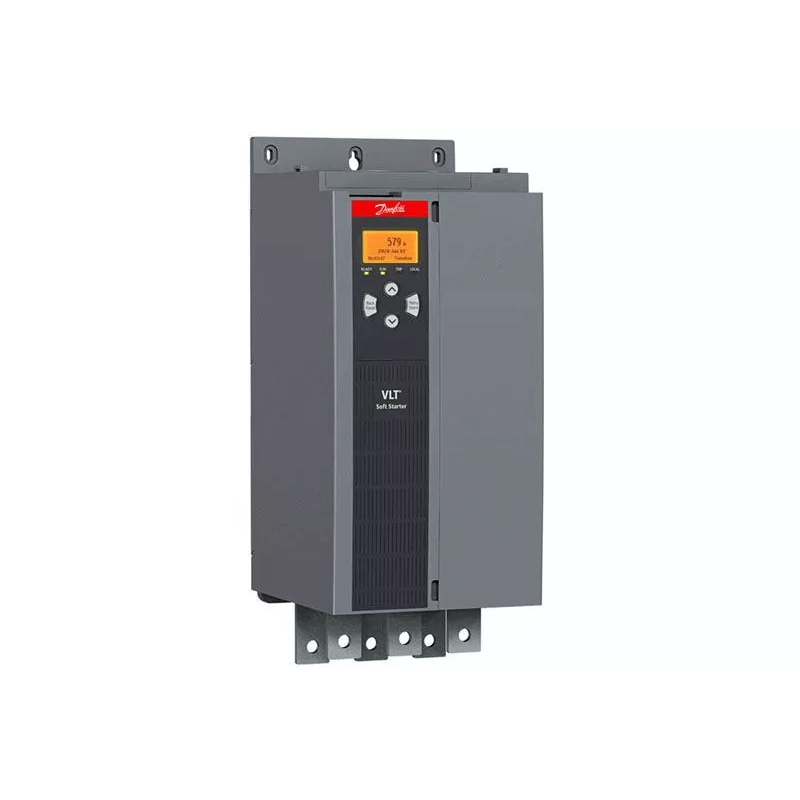

Устройство плавного пуска DANFOSS VLT MCD 600

Параметры:

Напряжение питания
Напряжение управления
Степень защиты
Соединение в линию - 200-525В (±10%)

24В AC/DC
и
110-120В/220-240В АС

IP20: 20-129 А (номинальный)
и
IP00: 144-579 А (номинальный)

Соединение треугольником - 380-600В (±10 %)
Соединение звездой - 380-690В (±10 %)


Преимущества новой серии УПП Данфосс:

Преимущества новой серии УПП Данфосс
Простой ввод в эксплуатацию, для запуска достаточно ввести номинальный ток и область применения;
Преимущества новой серии УПП Данфосс
Удобная и простая настройка за счет многоуровневой системы меню, 4-строчного графического дисплея и так же есть возможность подключения через USB порт;
Преимущества новой серии УПП Данфосс
УПП vlt mcd 600 может работать в прямом и реверсивном направлении, с полным контролем пусковых токов и защит. Для установки режима реверса необходимо отдельно устанавливать контактор для реверса;
Преимущества новой серии УПП Данфосс
Функция PowerThrough – это функция сохранения работоспособности. Если 1 из тиристоров поврежден, но до проведения сервисных работ необходимо сохранить работоспособность двигателя, активация этой функции позволяет продолжить работу;
Преимущества новой серии УПП Данфосс
Аварийный режим – при активации этой функции устройство плавного пуска Данфосс начинает игнорировать все сигналы и сообщения и сохраняет работоспособность двигателя максимально длительное время;
Преимущества новой серии УПП Данфосс
Возможность установки клавиатуры дистанционно. Степень защиты клавиатуры IP65;
Преимущества новой серии УПП Данфосс
Возможность подключения по интерфейсам: EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS, DeviceNet, Modbus RTU;
Преимущества новой серии УПП Данфосс
Широкий набор функций устройства плавного пуска:

  • Возможность подключения термистора двигателя;
  • Выявление разбалансировки по току;
  • Защита от недостаточного тока и перегрузки по току;
  • Защита от пониженного и повышенного напряжения;
  • Защита насоса от работы всухую;
  • Ограничение количества запусков в час;
  • Задержка перед повторным запуском (задержка обратного вращения насоса).
Преимущества новой серии УПП Данфосс
Экономия свободного места и кабелей за счет внутреннего байпасного (шунтирующего) контактора;
Преимущества новой серии УПП Данфосс
Защита от короткого замыкания, в согласовании с полупроводниковыми предохранителями соответствует типу координации 2.



Компания Данфосс рекомендует подключать УПП VLT при помощи быстродействующих предохранителей.

Рекомендации по выбору контакторов и полупроводниковых предохранителей BUSSMAN и ЕТИ, для защиты УПП, представлены в таблице ниже (о предохранителях электрических цепей читайте в другом нашем материале по ссылке).

Выбор был сделан для условий: пусковой ток 300 %, в течение 10 с.

Устройства плавного пуска
Danfoss
Контакторы
Быстродействующие
предохранители

Номинальный ток,

А

Модель
УПП
24B DC

230B AC

ETI
Bussmann
DIN 43 653
Siemens
Eaton
Siemens
Eaton
20 MCD60020
3RT2026-1BB40
DILM25-10(RDC24)
3RT2026-1BB40
DILM25-10(230V50HZ,240V60HZ)
4383113
170M3010
34
MCD60034
3RT2028-1BB40
DILM38-10(RDC24)
3RT2028-1BB40
DILM38-10(230V50HZ,240V60HZ)
4383115
170M3013
42
MCD60042
3RT2036-1KB40
DILM50(RDC24)
3RT2036-1BB40
DILM50(230V50HZ,240V60HZ)
4383115
170M3013
63
MCD60063
3RT2037-1KB40
DILM65(RDC24)
3RT2037-1BB40
DILM65(230V50HZ,240V60HZ)
4383116
170M3014
69
MCD60069
3RT2038-1KB40
DILM72(RDC24) 3RT2038-1BB40
DILM72(230V50HZ,240V60HZ)
4383116
170M3014
108
MCD60108
3RT2047-1BB40
DILM115(RDC24)
3RT2047-1BB40
DILM115(RAC240)
4383117
170M3015
129
MCD60129
3RT1055-2AB36
DILM150(RDC24)
3RT1055-2AP36
DILM150(RAC240)
4383118
170M3016
144
MCD60144
3RT1055-2AB36
DILM150(RDC24)
3RT1055-2AP36
DILM150(RAC240)
4384125
170M3020
171
MCD60171
3RT1056-6AB36
DILM170(RDC24)
3RT1056-6AP36
DILM170(RAC240)
4384125
170M3020
194
MCD60194
3RT1064-6AB36

3RT1064-6AP36
DILM225A/22(RAC240)
4384125
170M3020
244
MCD60244
3RT1065-6AB36

3RT1065-6AP36
DILM250/22(RA250)
4384126
170M3021
287
MCD60287
3RT1066-6AB36

3RT1066-6AP36
DILM300A/22(RA250)
4384127
170M6009
323
MCD60323 3RT1075-6AB36

3RT1075-6AP36
DILM400/22(RA250)
4384127
170M6009
410
MCD60410
3RT1076-6AB36

3RT1076-6AP36
DILM500/22(RA250)
4384128
170M6010
527
MCD60527


3TF6844-0CM7
DILM580/22(RA250)
4384130
170M6012
579
MCD60579


3TF6844-0CM7
DILM580/22(RA250)
4384130
170M6012
