Пружинные клеммы на DIN-рейку (Push-in) DEGSON DS

Поделиться:
26.07.2022

Пружинные клеммы на DIN-рейку (Push-in) DEGSON DS

В наличии на складе в Москве!

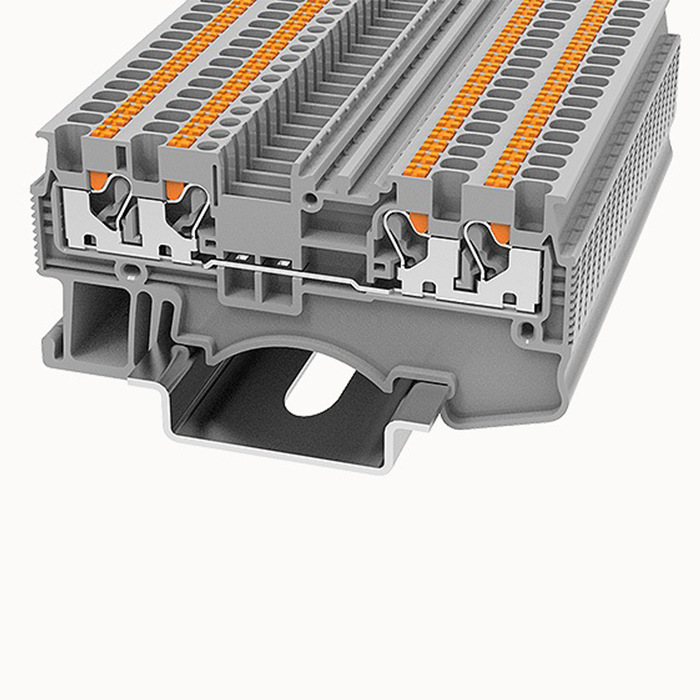

Технические характеристики клемм с пружинным зажимом и зажимом push-in:


  • Альтернатива клеммам серии PT (Phoenix Contact)
  • Пружина из нержавеющей стали
  • Токоведущие части из медного сплава
  • Корпус клеммы из негорючего полиамида PA66

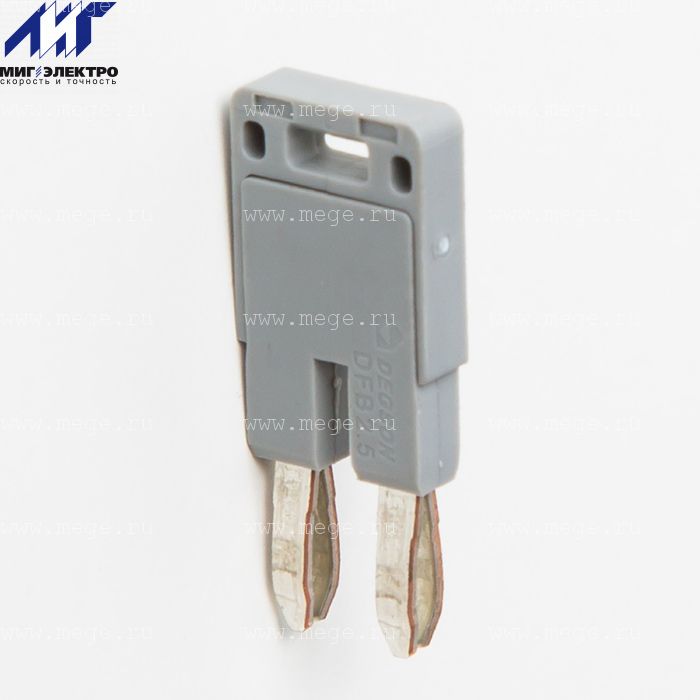

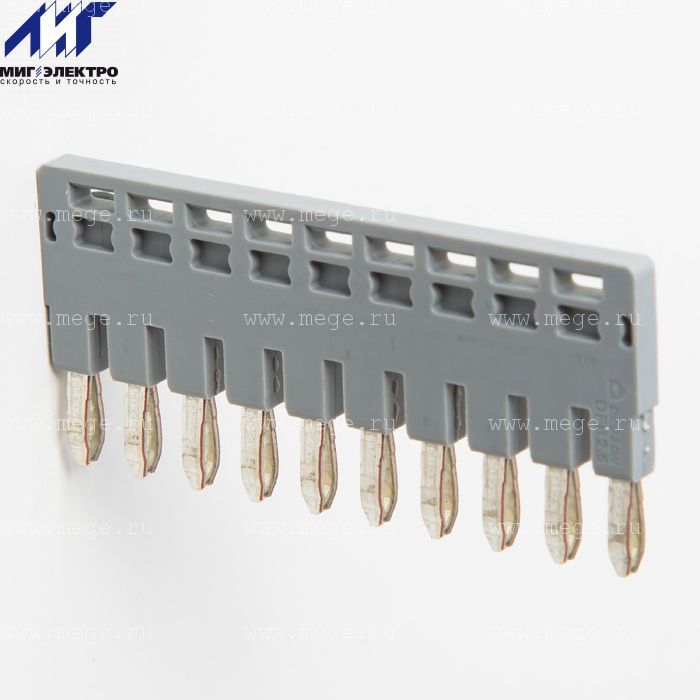

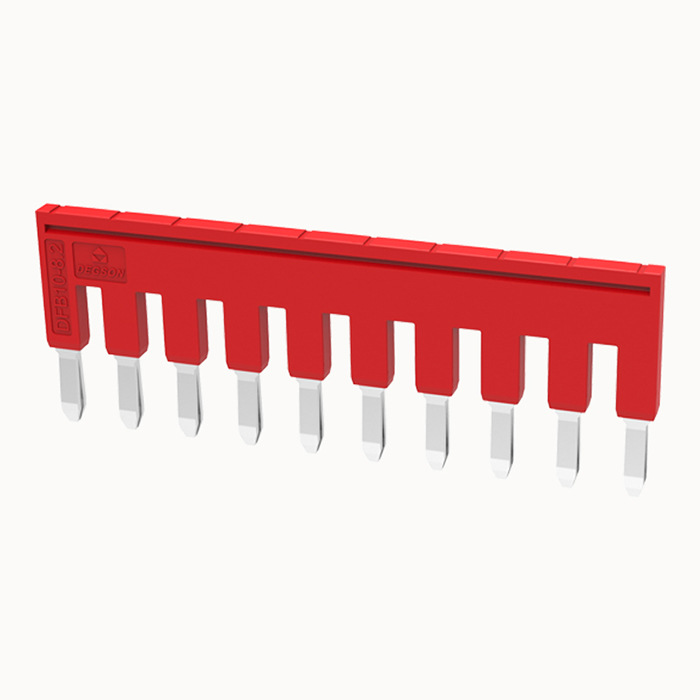

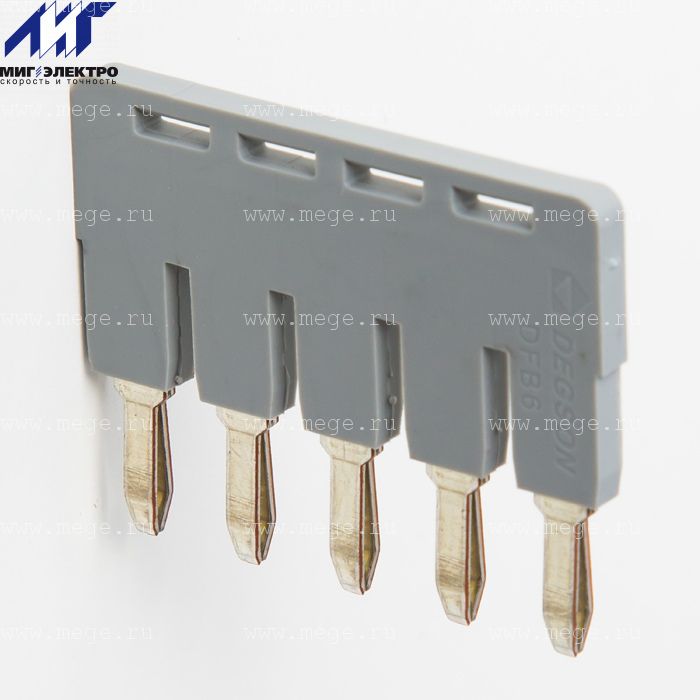

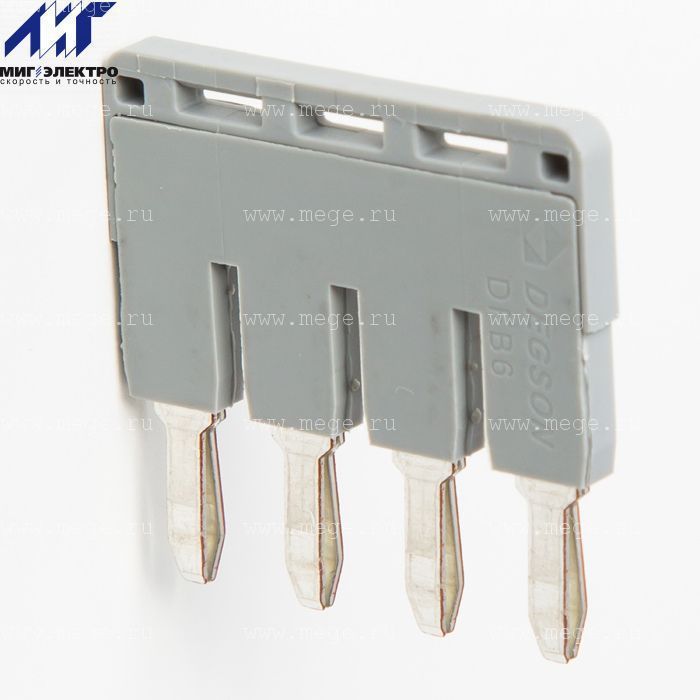

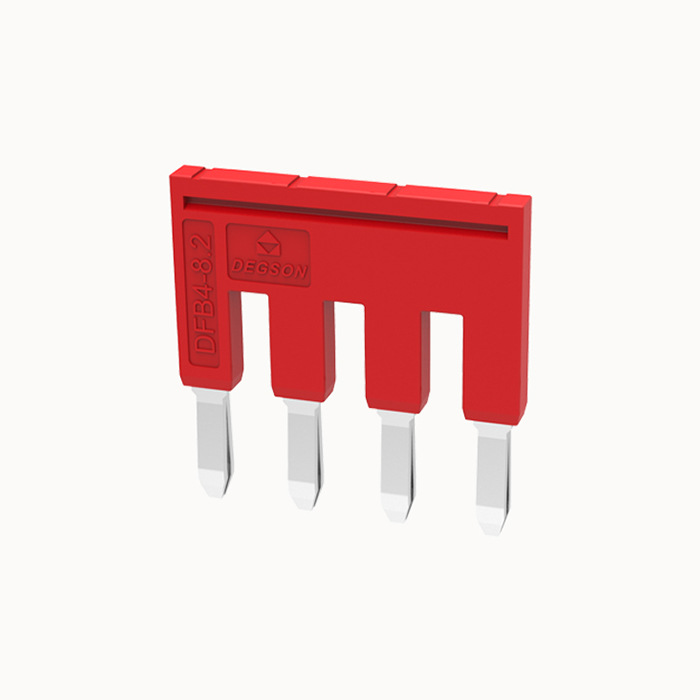

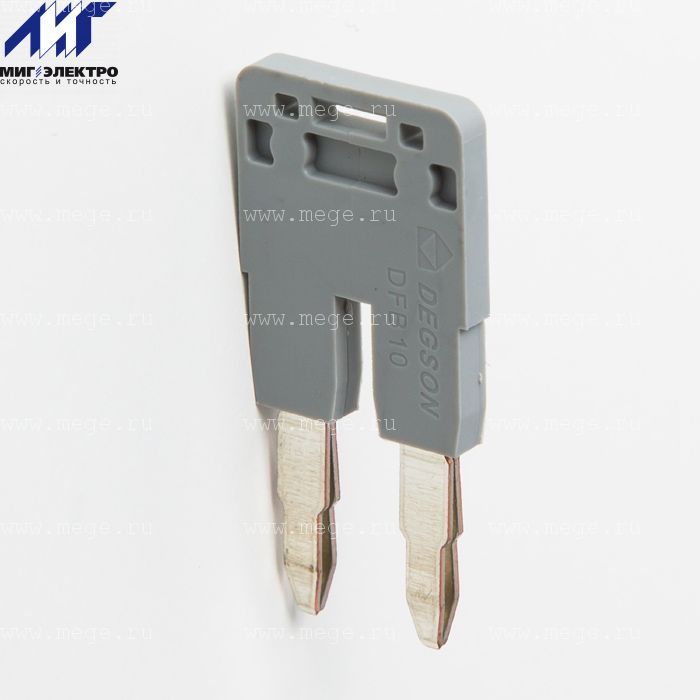

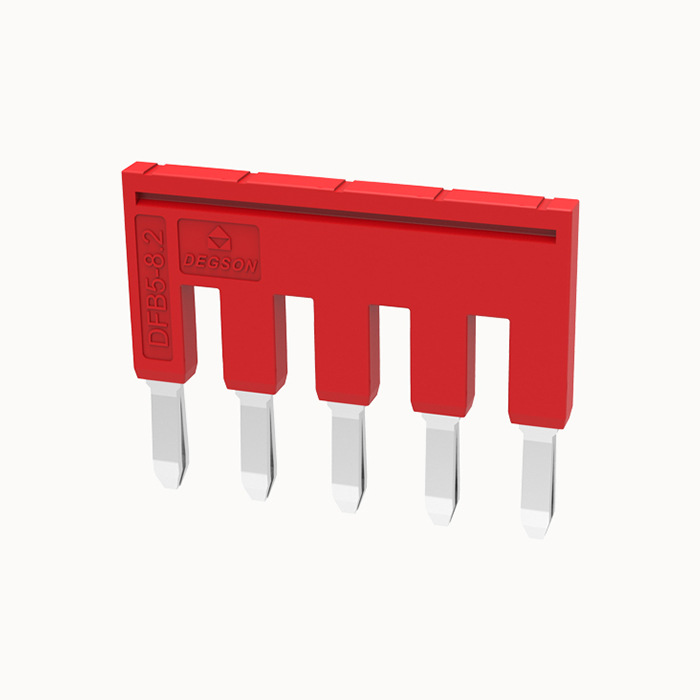

  • Двойной ряд шунтирования (как у клемм серии UT Phoenix Contact)
  • Диапазон рабочих температур -40…+105 градусов Цельсия
  • Доступны типоразмеры клемм 1,5мм2…16мм2
  • Диапазон подключаемых проводов 0,34мм2…25мм2

Скачать каталог

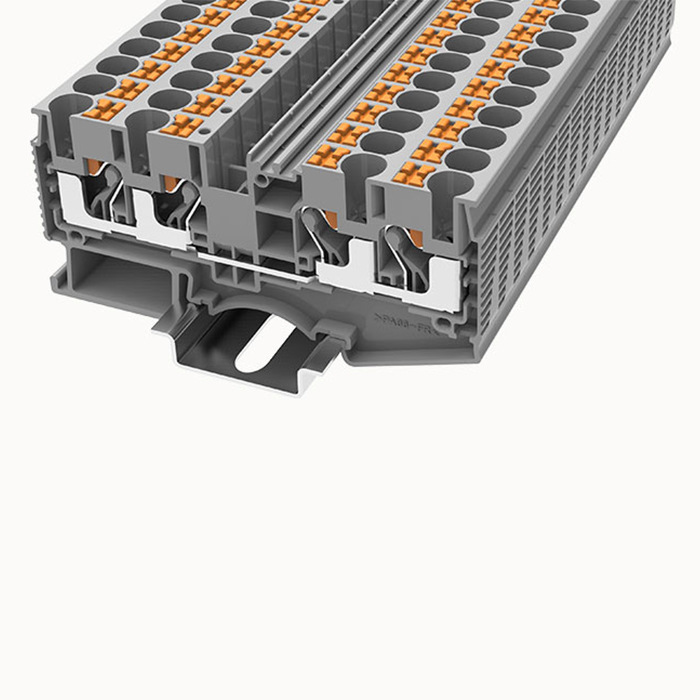

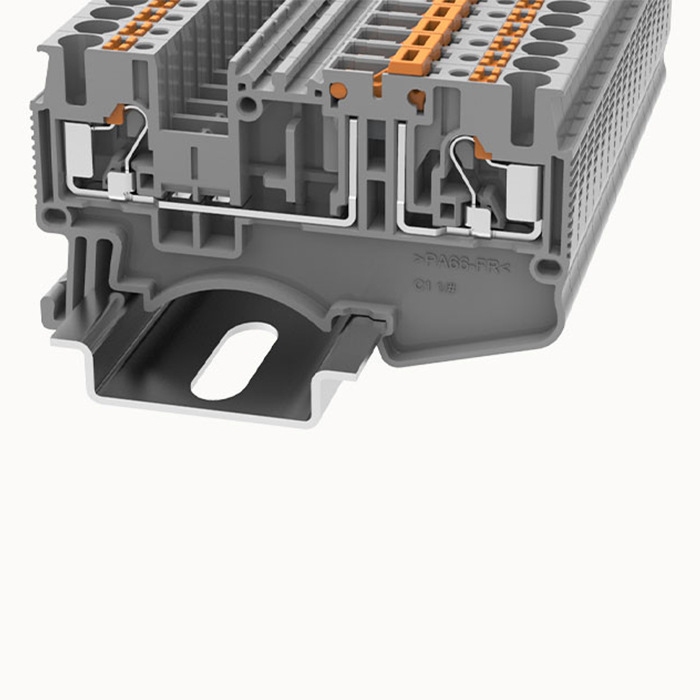

Клеммы проходные на DIN-рейку

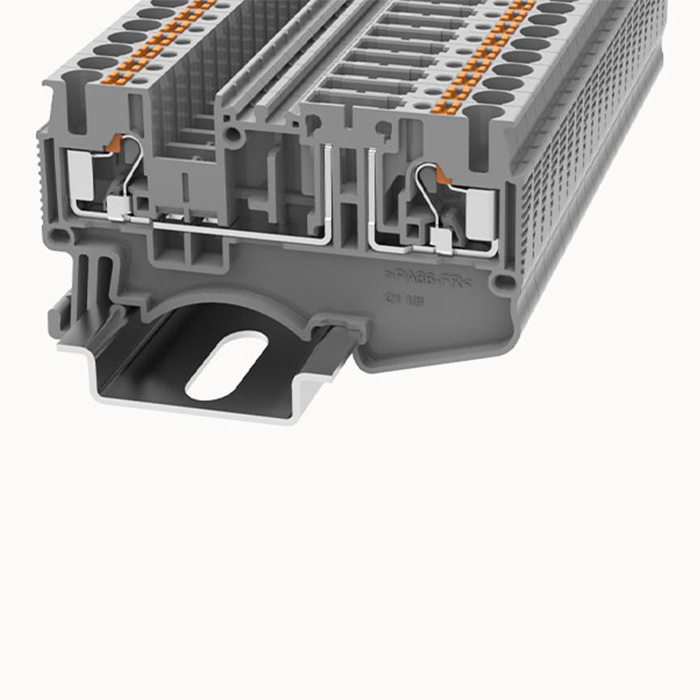

Клемма проходная пружинная 1,5мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11040000010

DS1.5-01P-11-00A(H)

Клемма проходная пружинная Push-in Push-in 1,5мм2, ширина 3,5мм, номинальный ток 17,5А


11040000011

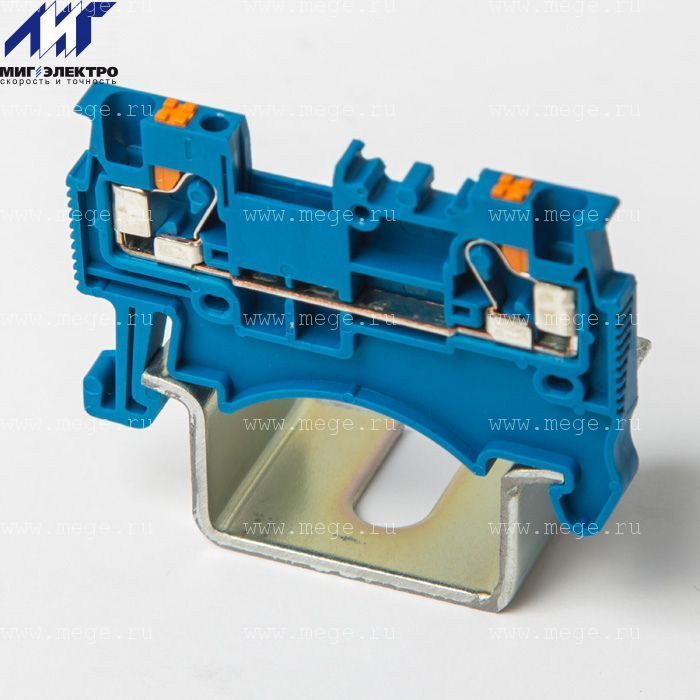

DS1.5-01P-12-00A(H) Клемма проходная пружинная Push-in Push-in 1,5мм2, ширина 3,5мм, номинальный ток 17,5А


11040000018

DS1.5-PE-01P-1C-00A(H)

Клемма заземления пружинная Push-in 1,5мм2, ширина 3,5мм


11060000138

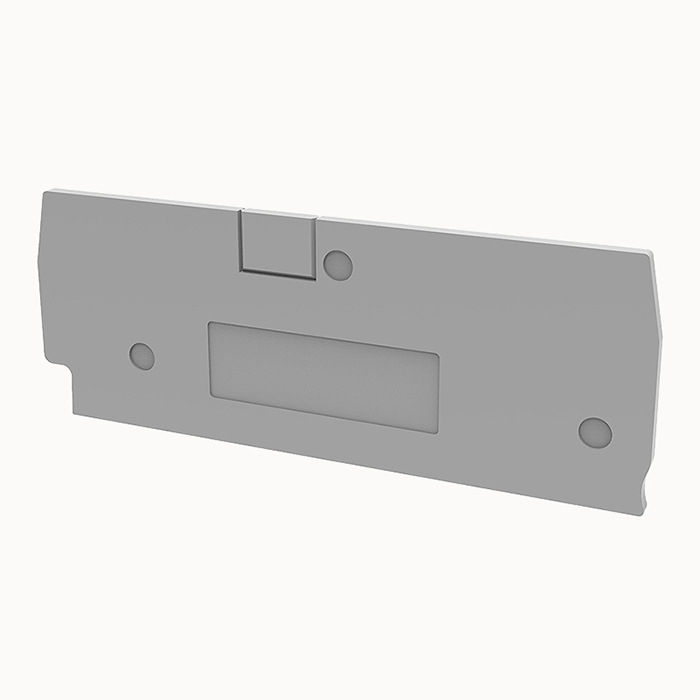

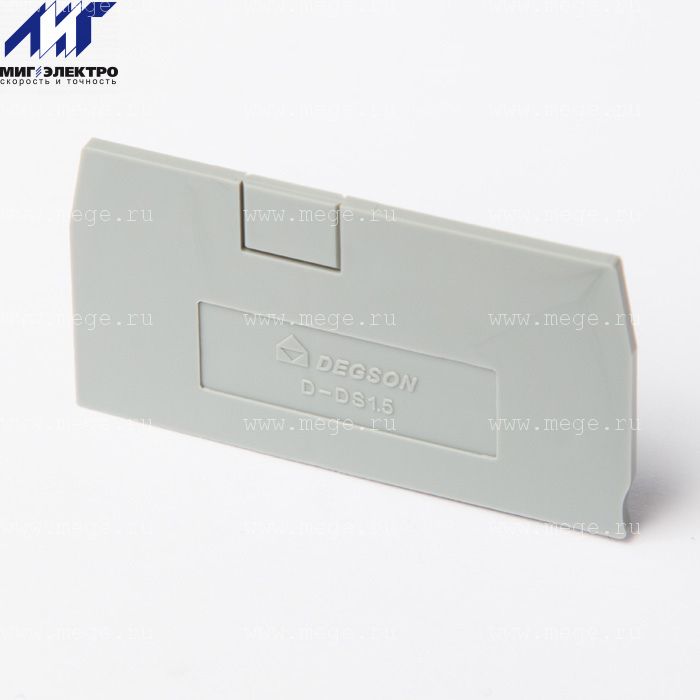

 		D-DS1.5-01P-11-00A(H) Крышка торцевая для клемм DS 1,5мм2



Клемма проходная пружинная 2,5мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11040000019

DS2.5-01P-11-00A(H)

Клемма проходная пружинная Push-in 2,5мм2, ширина 5,2мм, номинальный ток 24А


11040000020 DS2.5-01P-12-00A(H) Клемма проходная пружинная Push-in 2,5мм2, ширина 5,2мм, номинальный ток 24А


11040000031

DS2.5-PE-01P-1C-00A(H)

Клемма заземления пружинная Push-in 2,5мм2, ширина 5,2мм


11060000147 D-DS2.5-01P-11-00A(H) Крышка торцевая для клемм DS 2,5мм2

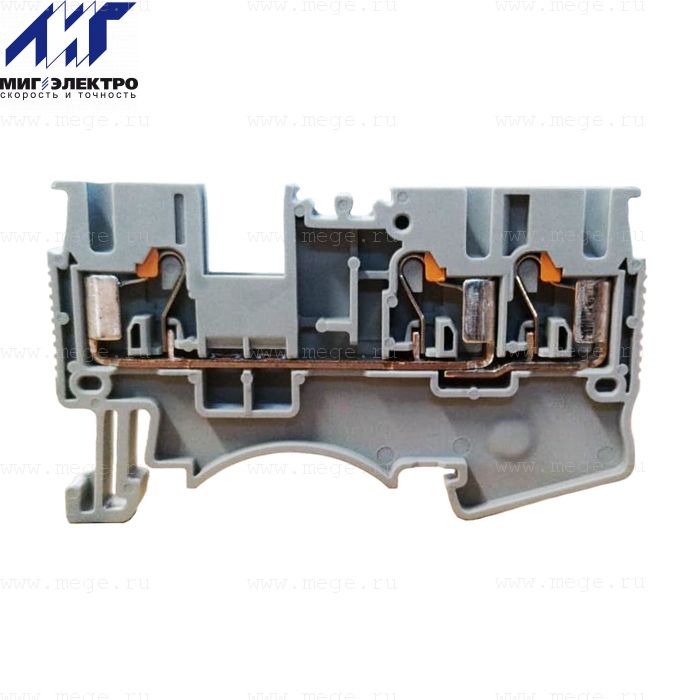

11040000035

DS2.5-TW-01P-11-00A(H)

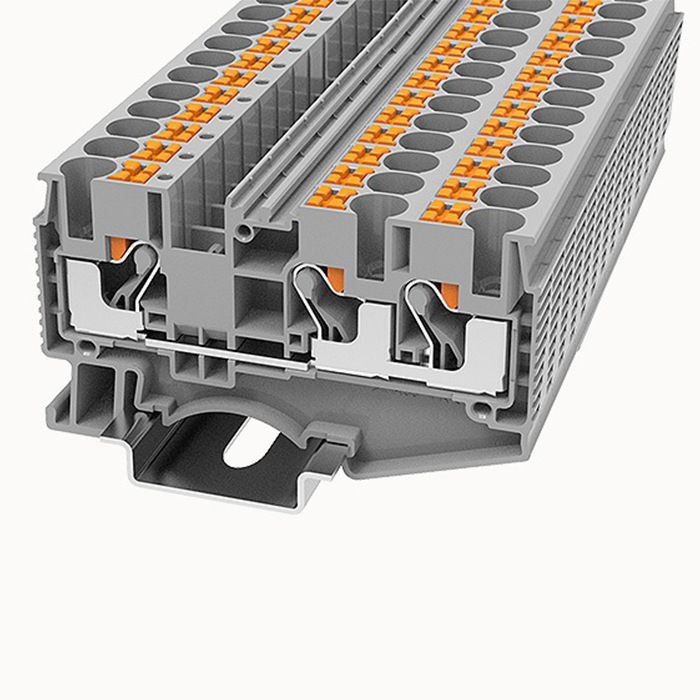

Клемма проходная пружинная Push-in 2,5мм2, 3 контакта, ширина 5,2мм, номинальный ток 24А


11060000157 D-DS2.5-TW-01P-11-00A(H) Крышка торцевая для клемм DS 2,5мм2 на 3 контакта

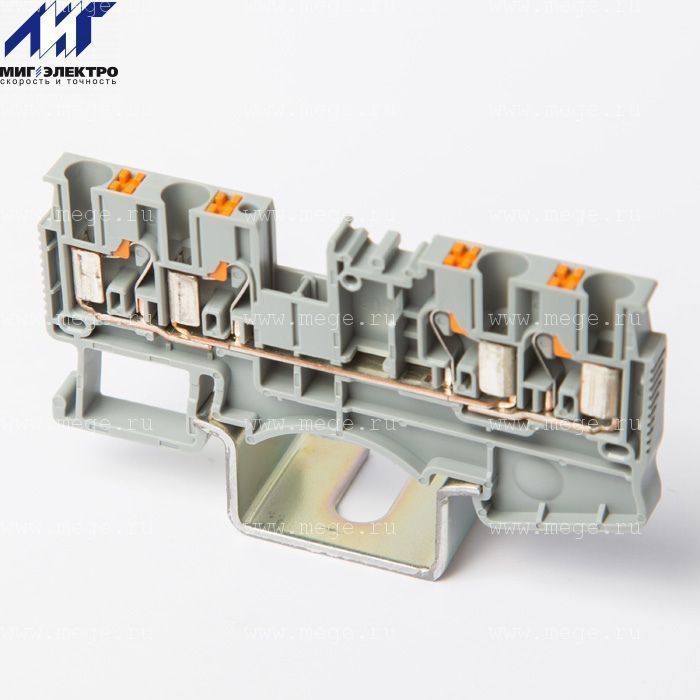

11040000032

DS2.5-QU-01P-11-00A(H)

Клемма проходная пружинная Push-in 2,5мм2, 4 контакта, ширина 5,2мм, номинальный ток 24А

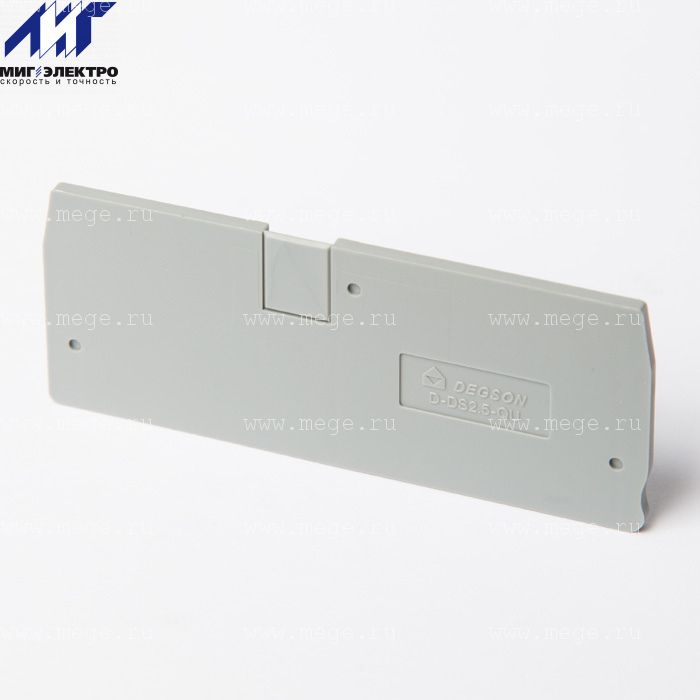

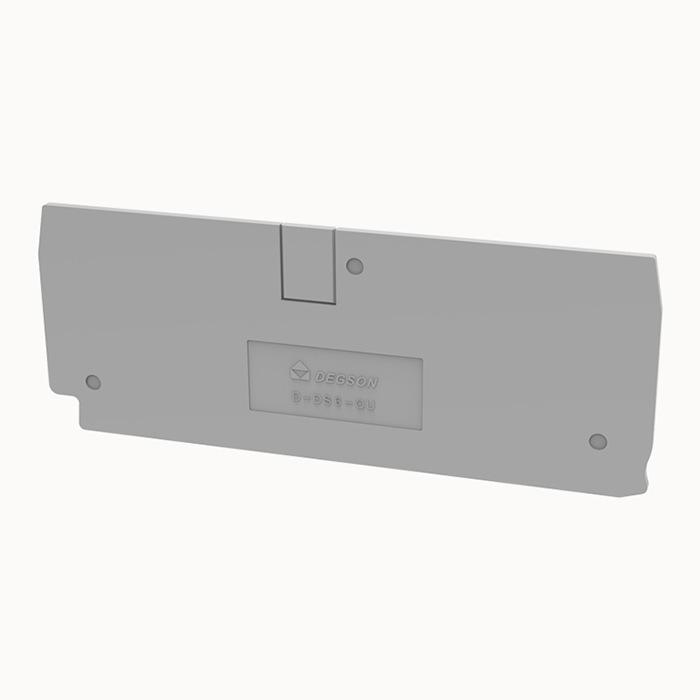

11060000156 D-DS2.5-QU-01P-11-00A(H) Крышка торцевая для клемм DS 2,5мм2 на 4 контакта



Клемма проходная пружинная 4мм2

Фото

Артикул

Наименование

Описание
 Цвет
 Схема
подключения

11040000041 DS4-01P-11-00A(H) Клемма проходная пружинная Push-in 4мм2, ширина 6,2мм, номинальный ток 32А


11040000042 DS4-01P-12-00A(H) Клемма проходная пружинная Push-in 4мм2, ширина 6,2мм, номинальный ток 32А

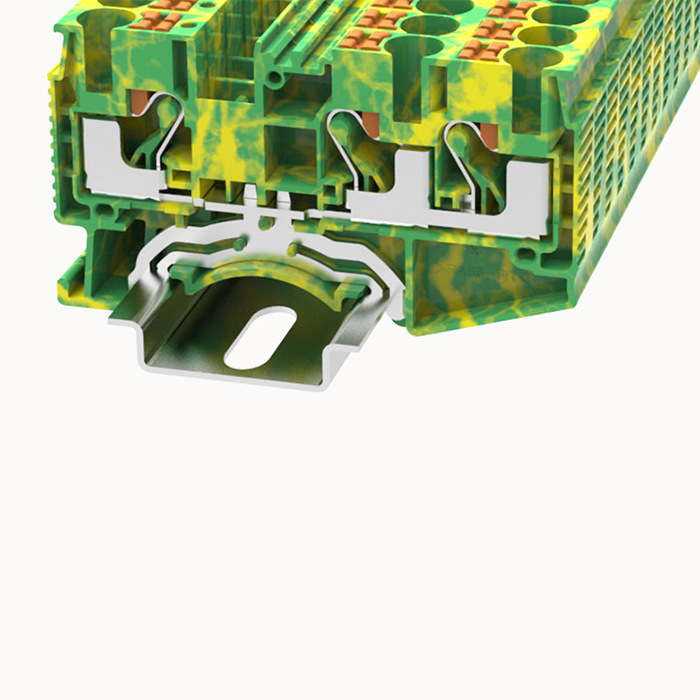

11040000047 DS4-PE-01P-1C-00A(H) Клемма заземления пружинная Push-in 4мм2, ширина 6,2мм


11060000158 D-DS4-01P-11-00A(H) Крышка торцевая для клемм DS 4мм2


11040000050 DS4-TW-01P-11-00A(H) Клемма проходная пружинная Push-in 4мм2, 3 контакта, ширина 6,2мм, номинальный ток 32А

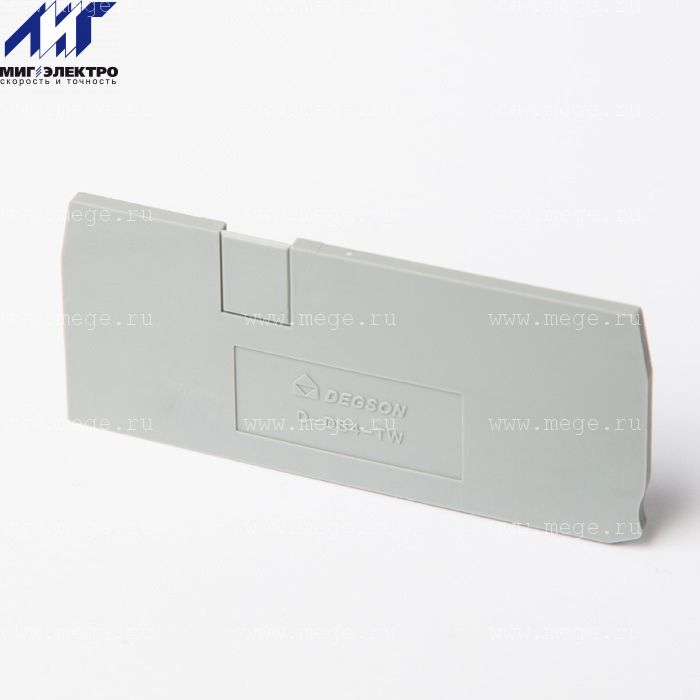

11060000168 D-DS4-TW-01P-11-00A(H) Крышка торцевая для клемм DS 4мм2 на 3 контакта


11040000048

DS4-QU-01P-11-00A(H)

 Клемма проходная пружинная Push-in 4мм2, 4 контакта, ширина 6,2мм, номинальный ток 32А


11060000167 D-DS4-QU-01P-11-00A(H) Крышка торцевая для клемм DS 4мм2 на 4 контакта



Клемма проходная пружинная 6мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11040000052

DS6-01P-11-00A(H)

Клемма проходная пружинная Push-in 6мм2, ширина 8,2мм, номинальный ток 41А


11040000053

DS6-01P-12-00A(H) Клемма проходная пружинная Push-in 6мм2, ширина 8,2мм, номинальный ток 41А


11040000060

DS6-PE-01P-1C-00A(H)

Клемма заземления пружинная Push-in 6мм2, ширина 8,2мм

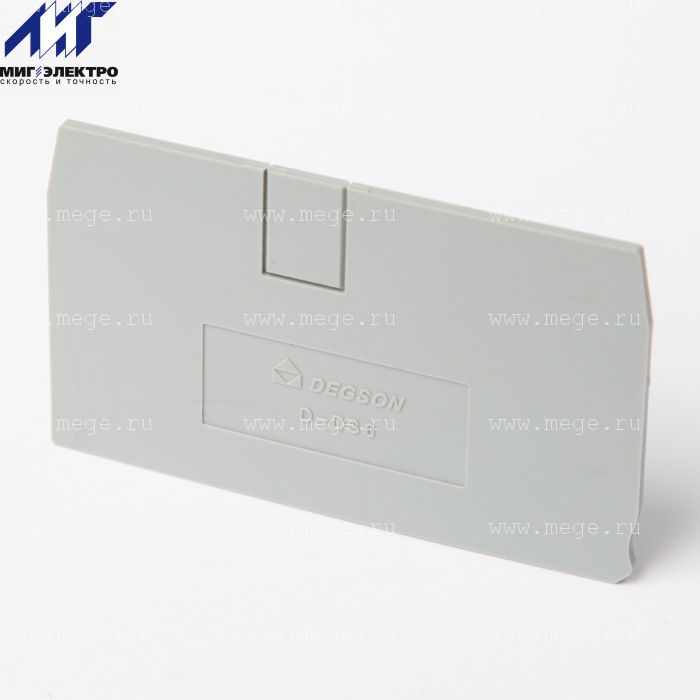

11060000169

D-DS6-01P-11-00A(H) Крышка торцевая для клемм DS 6мм2



Клемма проходная пружинная 10мм2

Фото Артикул Наименование Описание Цвет Схема
подключения

11040000001

DS10-01P-11-00A(H)

Клемма проходная пружинная Push-in 10мм2, ширина 10,2мм, номинальный ток 57А


11040000002

DS10-01P-12-00A(H)

Клемма проходная пружинная Push-in 10мм2, ширина 10,2мм, номинальный ток 57А


11040000009

DS10-PE-01P-1C-00A(H)

Клемма заземления пружинная Push-in 10мм2, ширина 10,2мм


11060000129

D-DS10-01P-11-00A(H)

Крышка торцевая для клемм DS 10мм2



Клемма проходная пружинная 16мм2

Фото Артикул Наименование Описание Цвет Схема
подключения

11040000069 DS16-01P-11-00A(H) Клемма пружинная Push-in 16мм2, ширина 12,2мм, номинальный ток 76А


11040000104 DS16-01P-12-00A(H) Клемма пружинная Push-in 16мм2, ширина 12,2мм, номинальный ток 76А


11040000070 DS16-PE-01P-1C-00A(H) Клемма заземления пружинная Push-in 16мм2, ширина 12,2мм

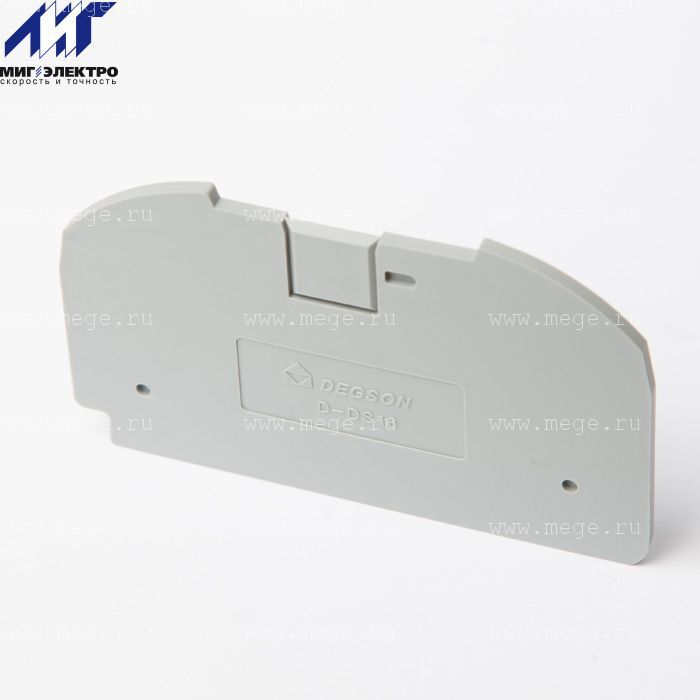

11060000235 D-DS16-01P-11-00A(H) Крышка торцевая для клемм DS 16мм2

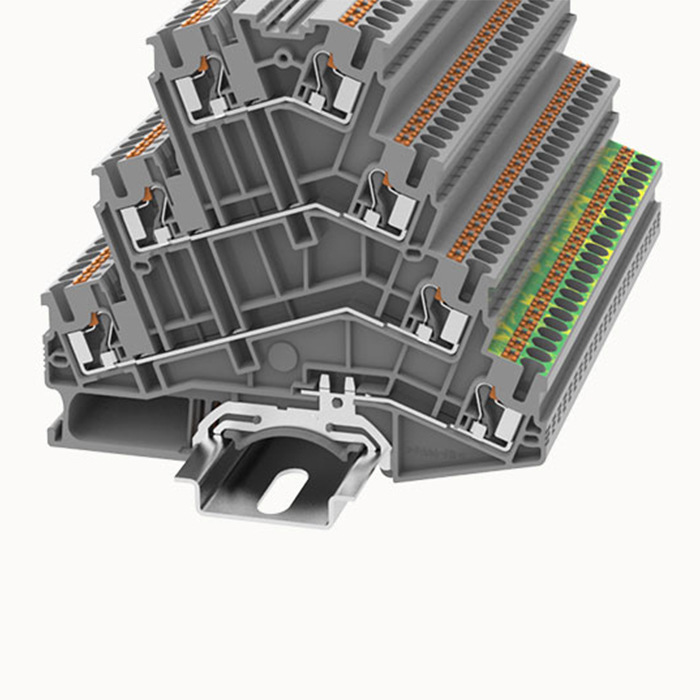

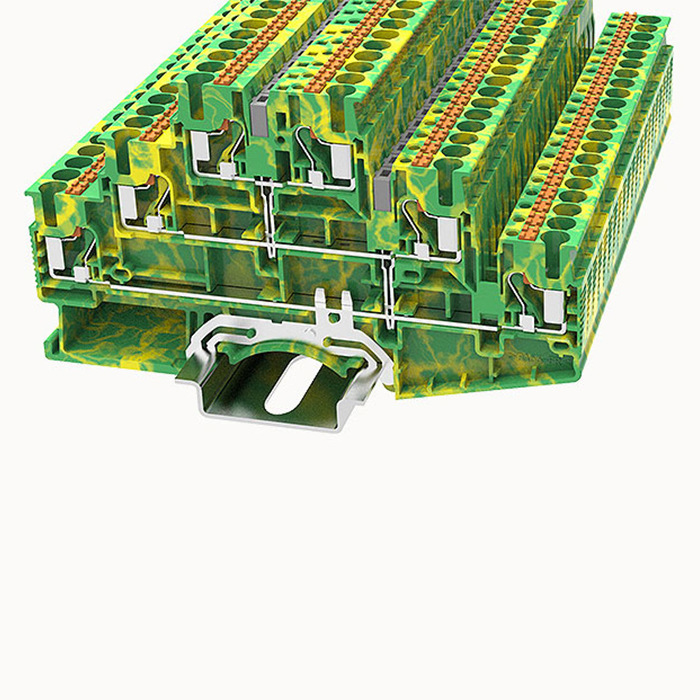

Многоуровневые клеммы DEGSON

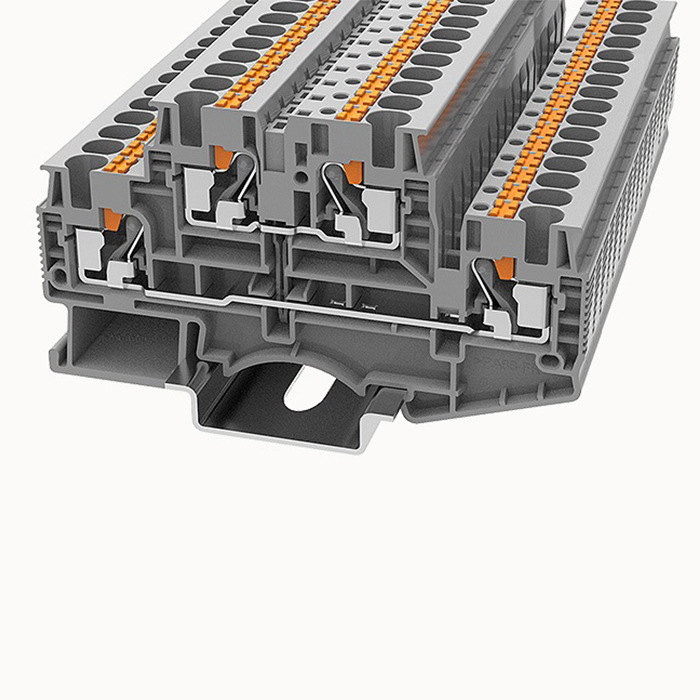

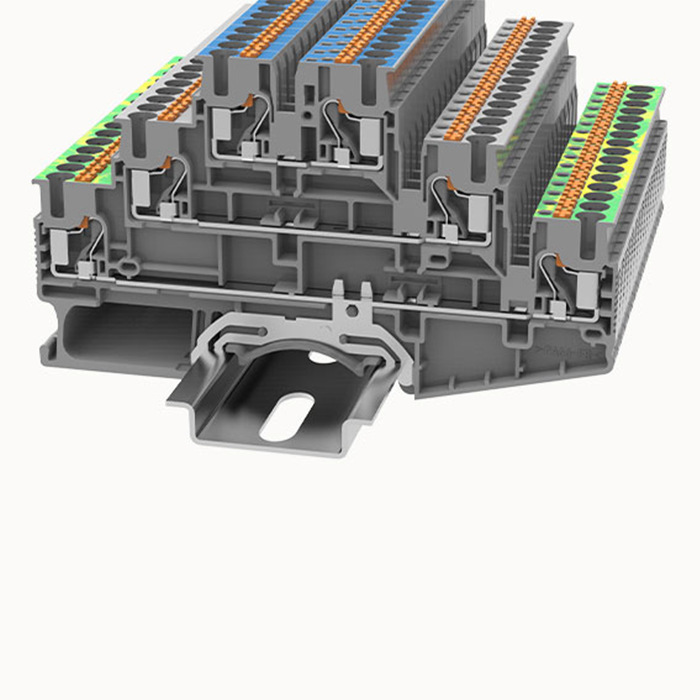

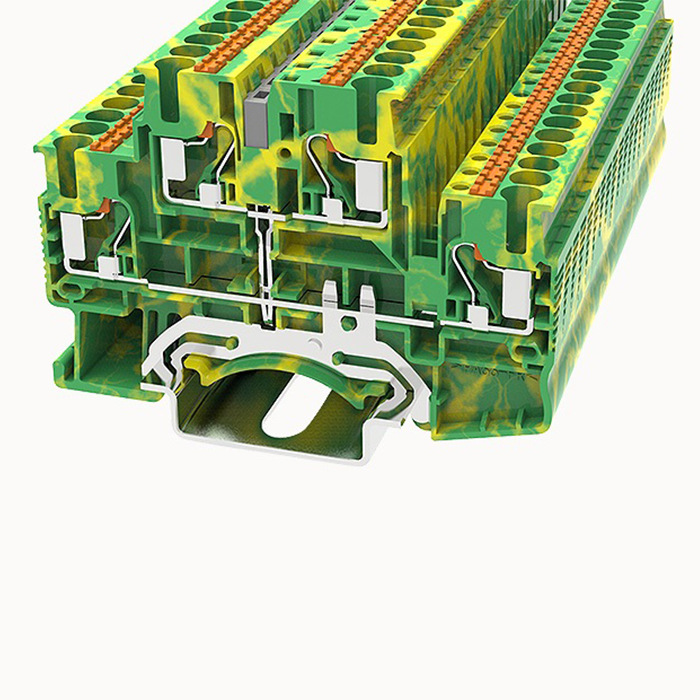

Клеммы двухуровневые и трёхуровневые пружинные 2,5мм2

Фото Артикул Наименование Описание Цвет Схема
подключения

11040000062

DSKK2.5-01P-11-00A(H)

Клемма двухуровневая пружинная Push-in 2,5мм2, ширина 5,2мм, номинальный ток 24А


11060000002

D-DSKK2.5-01P-11-00A(H) Крышка торцевая для клеммы DSKK2.5


11040000125

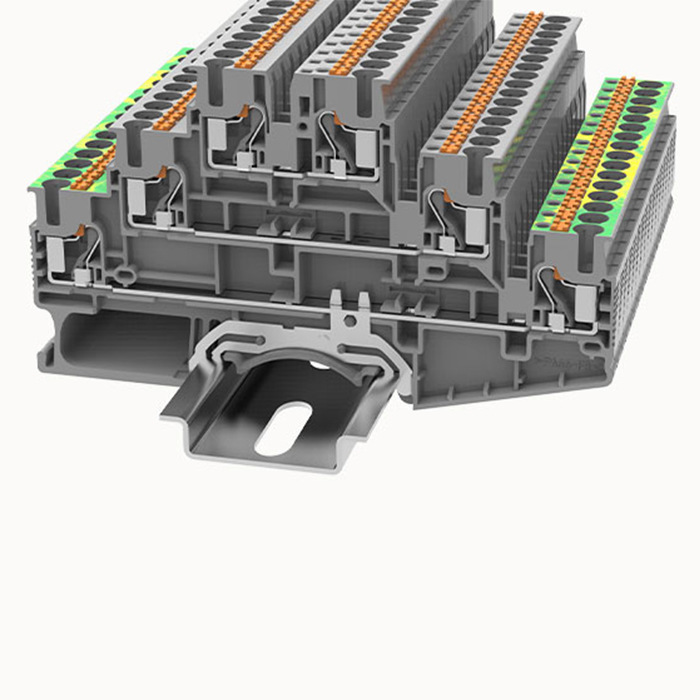

DS2.5-3L-01P-11-00A(H)

Клемма трехуровневая пружинная Push-in 2,5мм2, ширина 5,2мм, номинальный ток 20А

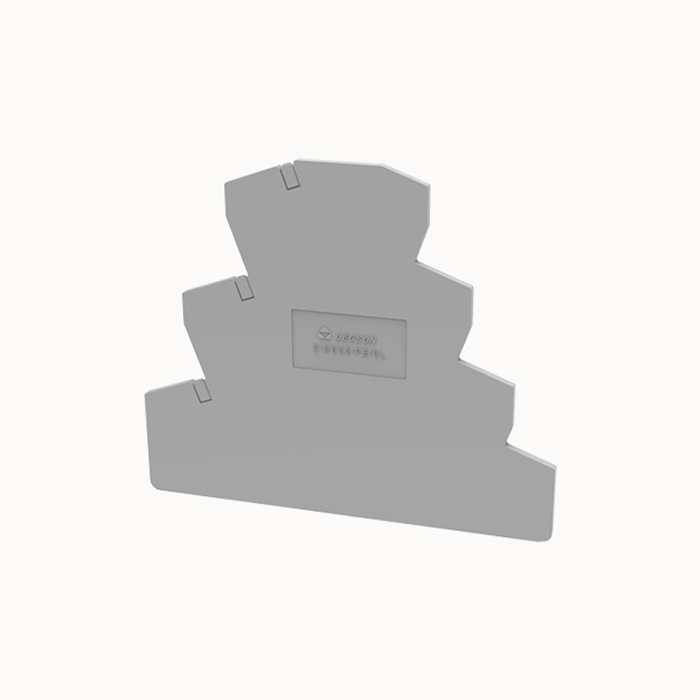

11060000298

D-DS2.5-3L-01P-11-00A(H) Крышка торцевая для клемм трехуровневых DS 2,5мм2



Клемма двухуровневая пружинная 4мм2

Фото Артикул Наименование Описание Цвет Схема
подключения

11040000064

DSKK4-01P-11-00A(H)

Клемма двухуровневая пружинная Push-in 4мм2, ширина 6,2мм, номинальный ток 32А


11060000003 D-DSKK4-01P-11-00A(H) Крышка торцевая для клеммы DSKK4

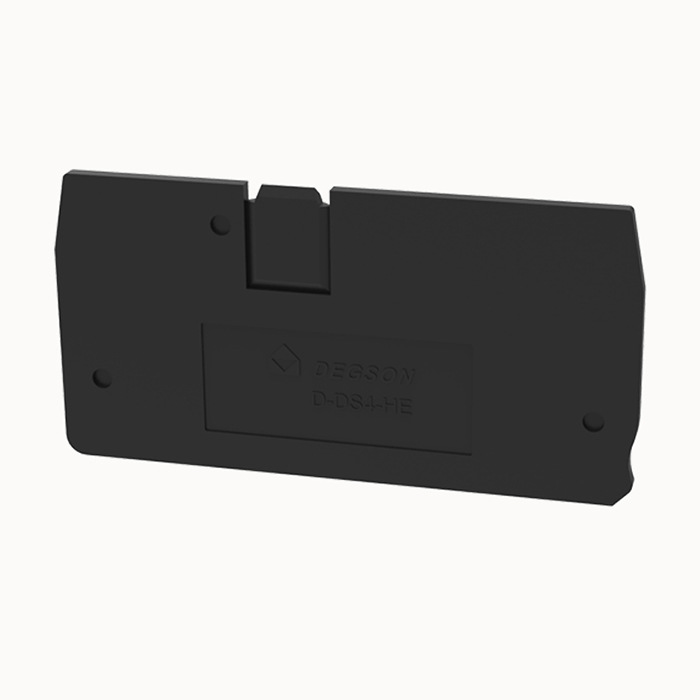

Клеммы с держателем предохранителя DEGSON

Для защиты оборудования в цепях управления применяют клеммы с плавкой вставкой. Компания DEGSON предлагает клеммы под вставки размером 5х20мм.
ФотоАртикулНаименованиеОписаниеЦветСхема подключения

11040000163

DS4-HE-01P-13-00A(H)

 Клемма для установки предохранителя 5x20мм пружинная Push-in 4мм2, ширина 6,2мм, номинальный ток 6,3А


11040000162

DS4-HE-LD24-01P-13-00A(H)

 Клемма для установки предохранителя 5x20мм с индикатором 12-30В, пружинная Push-in 4мм2, ширина 6,2мм, номинальный ток 6,3А


11040000164

DS4-HE-LD250-01P-13-00A(H)

 Клемма для установки предохранителя 5x20мм с индикатором 110-250В, пружинная Push-in 4мм2, ширина 6,2мм, номинальный ток 6,3А





Маркировка для клемм DEGSON

Маркировка для клемм проходных пружинных 1.5 мм2

ФотоАртикулНаименованиеОписание

92118900095
ZB3.5-10P-19-01A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900096
ZB3.5-10P-19-02A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900097
ZB3.5-10P-19-03A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900094
ZB3.5-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 2.5 мм2

ФотоАртикулНаименованиеОписание

92118900295
ZB5-10P-19-40A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900159
ZB5-10P-19-19A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900160
ZB5-10P-19-20A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900166
ZB5-10P-19-21A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900169
ZB5-10P-19-22A(H)
Маркировка клемм, символы 41…50, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900224
ZB5-10P-19-32A(H)
Маркировка клемм, символы 51…60, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900235
ZB5-10P-19-33A(H)
Маркировка клемм, символы 61…70, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900246
ZB5-10P-19-34A(H)
Маркировка клемм, символы 71…80, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900296
ZB5-10P-19-41A(H)
Маркировка клемм, символы 81…90, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900307
ZB5-10P-19-42A(H)
Маркировка клемм, символы 91…100, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900129
ZB5-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 4 мм2

ФотоАртикулНаименованиеОписание

92118900431
ZB6-10P-19-09A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм,кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900440
ZB6-10P-19-10A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900448
ZB6-10P-19-11A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900459
ZB6-10P-19-12A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900469
ZB6-10P-19-13A(H)
Маркировка клемм, символы 41…50, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900503
ZB6-10P-19-17A(H)
Маркировка клемм, символы 51…60, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900508
ZB6-10P-19-18A(H)
Маркировка клемм, символы 61…70, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900430
ZB6-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 6 мм2

ФотоАртикулНаименованиеОписание

92118900579
ZB8-10P-19-01A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900580
ZB8-10P-19-02A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900581
ZB8-10P-19-03A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900582
ZB8-10P-19-04A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900578
ZB8-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 10 мм2

ФотоАртикулНаименованиеОписание

92118900025
ZB10-10P-19-01A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтальная,
печать: на плоттере Vario, кол-во маркировочных полей: 10; для клемм 10мм2,
для серий DC, PC, DS, WS

92118900026
ZB10-10P-19-02A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтальная,
печать: на плоттере Vario, кол-во маркировочных полей: 10; для клемм 10мм2,
для серий DC, PC, DS, WS

92118900027
ZB10-10P-19-03A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 10,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900028
ZB10-10P-19-04A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 10,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900024
ZB10-10P-19-00A(H)
Маркировка клемм, пустая, печать: на плоттере Vario,
ориентация: горизонтальная, кол-во маркировочных полей: 10; для клемм 10мм2,
для серий DC, PC, DS, WS


Маркировка для клемм проходных 16 мм2

ФотоАртикулНаименованиеОписание

92118901290
ZT12-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере
Vario, ширина маркировочного поля: 12,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS





Перемычки для клемм

Перемычка для клемм 2,5мм2

ФотоАртикулНаименованиеОписаниеЦветКол-во
полюсов

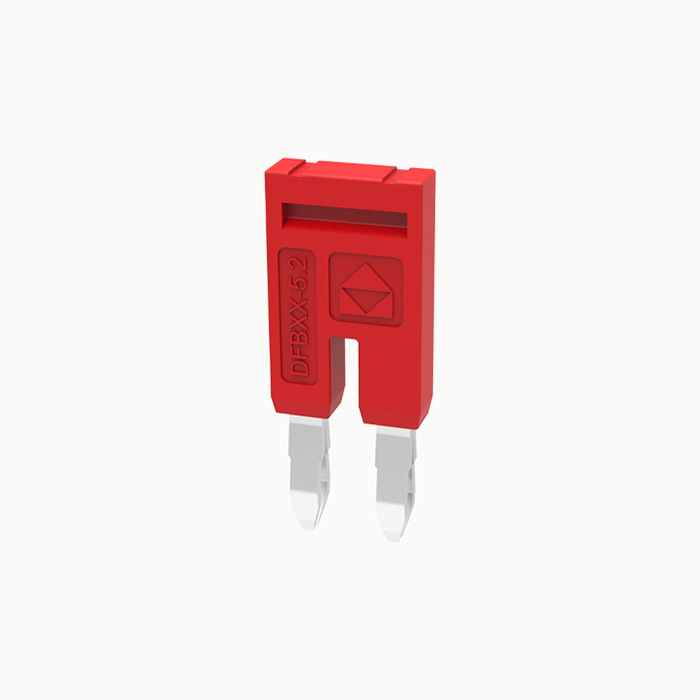

92119900047DFB2.5-02P-11-00A(H)Перемычка для клемм пружинных серии DS 2,5мм2

2

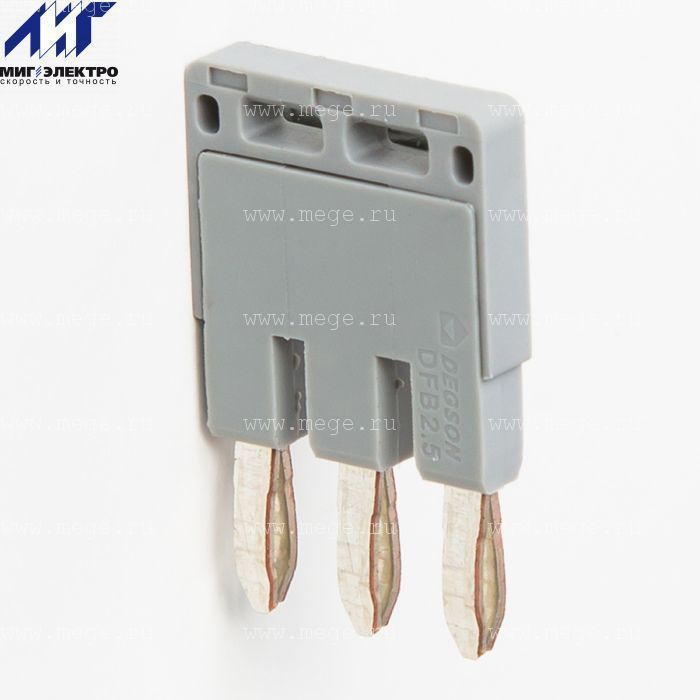

92119900049DFB2.5-03P-11-00A(H)Перемычка для клемм пружинных серии DS 2,5мм2

3

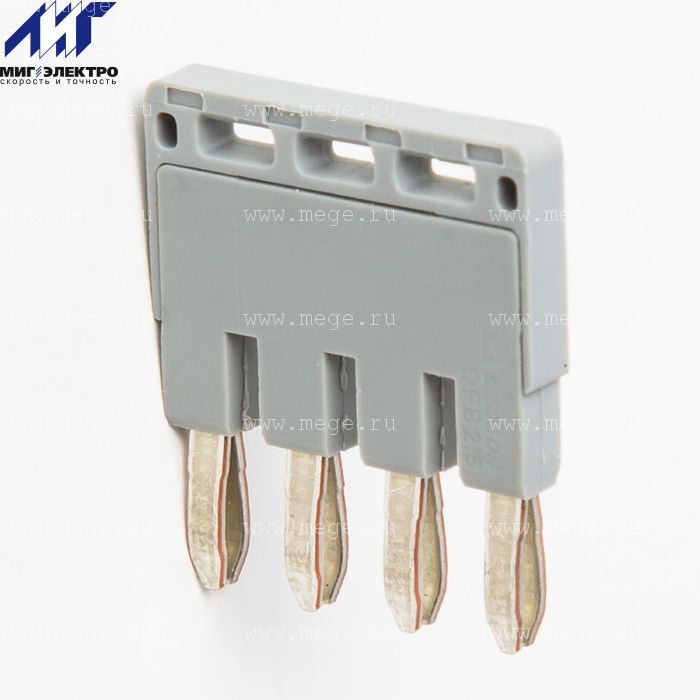

92119900051DFB2.5-04P-11-00A(H)Перемычка для клемм пружинных серии DS 2,5мм2

4

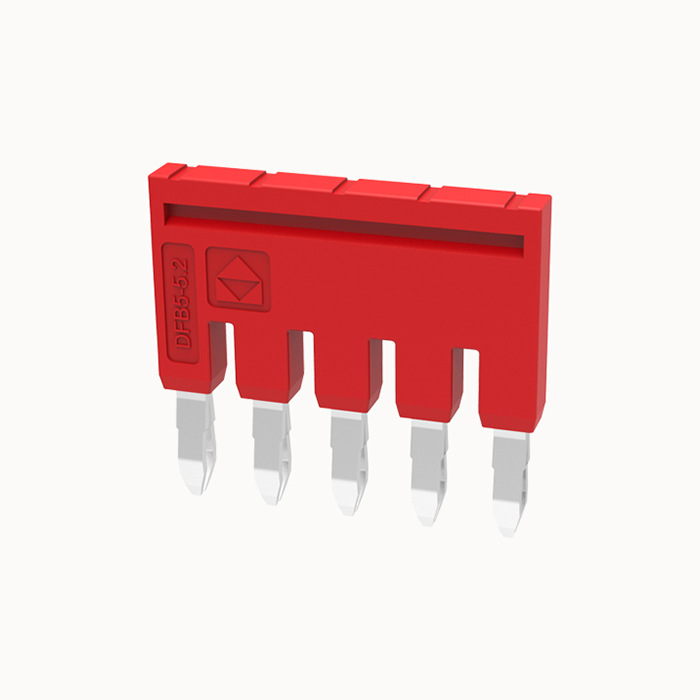

92119900052DFB2.5-05P-11-00A(H)Перемычка для клемм пружинных серии DS 2,5мм2

5

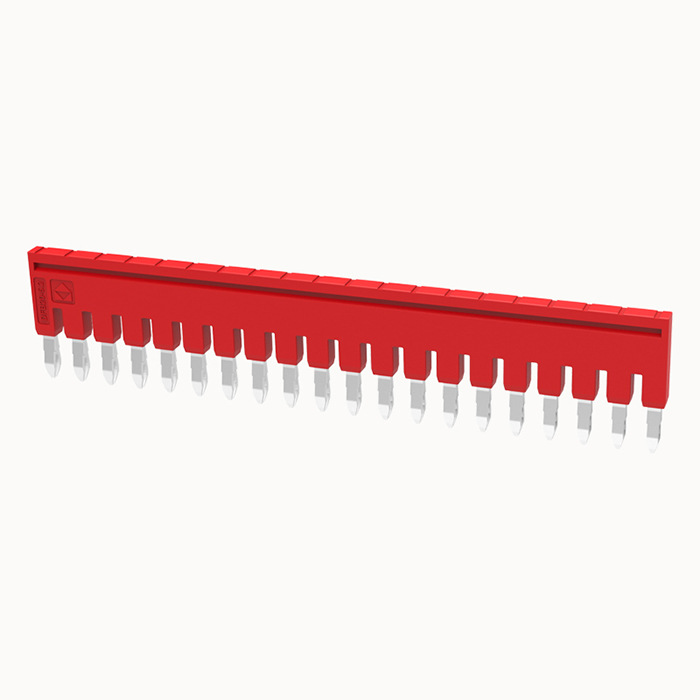

92119900056DFB2.5-10P-11-00A(H)Перемычка для клемм пружинных серии DS 2,5мм2

10



Перемычка для клемм 4мм2

ФотоАртикулНаименованиеОписаниеЦветКол-во
полюсов

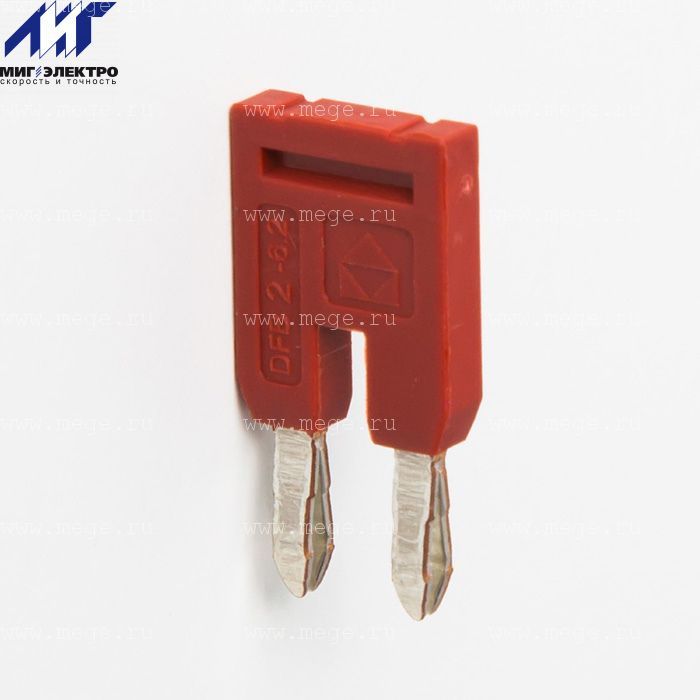

11060000386

DFB2-6.2-16-00A(H)

 Перемычка для клемм пружинных серии DS 4мм2

2

11060000390

DFB3-6.2-16-00A(H)

 Перемычка для клемм пружинных серии DS 4мм2

3

11060000398

DFB4-6.2-16-00A(H)

 Перемычка для клемм пружинных серии DS 4мм2

4

11060000399

DFB5-6.2-16-00A(H)

 Перемычка для клемм пружинных серии DS 4мм2

5

11060000391

DFB10-6.2-16-00A(H)

 Перемычка для клемм пружинных серии DS 4мм2

10


Перемычка для клемм 6мм2

ФотоАртикулНаименованиеОписаниеЦветКол-во
полюсов

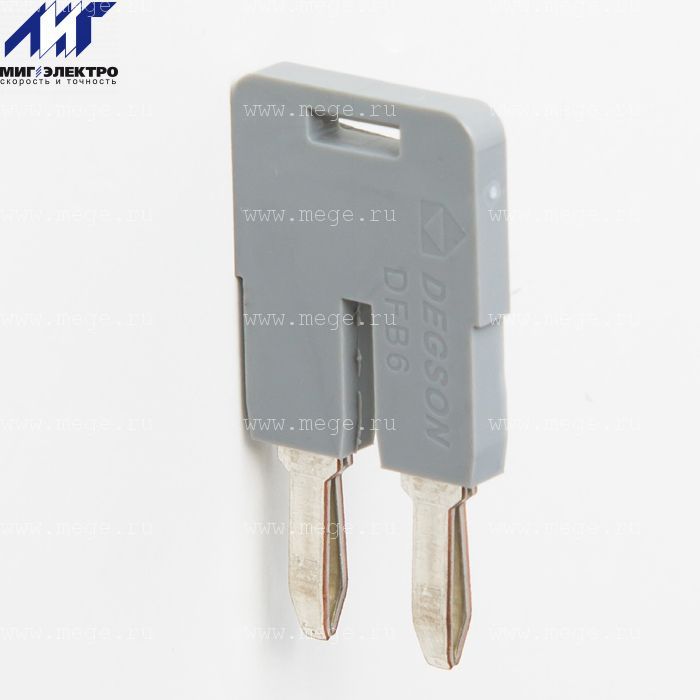

92119900063

DFB6-02P-11-00A(H)

 Перемычка для клемм пружинных серии DS 6мм2

2

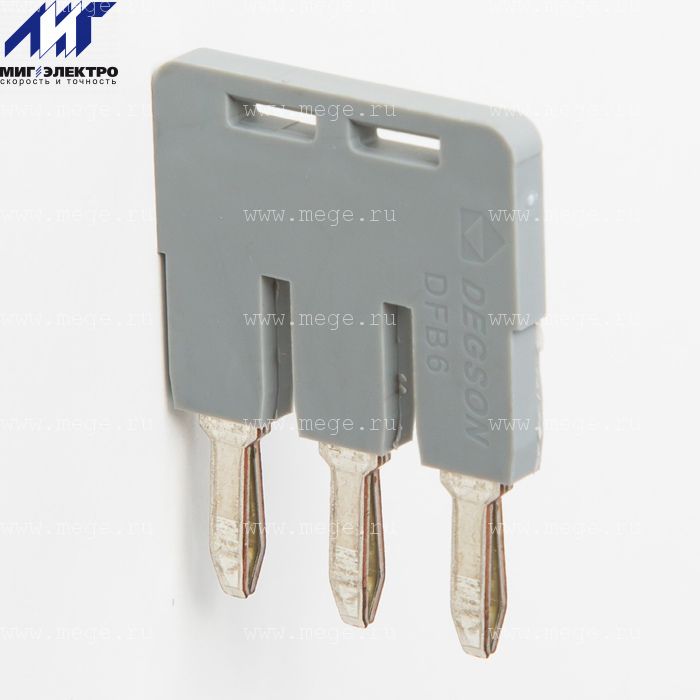

92119900064

DFB6-03P-11-00A(H)

 Перемычка для клемм пружинных серии DS 6мм2

3

92119900065

DFB6-04P-11-00A(H)

 Перемычка для клемм пружинных серии DS 6мм2

4

92119900066

DFB6-05P-11-00A(H)

 Перемычка для клемм пружинных серии DS 6мм2

5

92119900068

 DFB6-10P-11-00A(H) Перемычка для клемм пружинных серии DS 6мм2

10


Перемычка для клемм 10мм2

ФотоАртикулНаименованиеОписаниеЦветКол-во
полюсов

92119900032

DFB10-02P-11-00A(H)

 Перемычка для клемм пружинных серии DS 10мм2

2

92119900035

DFB10-05P-11-00A(H)

 Перемычка для клемм пружинных серии DS 10мм2

5


Перемычка для клемм 16мм2

ФотоАртикулНаименованиеОписаниеЦветКол-во
полюсов

92119900186

 DFB2-12.2-16-00A(H) Перемычка для клемм пружинных серии DS 16мм2

2



Концевые стопоры для клемм

ФотоАртикулНаименованиеОписание

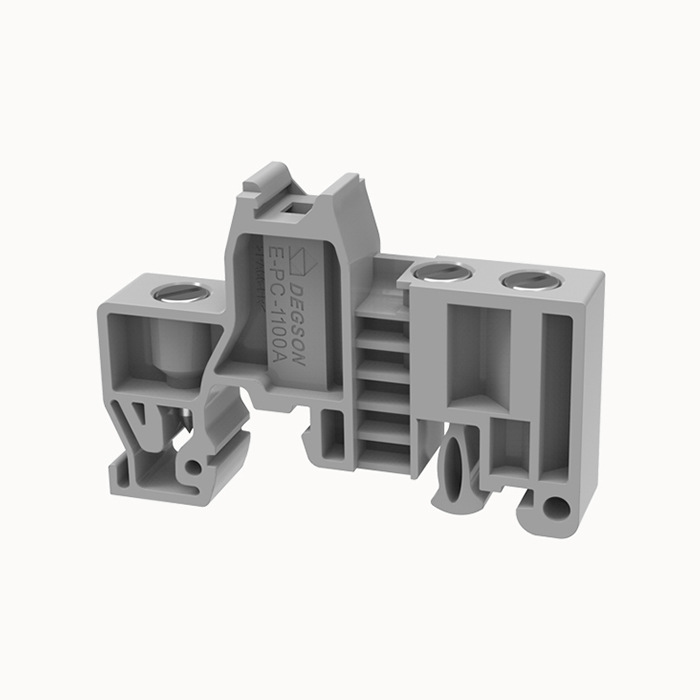

11060000073
E-PC-01P-11-00A(H)
Стопор концевой винтовой, серый, ширина 9,5мм

11060000074
E-PC-01P-11-1000A(H)
Стопор концевой винтовой, серый, ширина 9,5мм
11060000214
DLM2-01P-17-00A(H)
Держатель маркировки для концевого стопора E-PC

11060000127

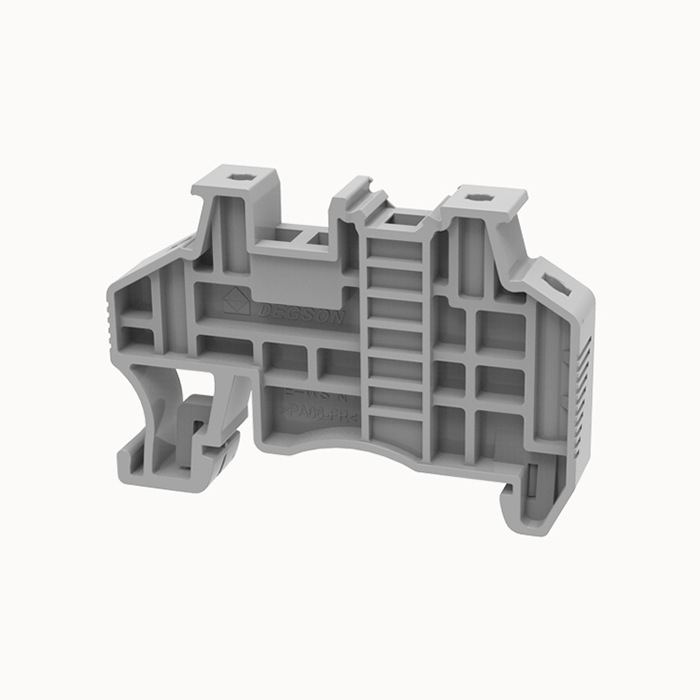

E-WS-01P-11-00A(H)
Стопор концевой вщелкивающийся, серый, ширина 10мм

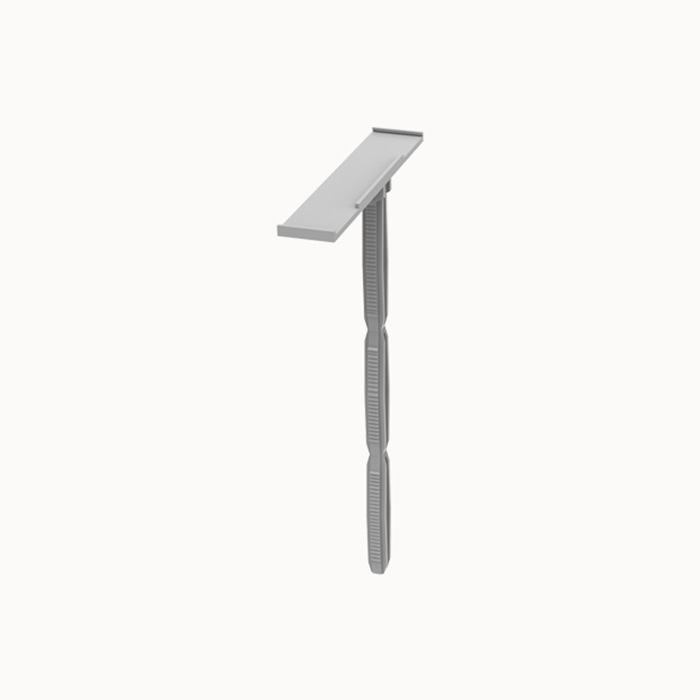

11060000210

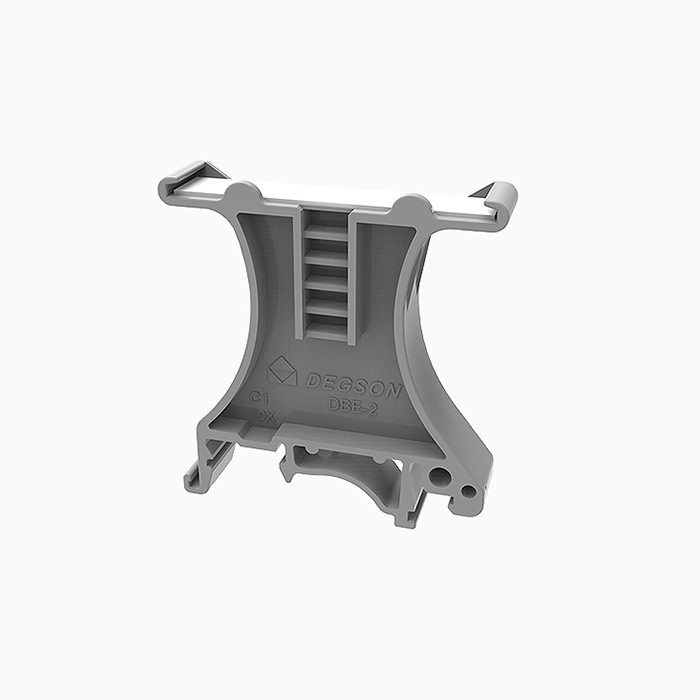

DBE-1-01P-11-00A(H)
Маркировка клеммного ряда

Разместить заказ или получить консультацию
Поделиться:
Просмотров 1921
