Винтовые клеммы на DIN-рейку DEGSON DC

Поделиться:
26.07.2022

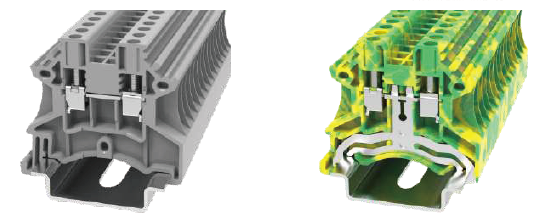

Винтовые клеммы на DIN-рейку DEGSON DC

Технические характеристики клемм с винтовым зажимом:


  • Альтернатива клеммам серии TB, UT и UK (Phoenix Contact)
  • Зажимная клетка и винт из стали
  • Корпус клеммы из негорючего полиамида PA66
  • Двойной ряд шунтирования (как у клемм серии UT Phoenix Contact)
  • Диапазон рабочих температур -40…+105 градусов Цельсия
  • Доступны типоразмеры клемм 2,5мм2…95мм2
  • Диапазон подключаемых проводов 0,2мм2…95мм2

Скачать каталог


В наличии на складе в Москве винтовые клеммы до 95мм2 производителя DEGSON и аксессуары для них. Ниже приведен перечень позиций:

Клеммы проходные на DIN-рейку с винтовым зажимом

Клеммы проходные 2,5мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения

11020000018

DC2.5-01P-11-00A(H)

Клемма проходная винтовая серая 2,5мм2, ширина 5,1мм, номинальный ток 24А

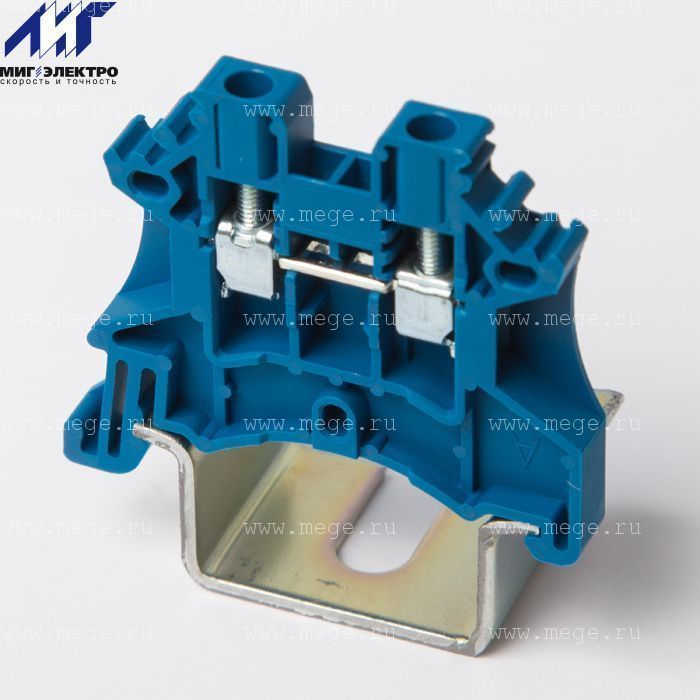

11020000019

DC2.5-01P-12-00A(H)

Клемма проходная винтовая синяя 2,5мм2, ширина 5,1мм, номинальный ток 24А

11020000028

DC2.5-PE-01P-1C-00A(H)

Клемма заземления винтовая желто-зеленая 2,5мм2, ширина 5,1мм

11060000079

D-DC2.5-01P-11-00A(H)
 Крышка торцевая для клеммы винтовой 2,5мм2 DC2.5 и 4мм2 DC4 серая


11020000067

DC2.5-TW-01P-11-00A(H)

Клемма проходная винтовая 3 контакта серая 2,5мм2, ширина 5,1мм, номинальный ток 24А

11060000229

D-DC2.5-TW-01P-11-00A(H)

Крышка торцевая для клеммы винтовой 2,5мм2 DC2.5-TW


11020000214

DC2.5-QU-01P-11-00A(H)

 Клемма проходная винтовая 4 контакта серая 2,5мм2,
ширина 5,1мм, номинальный ток 24А



Клеммы проходные 4мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11020000035

DC4-01P-11-00A(H)

Клемма проходная винтовая серая 4мм2, ширина 6,1мм, номинальный ток 32А

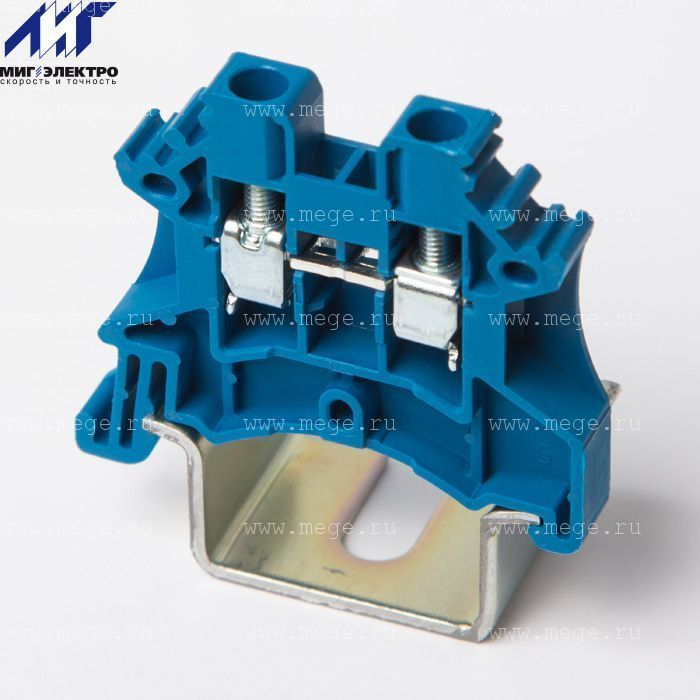

11020000037 DC4-01P-12-00A(H)

Клемма проходная винтовая синяя 4мм2, ширина 6,1мм, номинальный ток 32А

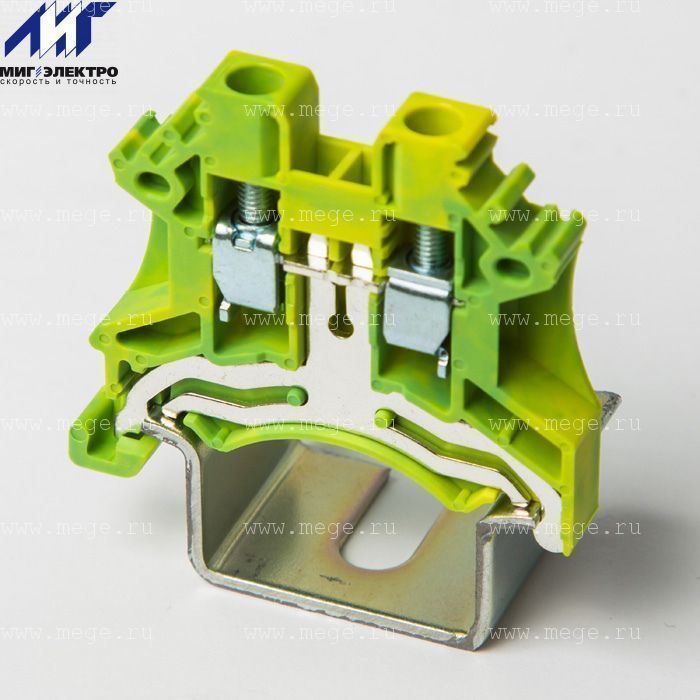

11020000046

DC4-PE-01P-1C-00A(H)

Клемма заземления винтовая 4мм2 желто-зеленая, ширина 6,1мм


11060000079 D-DC2.5-01P-11-00A(H) Крышка торцевая для клеммы винтовой 2,5мм2 DC2.5 и 4мм2 DC4

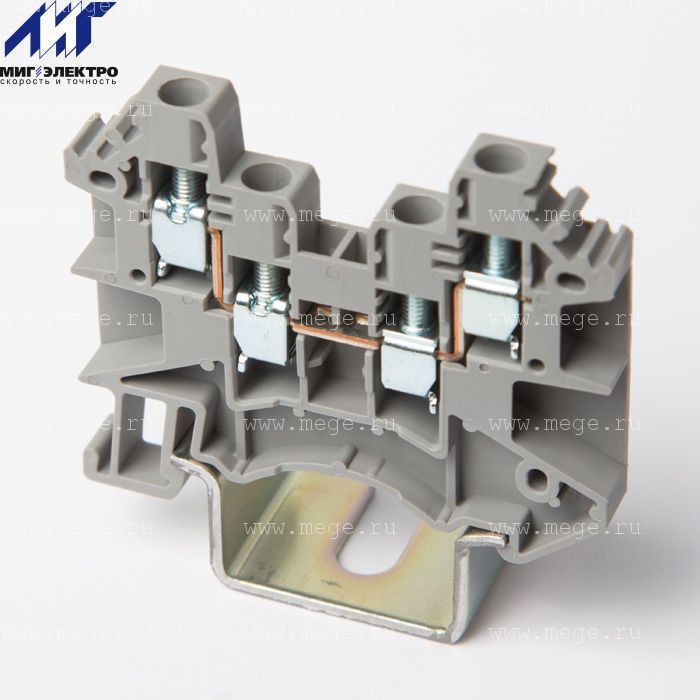

11020000188

 		DC4-QU-01P-11-00A(H) Клемма проходная винтовая 4 контакта серая 4мм2, ширина 6,1мм, номинальный ток 32А


11060000384

 		D-DC4-QU-01P-11-00A(H) Крышка торцевая для клеммы винтовой 4мм2 DC4-QU




Клеммы проходные 6мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11020000047

DC6-01P-11-00A(H)

Клемма проходная винтовая серая 6мм2, ширина 8мм, номинальный ток 41А

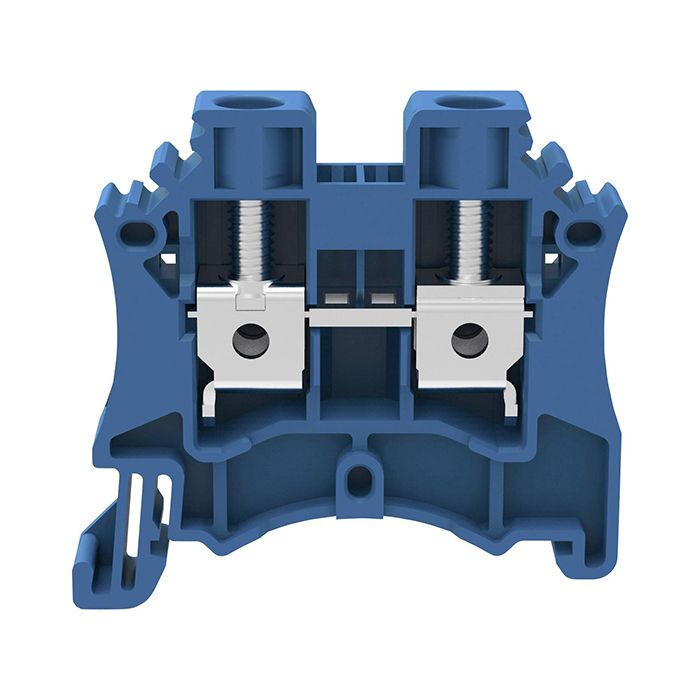

11020000048

DC6-01P-12-00A(H) Клемма проходная винтовая синяя 6мм2, ширина 8мм, номинальный ток 41А

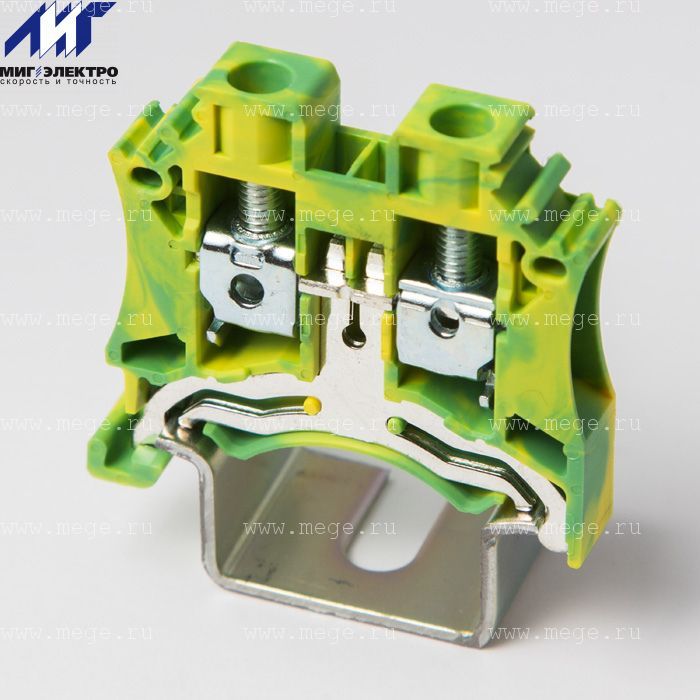

11020000057

DC6-PE-01P-1C-00A(H)

Клемма заземления винтовая 6мм2, ширина 8мм


11060000080

D-DC6-01P-11-00A(H) Крышка торцевая для клеммы винтовой 6мм2 DC6 и 10мм2 DC10




Клеммы проходные 10мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11020000001

DC10-01P-11-00A(H)

Клемма проходная винтовая серая 10мм2, ширина 8мм, номинальный ток 57А


11020000002

DC10-01P-12-00A(H)

Клемма проходная винтовая синяя 10мм2, ширина 8мм, номинальный ток 57А


11020000011

DC10-PE-01P-1C-00A(H)

 Клемма заземления винтовая желто-зеленая 10мм2, ширина 8мм


11060000080

D-DC6-01P-11-00A(H)

Крышка торцевая для клеммы винтовой 6мм2 DC6 и 10мм2 DC10




Клеммы проходные 16мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения

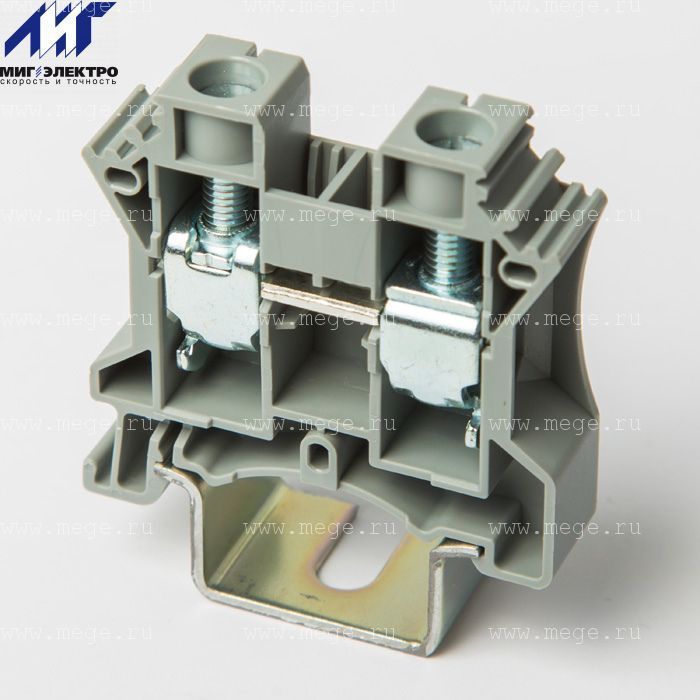

11020000012

DC16-01P-11-00A(H)

Клемма проходная винтовая серая 16мм2, ширина 12мм, номинальный ток 76А


11020000013

DC16-01P-12-00A(H)

Клемма проходная винтовая синяя 16мм2, ширина 12мм, номинальный ток 76А

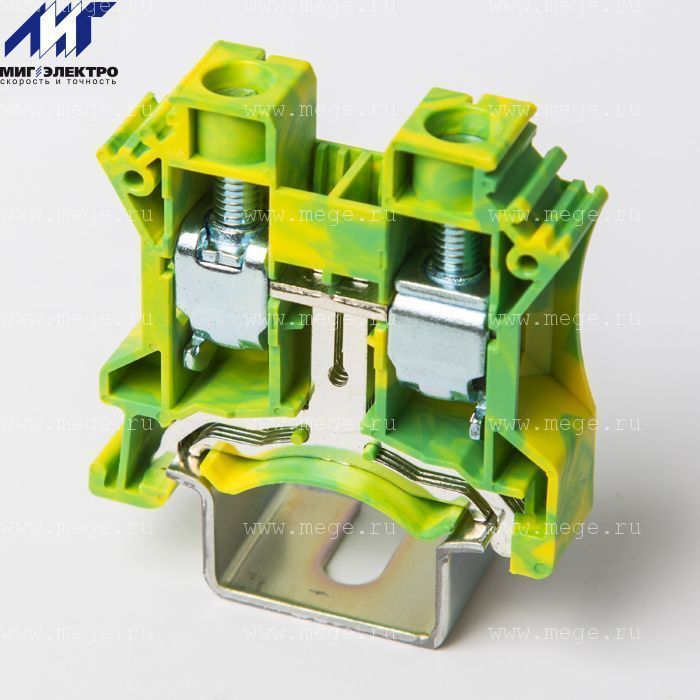

11020000017

DC16-PE-01P-1C-00A(H)

Клемма заземления винтовая желто-зеленая 16мм2, ширина 12мм


11060000076

D-DC16-01P-11-00A(H)

Крышка торцевая для клеммы винтовой 16мм2 DC16





Клеммы проходные 35…95мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения

11020000029

DC35-01P-11-00A(H)

 Клемма проходная винтовая, Сечение: 0,5 мм2 - 35 мм2, Номинальный ток 125А, Ширина: 16,0 мм,
Цвет: серый, Тип монтажа: NS 35

11020000030

DC35-01P-12-00A(H)

 Клемма проходная винтовая, Сечение: 0,5 мм2 - 35 мм2, Номинальный ток 125А, Ширина: 16,0 мм,
Цвет: синий, Тип монтажа: NS 35
11020000034

DC35-PE-01P-1C-00A(H)

 Клемма заземления винтовая, Сечение: 2,5 мм2 - 35 мм2, Номинальный ток 125А, Ширина: 16,0 мм,
Цвет: желто-зеленый, Тип монтажа: NS 35
11020000216

DC50-01P-11-00A(H)

 Клемма проходная винтовая, Сечение: 16 мм2 - 50 мм2, Ном. Ток: 150А, Ширина: 20,0 мм,
Цвет: серый, Тип монтажа: NS 35

11020000030

DC50-01P-12-00A(H)

 Клемма проходная винтовая, Сечение: 16 мм2 - 50 мм2, Ном. Ток: 150А, Ширина: 20,0 мм,
Цвет: синий, Тип монтажа: NS 35

11020000218

DC50-PE-01P-1C-00A(H)

 Клемма заземления винтовая, Сечение: 16 мм2 - 50мм2, Ширина: 20,0 мм,
Цвет: желто-зеленый, Тип монтажа: NS 35
11020000213

DC95-01P-11-00A(H)

 Клемма проходная винтовая, Сечение: 25 кв.мм - 95 кв.мм, Ном. Ток: 232А, Ширина: 25,0 мм,
Цвет: серый, Тип монтажа: NS 35




Клеммы многоуровневые DEGSON

Клемма двухуровневая винтовая 2,5мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения


11020000073

DCKKB2.5-01P-11-00A(H)

Клемма винтовая двухуровневая 2,5мм2 серая, ширина 5,1мм, номинальный ток 24А


11060000232 D-DCKKB2.5-01P-11-00A(H) Крышка торцевая для клеммы винтовой 2,5-4мм2 DCKKB2.5 и DCKKB4




Клемма двухуровневая винтовая 4мм2

Фото

Артикул

Наименование

Описание

Цвет

Схема
подключения

11020000126

DCKKB4-01P-11-00A(H)

 Клемма винтовая двухуровневая серая 4мм2, ширина 5,1мм, номинальный ток 32А


11060000232 D-DCKKB2.5-01P-11-00A(H) Крышка торцевая для клеммы винтовой 2,5-4мм2 DCKKB2.5 и DCKKB4







Маркировка для клемм DEGSON

Маркировка для клемм проходных пружинных 1.5 мм2

ФотоАртикулНаименованиеОписание

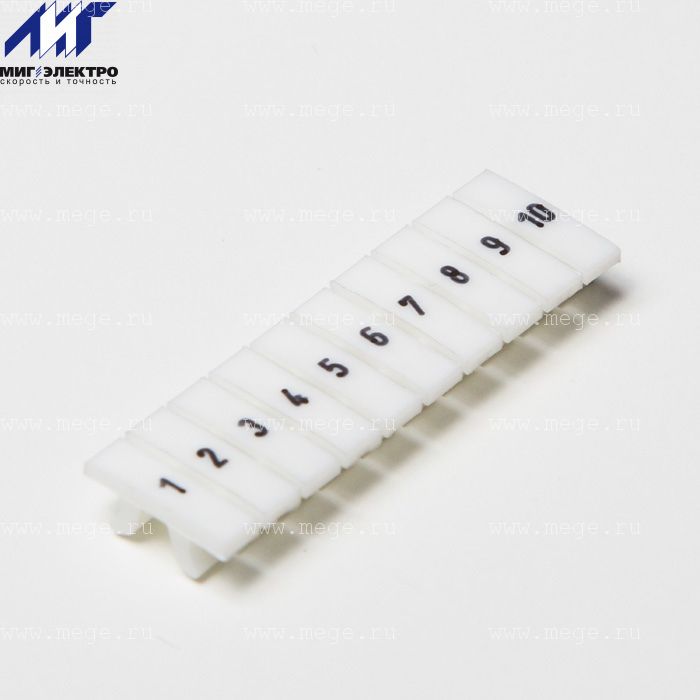

92118900095
ZB3.5-10P-19-01A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900096
ZB3.5-10P-19-02A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

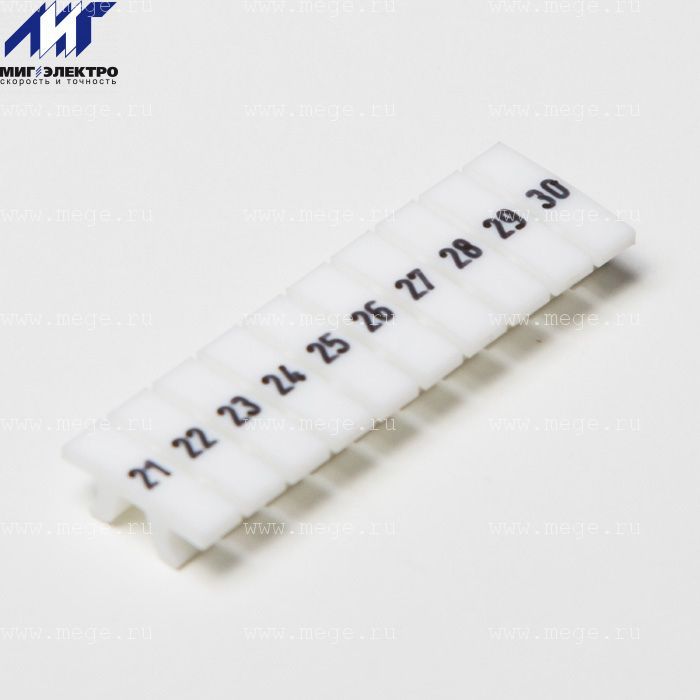

92118900097
ZB3.5-10P-19-03A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900094
ZB3.5-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 3,5мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 2.5 мм2

ФотоАртикулНаименованиеОписание

92118900295
ZB5-10P-19-40A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

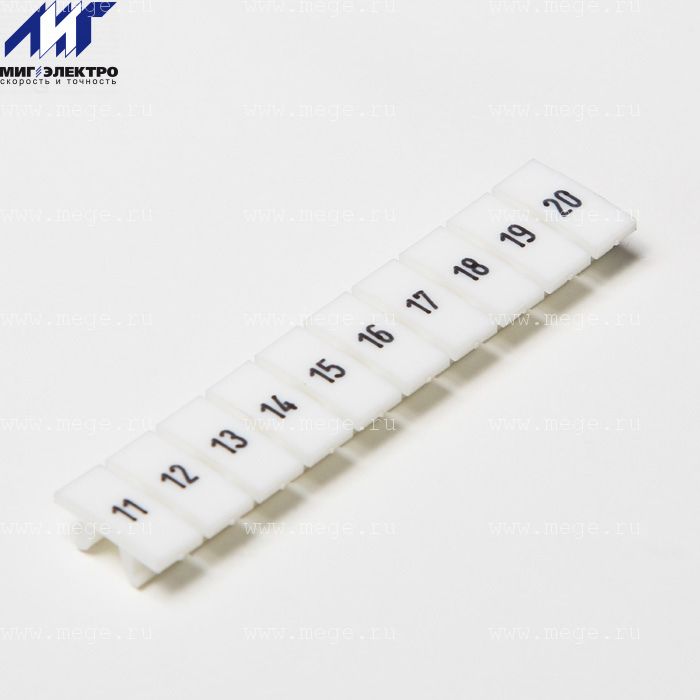

92118900159
ZB5-10P-19-19A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900160
ZB5-10P-19-20A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

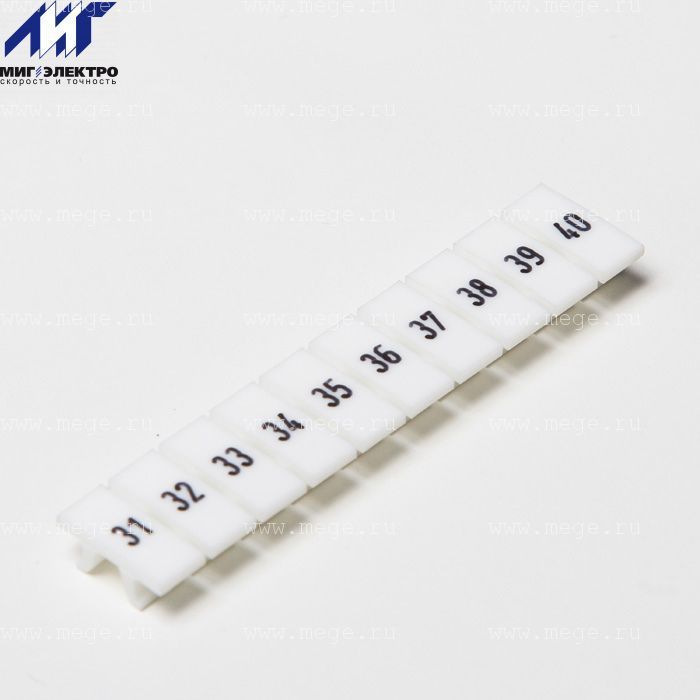

92118900166
ZB5-10P-19-21A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900169
ZB5-10P-19-22A(H)
Маркировка клемм, символы 41…50, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

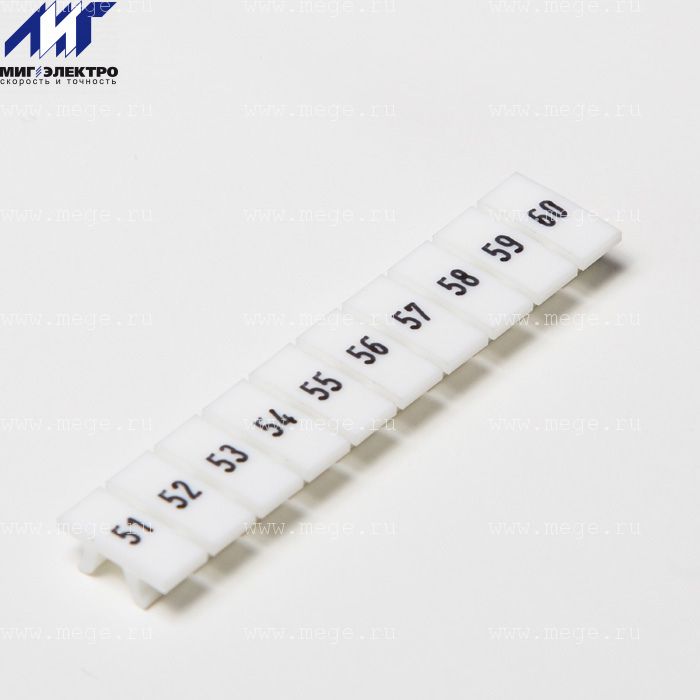

92118900224
ZB5-10P-19-32A(H)
Маркировка клемм, символы 51…60, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900235
ZB5-10P-19-33A(H)
Маркировка клемм, символы 61…70, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

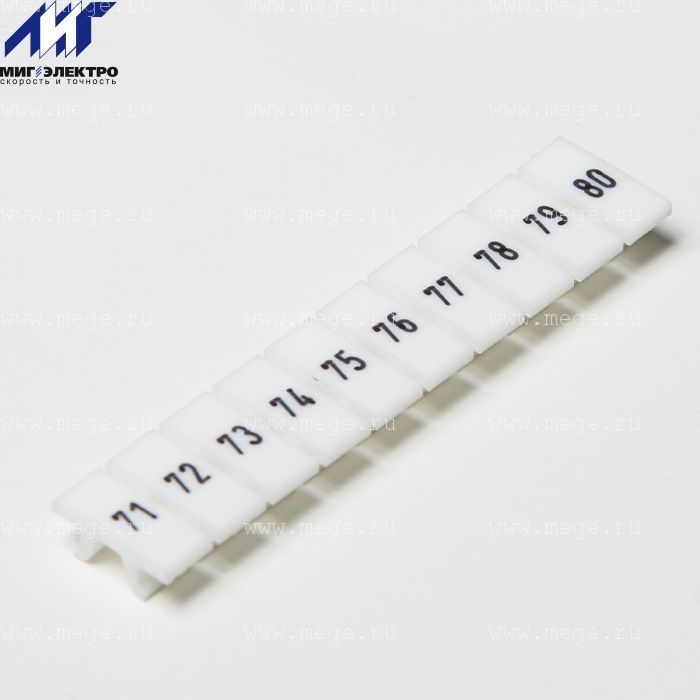

92118900246
ZB5-10P-19-34A(H)
Маркировка клемм, символы 71…80, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

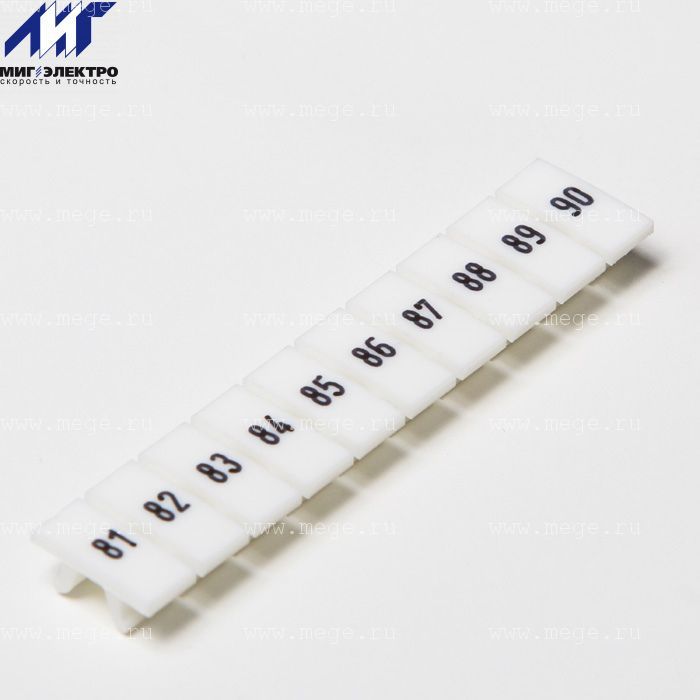

92118900296
ZB5-10P-19-41A(H)
Маркировка клемм, символы 81…90, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900307
ZB5-10P-19-42A(H)
Маркировка клемм, символы 91…100, ориентация: горизонтально,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900129
ZB5-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 5,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 4 мм2

ФотоАртикулНаименованиеОписание

92118900431
ZB6-10P-19-09A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм,кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

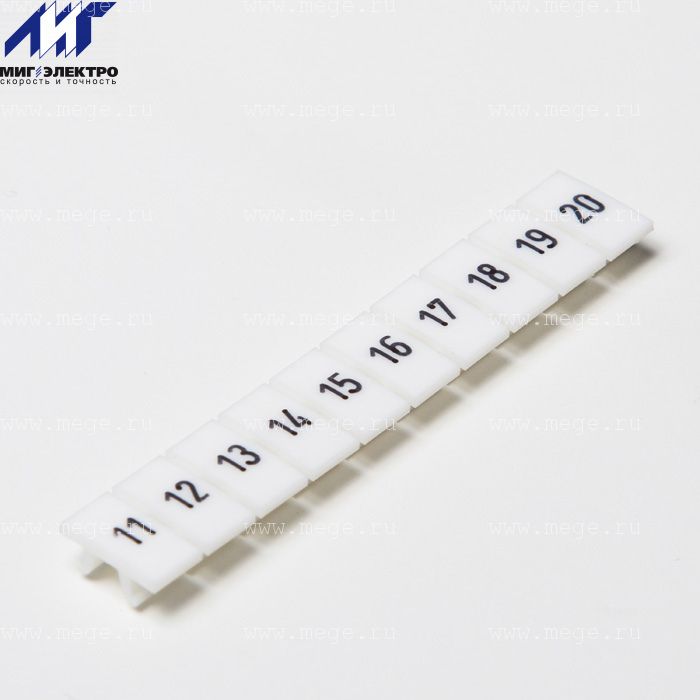

92118900440
ZB6-10P-19-10A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900448
ZB6-10P-19-11A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

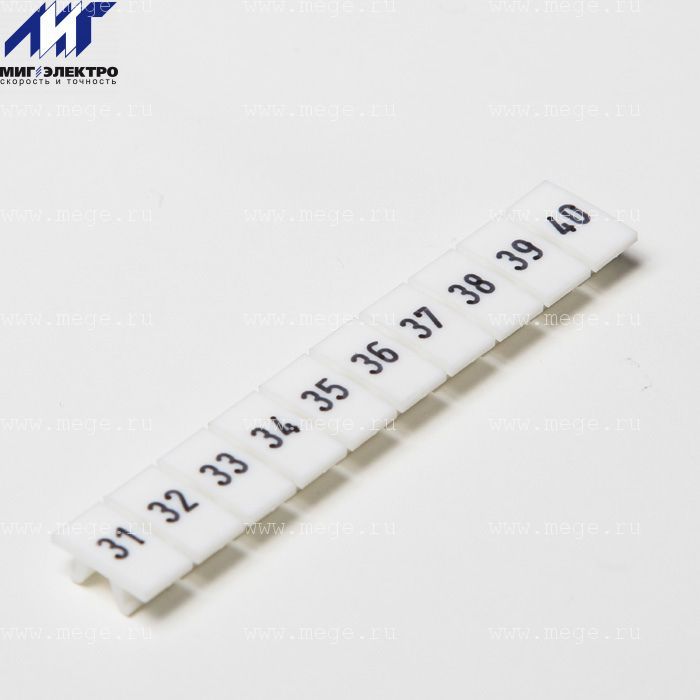

92118900459
ZB6-10P-19-12A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900469
ZB6-10P-19-13A(H)
Маркировка клемм, символы 41…50, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

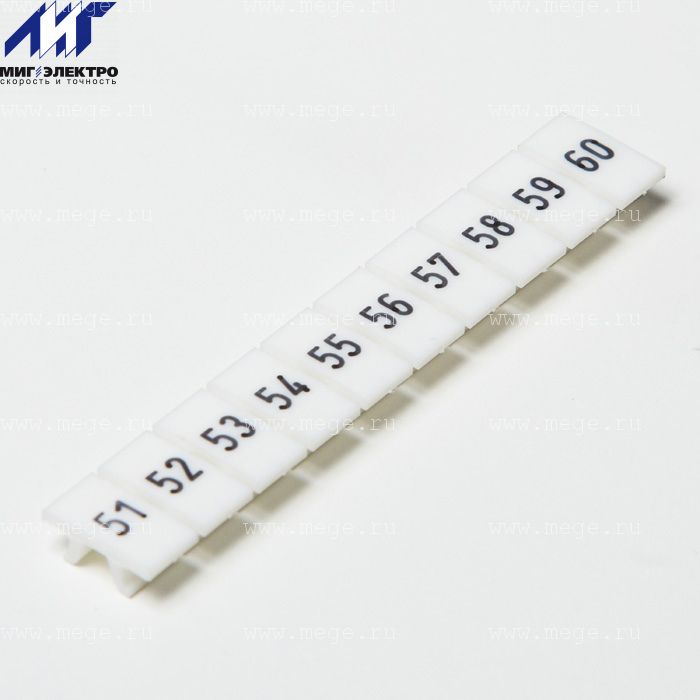

92118900503
ZB6-10P-19-17A(H)
Маркировка клемм, символы 51…60, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

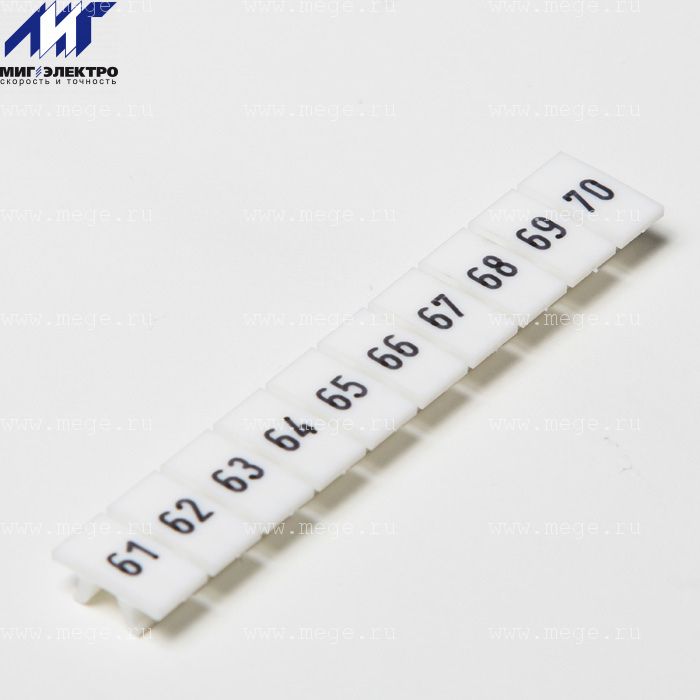

92118900508
ZB6-10P-19-18A(H)
Маркировка клемм, символы 61…70, ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

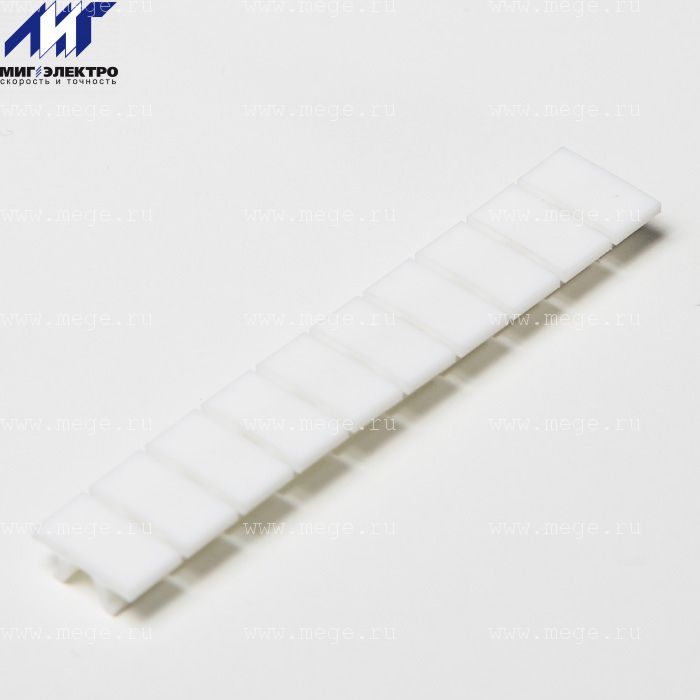

92118900430
ZB6-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 6 мм2

ФотоАртикулНаименованиеОписание

92118900579
ZB8-10P-19-01A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

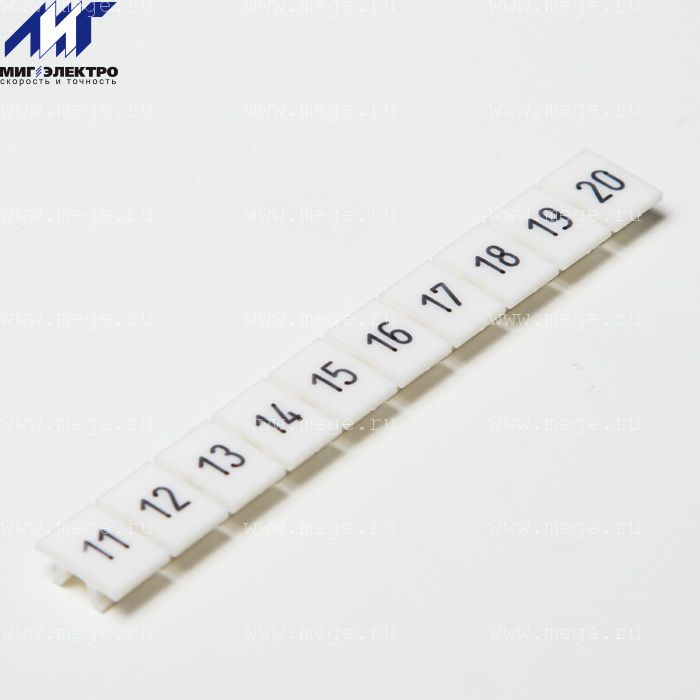

92118900580
ZB8-10P-19-02A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

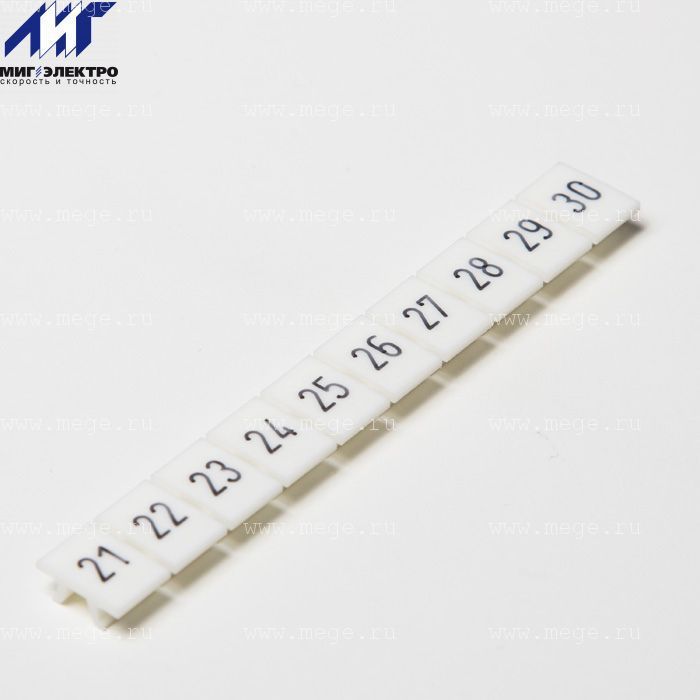

92118900581
ZB8-10P-19-03A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

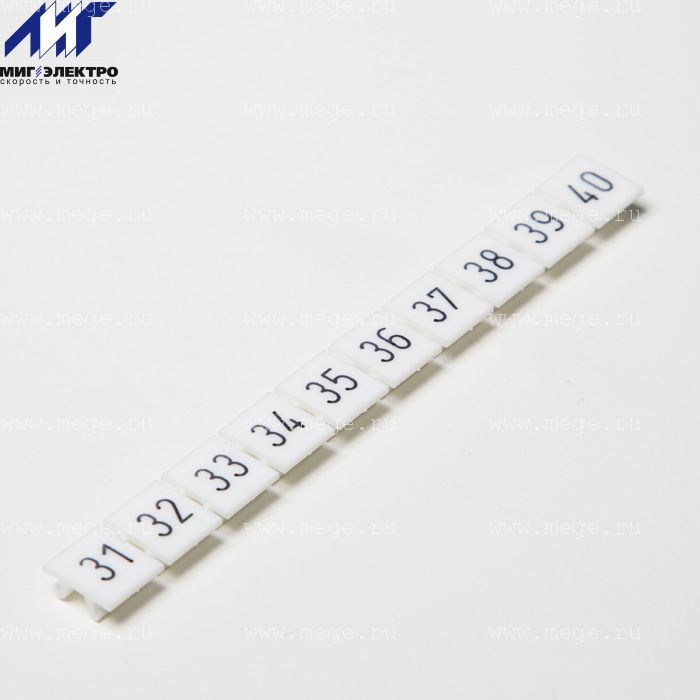

92118900582

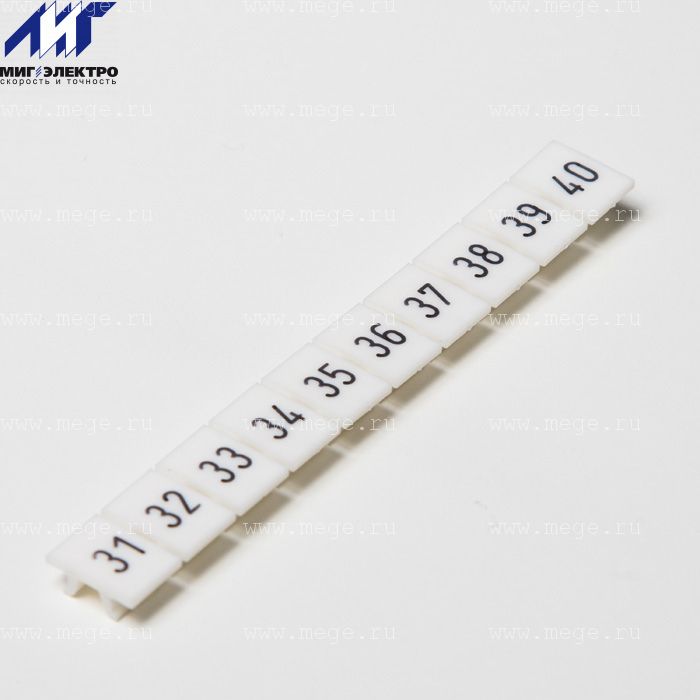

ZB8-10P-19-04A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900578
ZB8-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере Vario,
ширина маркировочного поля: 8,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для клемм проходных 10 мм2

ФотоАртикулНаименованиеОписание

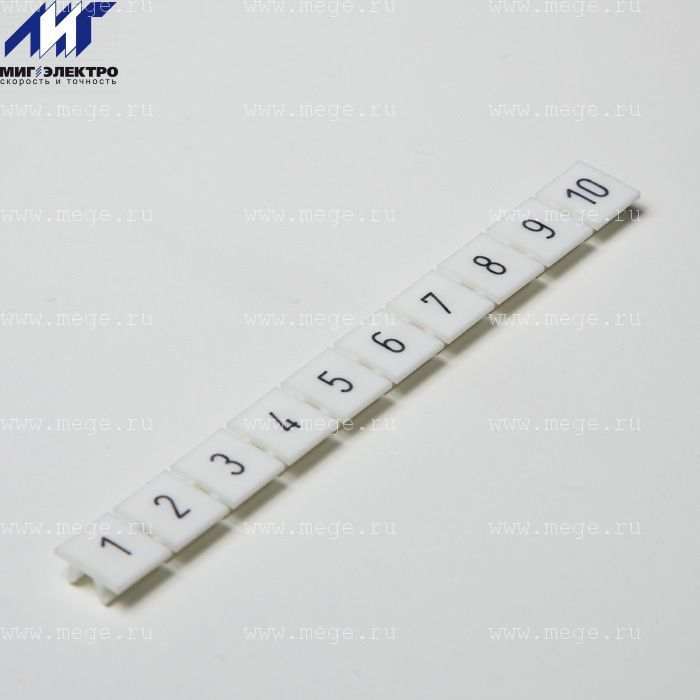

92118900025
ZB10-10P-19-01A(H)
Маркировка клемм, символы 1…10, ориентация: горизонтальная,
печать: на плоттере Vario, кол-во маркировочных полей: 10; для клемм 10мм2,
для серий DC, PC, DS, WS

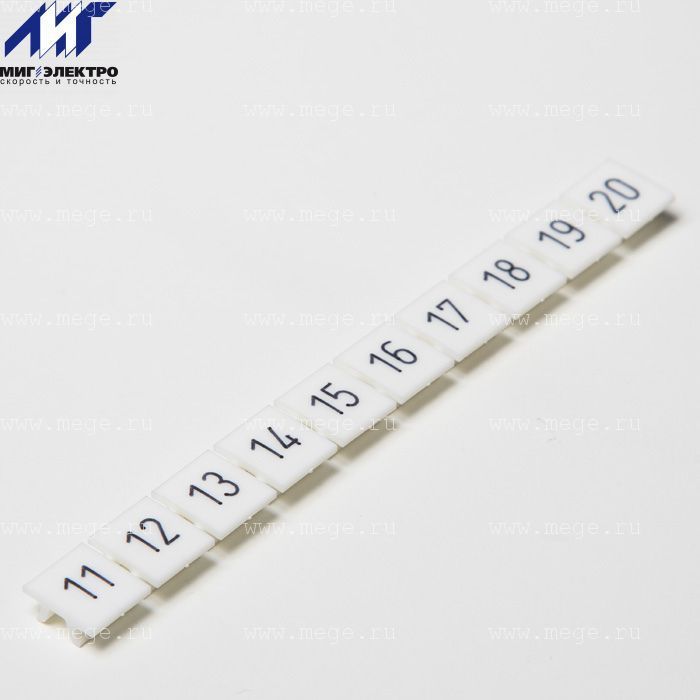

92118900026
ZB10-10P-19-02A(H)
Маркировка клемм, символы 11…20, ориентация: горизонтальная,
печать: на плоттере Vario, кол-во маркировочных полей: 10; для клемм 10мм2,
для серий DC, PC, DS, WS

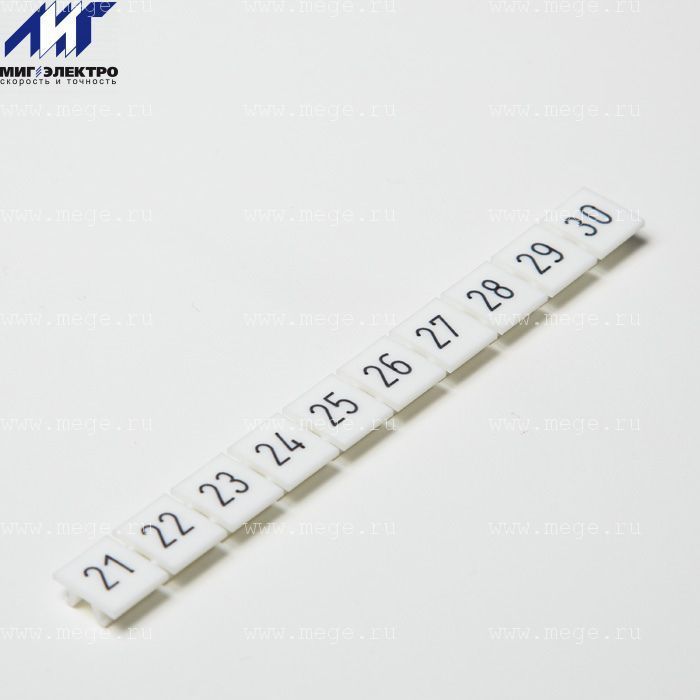

92118900027
ZB10-10P-19-03A(H)
Маркировка клемм, символы 21…30, ориентация: горизонтально,
ширина маркировочного поля: 10,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900028
ZB10-10P-19-04A(H)
Маркировка клемм, символы 31…40, ориентация: горизонтально,
ширина маркировочного поля: 10,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS

92118900024
ZB10-10P-19-00A(H)
Маркировка клемм, пустая, печать: на плоттере Vario,
ориентация: горизонтальная, кол-во маркировочных полей: 10; для клемм 10мм2,
для серий DC, PC, DS, WS


Маркировка для клемм проходных 16…95 мм2

ФотоАртикулНаименованиеОписание

92118901290
ZT12-10P-19-00A(H)
Маркировка клемм, пустая, ориентация: горизонтально, печать: на плоттере
Vario, ширина маркировочного поля: 12,2мм, кол-во маркировочных полей: 10;
для клемм серий DC, PC, DS, WS


Маркировка для винтовых клемм с термотрансферной печатью

Фото

Артикул

Наименование

Сечение,
мм2

Описание

99020000073

PTT-00A(H)

 - Термотрансферный принтер, печать на
маркировке для клемм: ZC, ZS, ZSF
99020000086

PTT-RIBBON-110*300-BK

 - Риббон для принтера PTT
11060000590

ZS3.5-136P-19-00A(H)

 1,5 Маркировка клемм, пустая, печать: принтер PTT,
ширина маркировочного поля: 3,5 мм, кол-во маркировочных полей: 136
11060000591

ZS5-96P-19-00A(H)

 2,5 Маркировка клемм, пустая, печать: плоттер Vario, принтер PTT,
ориентация: горизонтально, ширина маркировочного поля: 5,2мм,
кол-во маркировочных полей: 96; для клемм серий DC, PC
92118901439

ZC5-120P-19-00A(H)

 2,5 Маркировка клемм, пустая, печать: плоттер Vario,
принтер PTT, ориентация: горизонтально, ширина маркировочного поля: 5.1мм,
кол-во маркировочных полей: 120;
установка: глубокий паз; для клемм серии DC
11060000592

ZS6-80P-19-00A(H)

 4 Маркировка клемм, пустая, печать: плоттер Vario, принтер PTT,
ориентация: горизонтально,
ширина маркировочного поля: 6,2мм, кол-во маркировочных полей: 80; для клемм серий DC, PC
11060000593

ZS8-56P-19-00A(H)

 6 Маркировка клемм, пустая, печать: плоттер Vario, принтер PTT,
ориентация: горизонтально, ширина маркировочного поля: 8,2мм,
кол-во маркировочных полей: 56; установка: глубокий паз; для клемм серий DS, PC
11060000594

ZS10-48P-19-00A(H)

 10 Маркировка клемм, пустая, печать: плоттер Vario, принтер PTT,
ориентация: горизонтально, ширина маркировочного поля: 10,2мм,
кол-во маркировочных полей: 48; установка: глубокий паз; для клемм серий DS, PC
11060000595

ZS12-40P-19-00A(H)

 16…95 Маркировка клемм, пустая, печать: плоттер Vario, принтер PTT,
ориентация: горизонтально, ширина маркировочного поля: 12,2мм,
кол-во маркировочных полей: 40; установка: глубокий паз; для клемм серий DS, PC





Перемычки для клемм

В отличие от клемм Phoenix Contact, построенных на системе Clipline complete, у клемм DEGSON в каждой серии будут разные виды перемычек для шунтирования.

Перемычки 2,5мм2

Фото

Артикул

Наименование

Описание

Цвет

Кол-во
полюсов


92119900006

DFA2.5-02P-11-00A(H)

 Перемычка для клемм винтовых серии DC 2,5мм2

2

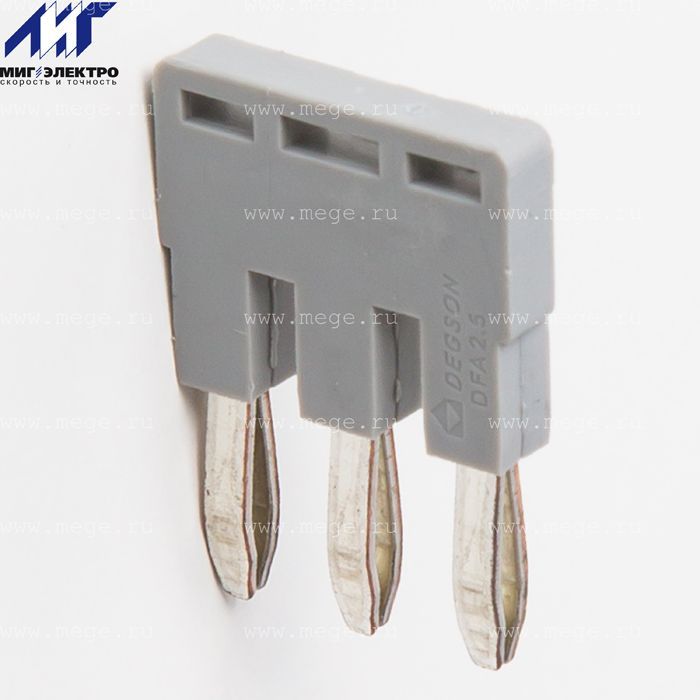

92119900007 DFA2.5-03P-11-00A(H)Перемычка для клемм винтовых серии DC 2,5мм2

3

92119900008

DFA2.5-04P-11-00A(H)

Перемычка для клемм винтовых серии DC 2,5мм2

4

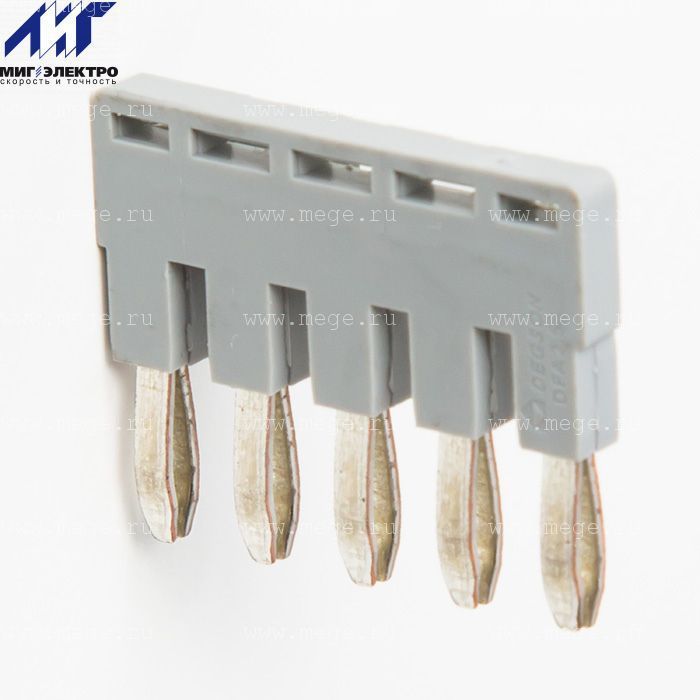

92119900009 DFA2.5-05P-11-00A(H)Перемычка для клемм винтовых серии DC 2,5мм2

5

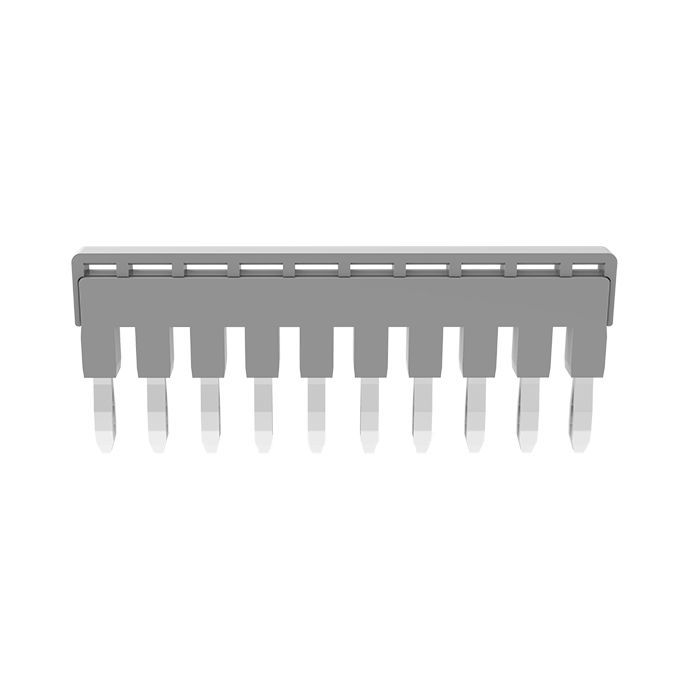

92119900010

 DFA2.5-10P-11-00A(H)Перемычка для клемм винтовых серии DC 2,5мм2

10


Перемычки 4мм2

Фото

Артикул

Наименование

Описание

Цвет

Кол-во
полюсов

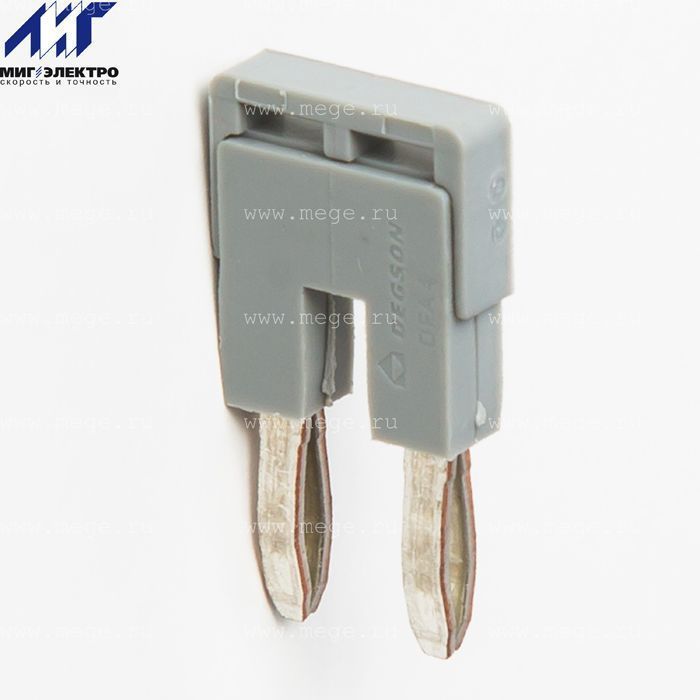

92119900015

DFA4-02P-11-00A(H)

 Перемычка для клемм винтовых серии DC 4мм2

2

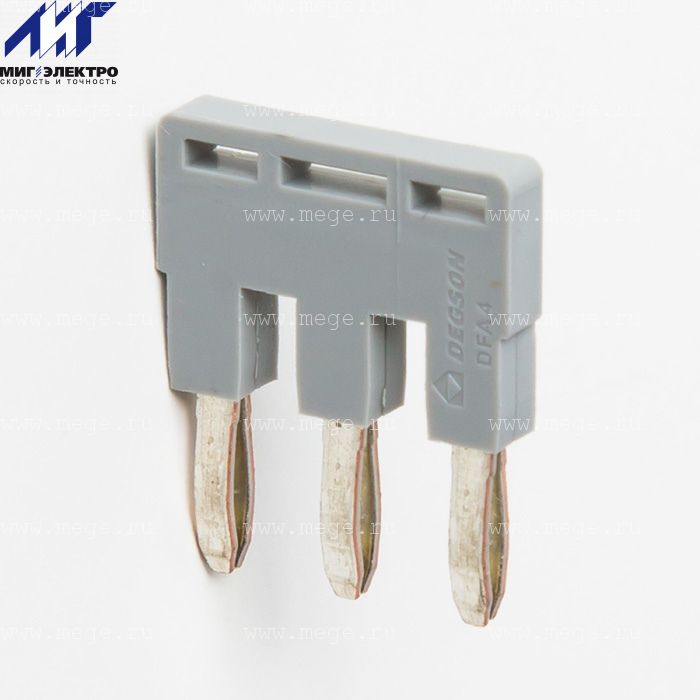

92119900017

DFA4-03P-11-00A(H)

 Перемычка для клемм винтовых серии DC 4мм2

3

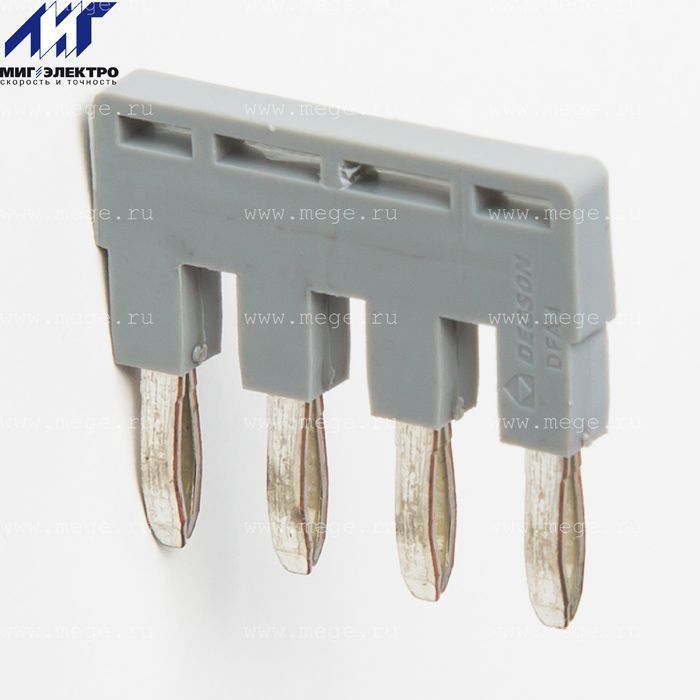

92119900018

DFA4-04P-11-00A(H)

 Перемычка для клемм винтовых серии DC 4мм2

4

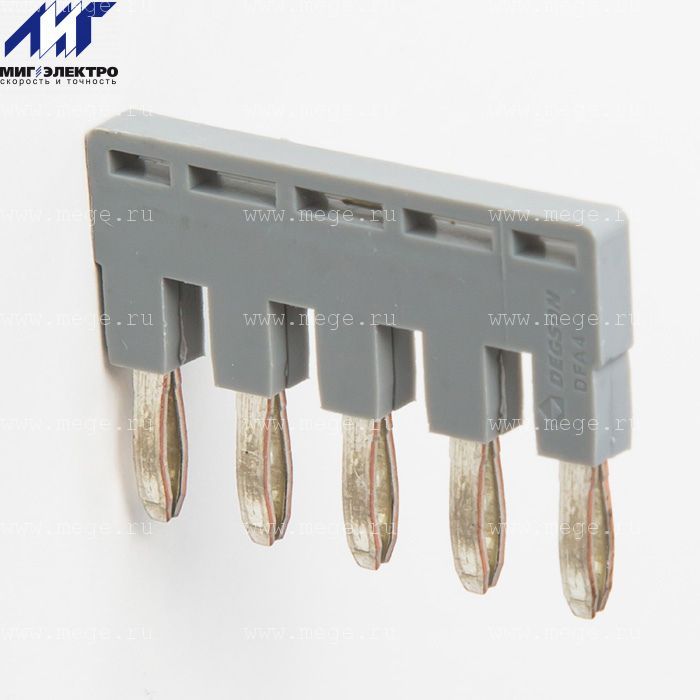

92119900019 DFA4-05P-11-00A(H)Перемычка для клемм винтовых серии DC 4мм2

 5
92119900020

DFA4-06P-11-00A(H)

 Перемычка для клемм винтовых серии DC 4мм2, 6 полюсов, серая 6

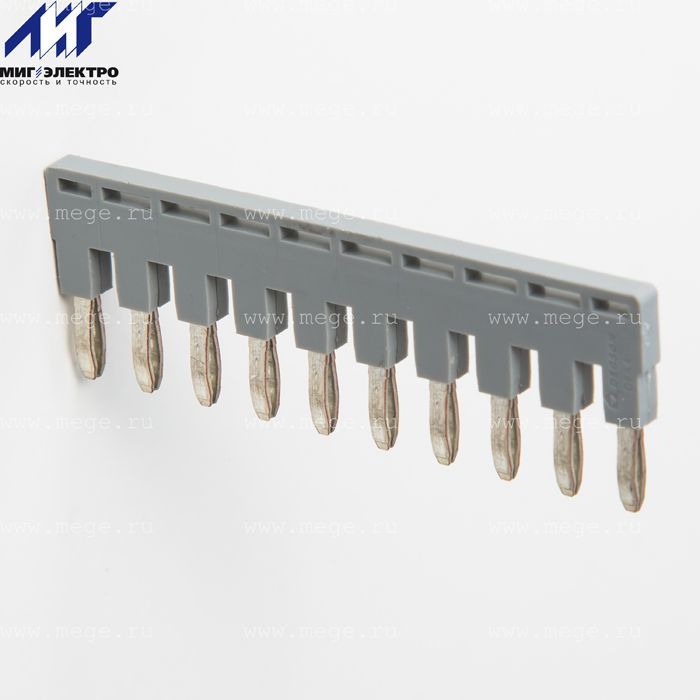

92119900024

 DFA4-10P-11-00A(H) Перемычка для клемм винтовых серии DC 4мм2

10


Перемычки 6мм2

Фото

Артикул

Наименование

Описание

Цвет

Кол-во
полюсов


92119900025

DFA6-02P-11-00A(H)

 Перемычка для клемм винтовых серии DC 6мм2

2

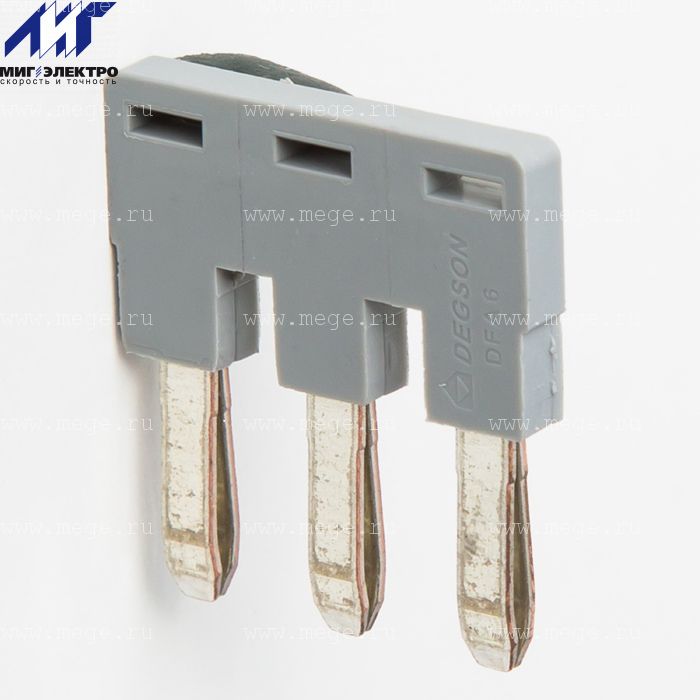

92119900027 DFA6-03P-11-00A(H) Перемычка для клемм винтовых серии DC 6мм2

 3
92119900029

DFA6-05P-11-00A(H)

 Перемычка для клемм винтовых серии DC 6мм2, 5 полюсов, серая 5

92119900031

DFA6-10P-11-00A(H)

 Перемычка для клемм винтовых серии DC 6мм2

10


Перемычки 10мм2

Фото

Артикул

Наименование

Описание

Цвет

Кол-во
полюсов

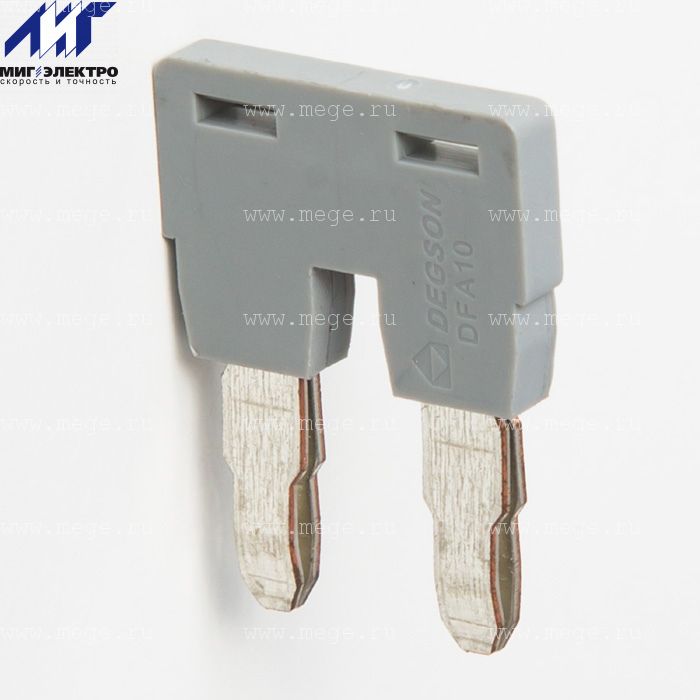

92119900001

DFA10-02P-11-00A(H)

 Перемычка для клемм винтовых серии DC 10мм2

2
92119900002

DFA10-03P-11-00A(H)

 Перемычка для клемм винтовых серии DC 10мм2, 3 полюса, серая 3
92119900184

DFA10-05P-11-00A(H)

 Перемычка для клемм винтовых серии DC 10мм2, 5 полюсов, серая 5
92119900003

DFA10-10P-11-00A(H)

 Перемычка для клемм винтовых серии DC 10мм2, 10 полюсов, серая 10


Перемычки 16мм2

Фото

Артикул

Наименование

Описание

Цвет

Кол-во
полюсов

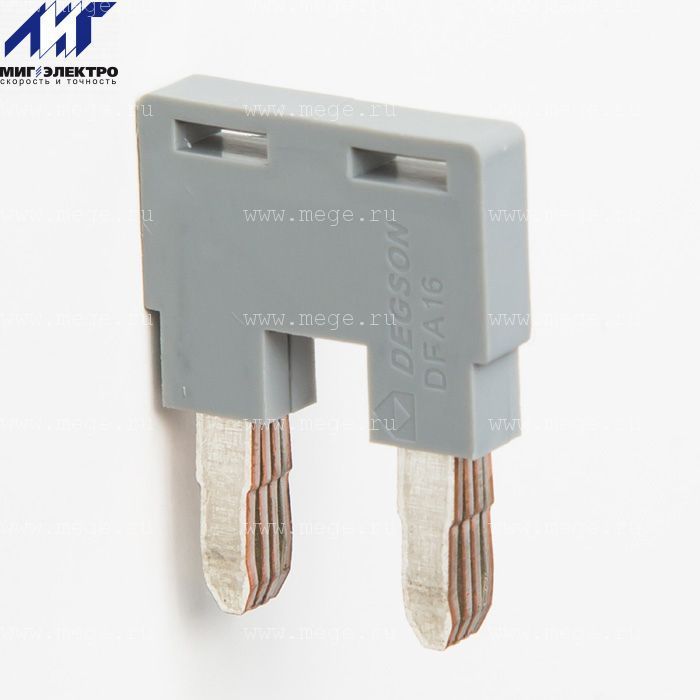

92119900004

 DFA16-02P-11-00A(H) Перемычка для клемм винтовых серии DC 16мм2

2
92119900205

DFA16-02P-16-00A(H)

 Перемычка для клемм винтовых серии DC 16мм2, 2 полюса, красная 2
92119900005

DFA16-03P-11-00A(H)

 Перемычка для клемм винтовых серии DC 16мм2, 3 полюса, серая 3


Концевые стопоры для клемм

ФотоАртикулНаименованиеОписание

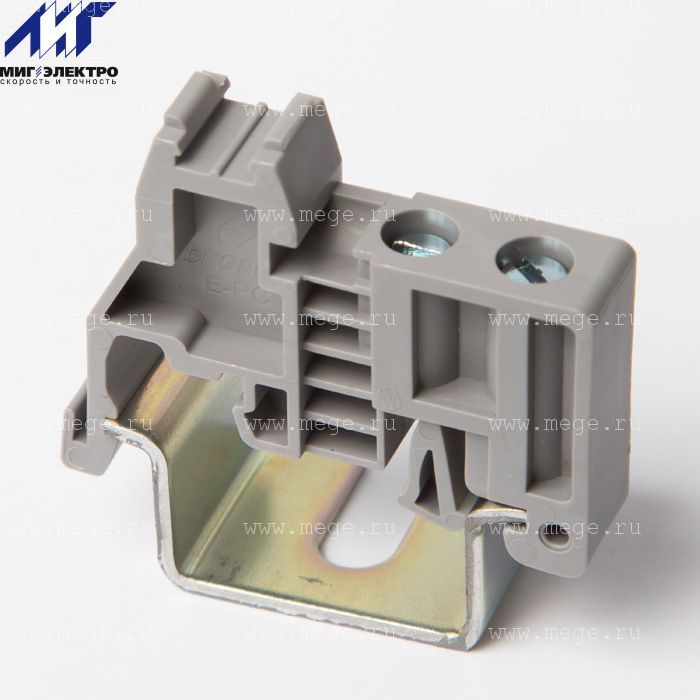

11060000073
E-PC-01P-11-00A(H)
Стопор концевой винтовой, серый, ширина 9,5мм
11060000666

E-PC-01P-11-1100A(H)

 Стопор концевой, винтовой; Ширина: 9,5мм;
Цвет: серый; Тип монтажа: NS 35
11060000214
 DLM2-01P-17-00A(H)
Держатель маркировки для концевого стопора E-PC

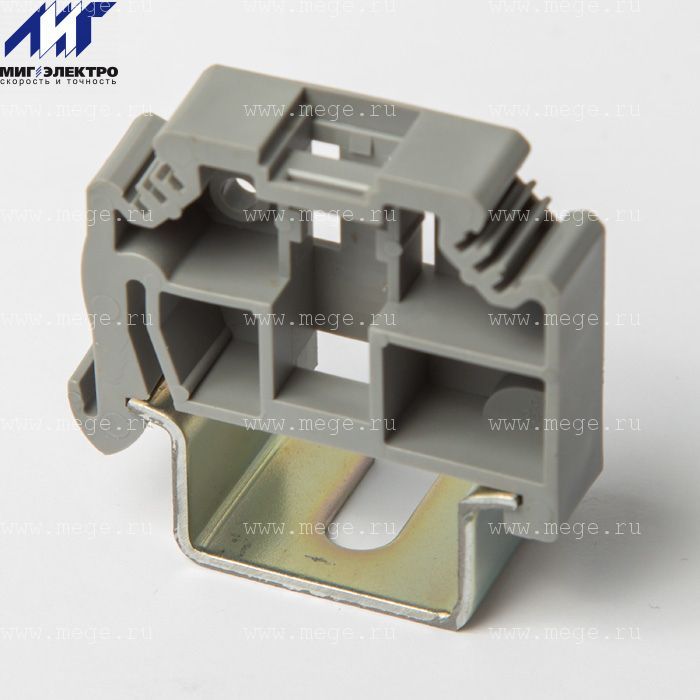

11060000127
E-WS-01P-11-00A(H)
Стопор концевой вщелкивающийся, серый, ширина 10мм
11060000669

E-WS N-01P-11-00A(H)

 Стопор концевой, безвинтовой; Ширина: 8мм; Цвет: серый;
Тип монтажа: NS 35
11060000573

KLM3-20x8-11-00A(H)

 Держатель групповой маркировки для стопоров концевых E-PC-1100A и E-WS N,
длина маркировочной площадки 20мм
11060000574

KLM3-44x8-11-00A(H)

 Держатель групповой маркировки для стопоров концевых E-PC-1100A и E-WS N,
длина маркировочной площадки 44мм

11060000210
 DBE-1-01P-11-00A(H)
 Держатель групповой маркировки клеммного ряда, с защитной крышкой,
ширина 15,6мм, Тип монтажа: NS 35
11060000286

DBE-2-01P-11-00A(H)

 Держатель групповой маркировки клеммного ряда, без защитной крышки,
ширина 9,5мм, Тип монтажа: NS 35

Разместить заказ или получить консультацию
Поделиться:
Просмотров 3457
