Климат-контроль и охлаждение электротехнических шкафов

3 причины оборудовать электротехнический шкаф приборами климат-контроля

Безотказная работа электротехнического и электронного оборудования зависит от многих технических решений, в том числе и от эффективной защиты от воздействия внешних климатических факторов. Для предупреждения образования конденсата и регулировки температуры внутри шкафа применяется приборы климат-контроля. Выделим три основные проблемы:

  1. При нагреве приборов происходит повышение температуры внутри электротехнического шкафа, что приводит к перегреву и выходу оборудования из строя.
  2. Многие приборы не рассчитаны на работу при низких температурах – как минимум, уменьшается эффективность их работы, но зачастую такие неблагоприятные внешние условия приводят к поломке.
  3. Как уже отмечалось выше, внутри шкафа оборудование нагревается и повышается температура. В случае, если шкаф установлен в неотапливаемом помещении, при таких перепадах температур образовывается конденсат, который приводит к короткому замыканию.


Обогрев шкафа автоматики с помощью нагревателей FHL

Для обогрева электротехнических и телекоммуникационных шкафов применяются нагреватели. Такие изделия выпускает немецкий производитель Pfannenberg, который предлагает два типа устройств серии FLH: конвекционный нагреватели и нагреватели со встроенным вентилятором. Последние имеют большую мощность нагрева и обеспечивают более эффективное распределение теплового потока внутри шкафов с электротехнической и электронной начинкой. Нагреватели FLH удобны в монтаже и просты в эксплуатации.

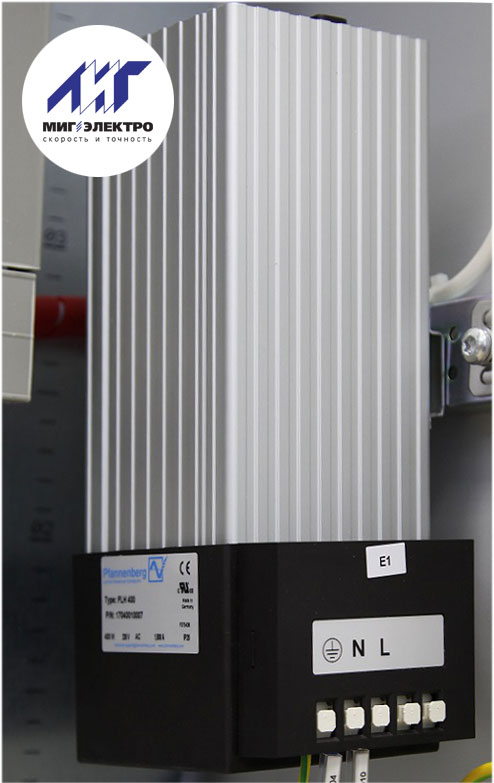

Нагреватель FLH

Нагреватели FLH

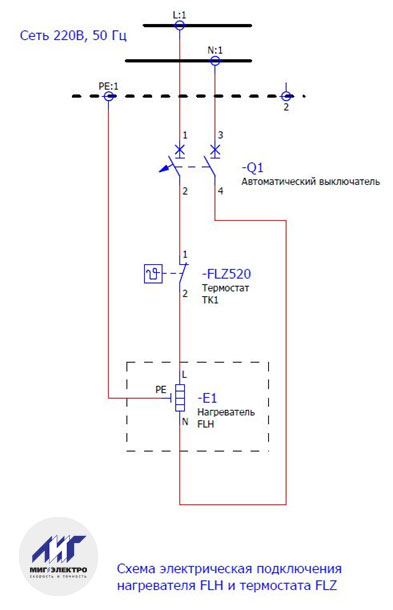

Схема подключения нагревателя FLH и термостата FLZ



Контроль температуры и влажности с помощью термостатов и гигростатов FLZ

В дополнение с нагревателями в качестве элементов управления необходимо устанавливать термостаты и гигростаты серии FLZ. Гигростаты Pfannenberg предназначено для контроля относительной влажности воздуха с диапазоном установки от 40% до 90%. При превышении установленного значения гигростат запускает вентилятор с фильтром или нагреватель. А для поддержания постоянной температуры внутри шкафа применяются термостаты.

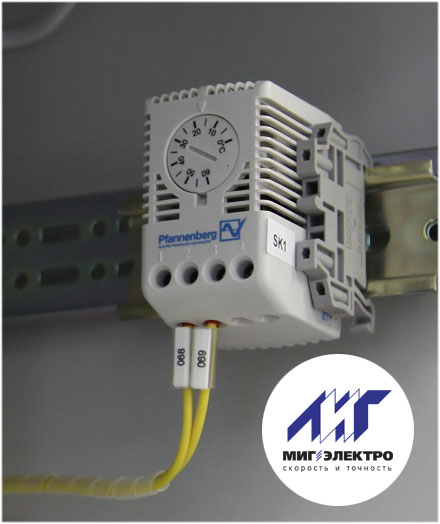

Термостат FLZ

Термостат FLZ

Зачастую за выполнение данных функций отвечают комбинированные устройства гигростат/термостат. Например, приборы FLZ 610, установка которых позволяет существенно сэкономить место в шкафу.

Гигростат/термостат FLZ 610

Комбинированное устройство гигростат/термостат FLZ 610



Охлаждение шкафа с помощью вентиляторов PF или кондиционеров серий DTI, DTS, DTT, RTM

Для охлаждения рекомендуем применять вентиляторы серии PF или охлаждающие устройства серий DTI, DTS, DTT, RTM от производителя Pfannenberg. Выбор зависит от конкретных условий эксплуатации электротехнического оборудования.

Если в помещении, где установлен электротехнический шкаф температура окружающего воздуха ниже, чем максимально допустимая температура внутри шкафа на 10 °С, то вентиляторы PF с фильтром смогут обеспечить оптимальные климатические условия внутри электрошкафа. Забор охлаждающего воздуха происходит через фильтр благодаря вентилятору. Удаление нагретого в шкафу воздуха происходит через выпускной фильтр.

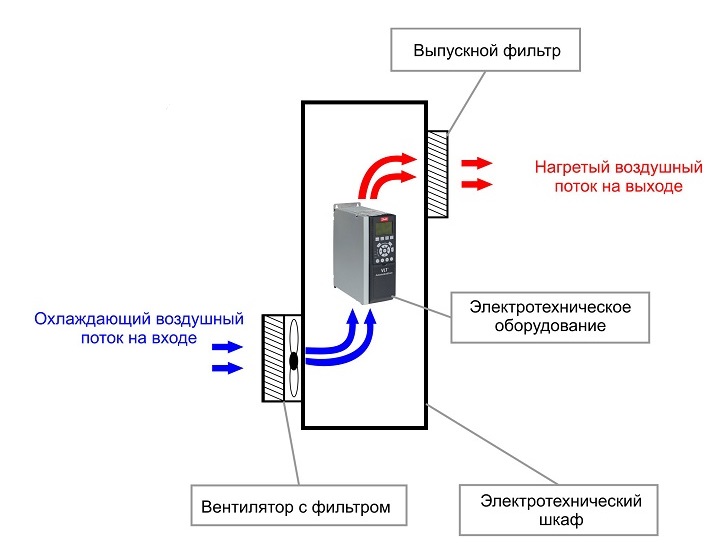

Охлаждение шкафа принудительной вентиляцией

Охлаждение принудительной вентиляцией


Степень защиты фильтров (впускного и выпускного) от воздействий окружающей среды – IP54 или IP55. Корпуса фильтров и вентиляторов версии IP55 устойчивы к ультрафиолетовому излучению.

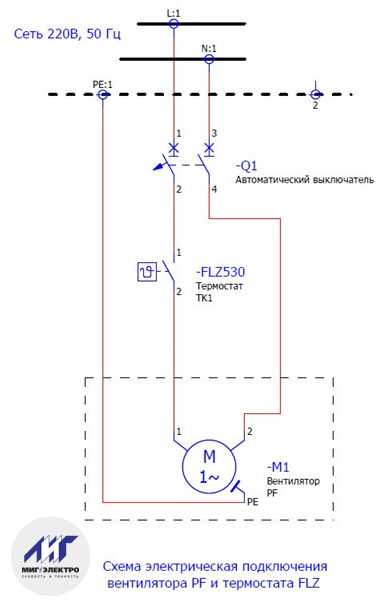

Схема подключения вентилятора PF и термостата FLZ

Монтаж вентиляторов и фильтров предельно прост – оборудование фиксируется в заранее подготовленных прямоугольных отверстиях собственными защелками. Для исключения возникновения зон локального перегрева рекомендовано разнести на максимально возможные расстояния вентилятор и выпускной фильтр, при чем, вентиляторы следует размещать в нижней части шкафов, а выпускные фильтры в верхней. Замена фильтрующих элементов не составляет особого труда и займет не более пары минут.

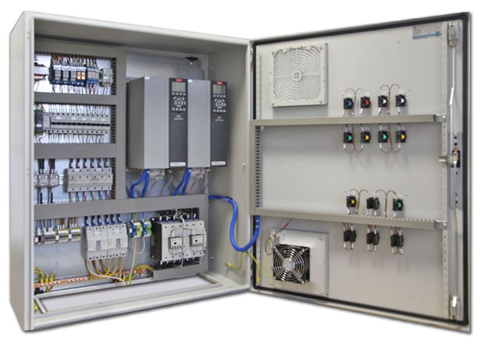

Размещение вентилятора в шкафу

Размещение вентилятора и выпускного фильтра на двери шкафа управления

Если наружный воздух не может быть использован для охлаждения, то следует применять охлаждающие устройства (кондиционеры) следующих серий: DTI, DTS, DTT, RTM.

При подборе охлаждающего устройства следует учитывать необходимую мощность охлаждения Qo [Вт] и способ установки:

  • DTS – кондиционеры для навесного монтажа или монтажа на двери. Для тех случаев, когда внутри шкафа управления нет свободного места для кондиционера.
  • DTI – кондиционеры для частично утопленного монтажа на боковой поверхности или двери.
  • DTT – кондиционеры со 100% защитой от конденсата для экономящей место установки на крыше шкафа управления.
  • PTM – кондиционеры для применения в небольших шкафах управления.

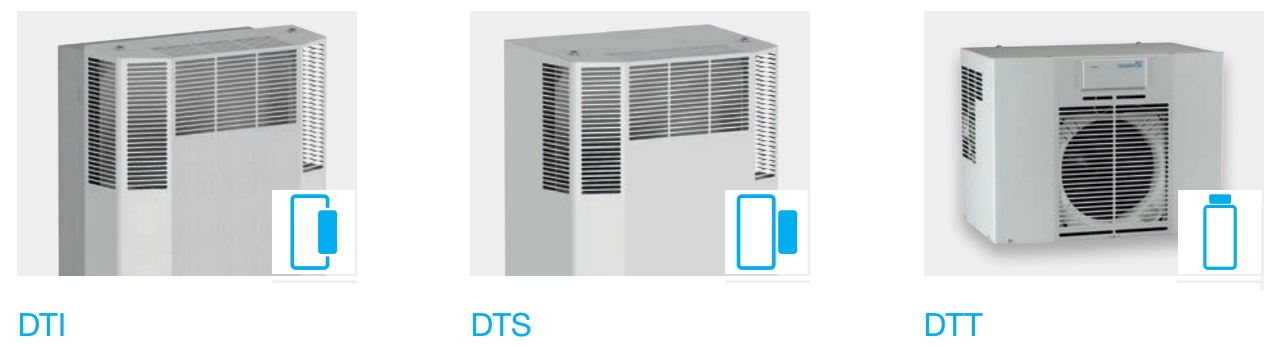

Варианты монтажа кондиционеров: DTI, DTS и DTT

Варианты монтажа: DTI, DTS и DTT
