Преобразователи частоты SINAMICS V20

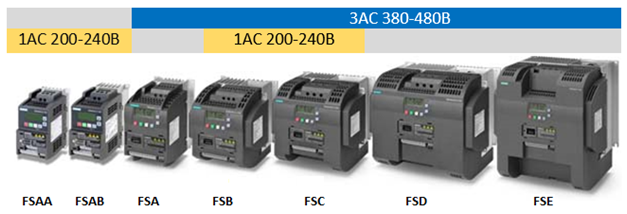

Универсальный и компактный частотный преобразователь SINAMICS V20 от Siemens применяется для решения задач управления, регулирования и оптимизации работы таких установок как насосы, вентиляторы, компрессоры, ленточные транспортеры, конвейеры и т.д. Данная серия преобразователей имеет 7 типоразмеров:

Преобразователи частоты SINAMICS V20

Особенности:

  • Возможность навесного на стену или встроенного монтажа в прямоугольное отверстие;
  • Коммуникационный интерфейс выведен на клеммы (USS и Modbus RTU);
  • Возможность увеличения производительности за счет автоматической подстройки функций преобразователя в случае нестабильной сети питания;
  • Встроенный ECO-режим для управления U/f и U²/f. Эмиссия CO₂ и энергопотребление могу отображаться в кВт/ч или в местной валюте;
  • Встроенный мониторинг потоков энергии и воды. Объем прокачанной насосом воды рассчитывается преобразователем SINAMICS V20 без использования датчика согласно характеристике насоса в (применим в задачах для гелионасоса);
  • Коммуникационный интерфейс(USS и Modbus RTU) выведен на клеммы.

Технические данные:

Параметры 1AC 200-240В
3AC 380-480В
Диапазон мощностей 0,12-3 кВт
0,37-22 кВт
Протокол связи
USS/Modbus RTU-коммуникация
Перегрузка
150 % в течение 60с
Выходная частота
0-550 Гц
КПД
98 %
Аналоговые входы
AI1: биполярный режим по току/напряжению
AI2: униполярный режим по току/напряжению
Аналоговые выходы
AO1: 0 … 20 мА
Цифровые входы
DI1–DI4, с оптической изоляцией, выбор PNP/NPN через клеммы
Цифровые выходы
DO1: транзисторный выход DO2: релейный выход
Степень защиты
IP20
Температура окружающей среды
–10 … 60 °C
Длина кабеля двигателя
неэкранированный кабель: 50 м для FSAA до FSD, 100 м для FSE
экранированный кабель: 25 м для FSAA до FSD, 50 м для FSE
Режим работы регулятора  Режимы управления по напряжению/частоте: линейная U/f, квадратичная U/f, многоточечная U/f, управление по потокосцеплению: FCC

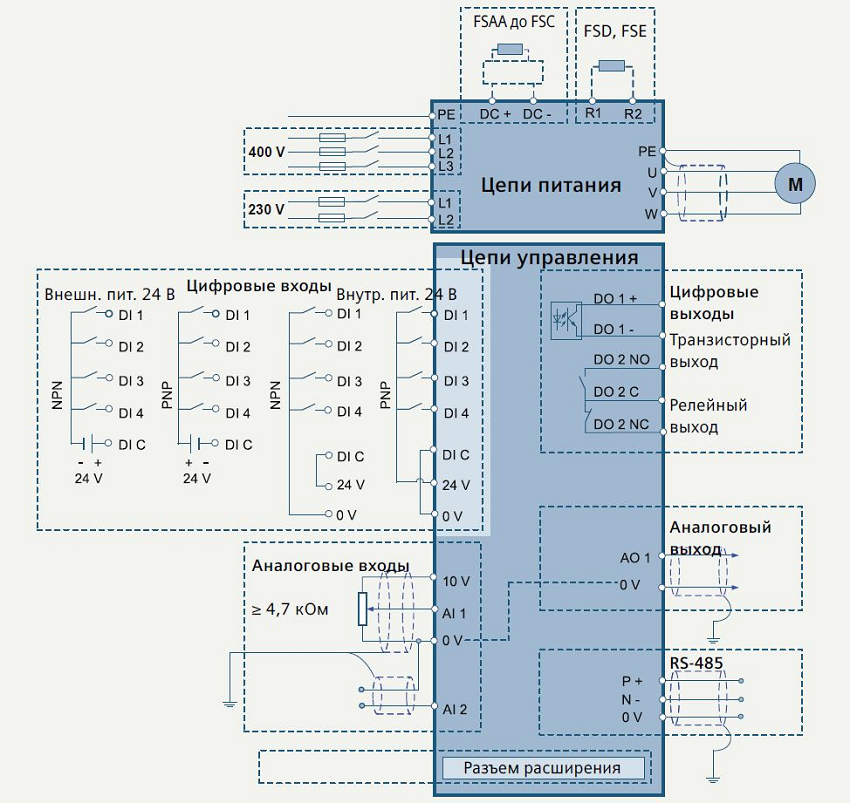

Обзор подключений SINAMICS V20:

Подключение SINAMICS V20


Однофазные преобразователи частоты – 1х220-240В

- Без встроенного сетевого фильтра.

Мощность Номинальный ток In, А Артикул Типоразмер
0,12
0,9
6SL3210-5BB11-2UV1
FSAA
0,25
1,7
6SL3210-5BB12-5UV1
0,37
2,3
6SL3210-5BB13-7UV1
0,55
3,2
6SL3210-5BB15-5UV1
FSAB
0,75
4,2
6SL3210-5BB17-5UV1
1,1
6
6SL3210-5BB21-1UV0
FSB

1,5
7,8
6SL3210-5BB21-5UV0
2,2
11
6SL3210-5BB22-2UV0
FSC

3
13,6
6SL3210-5BB23-0UV0


Трехфазные преобразователи частоты – 3х380-480В

Представлены в 2х исполнениях:

- Без встроенного сетевого фильтра;
- Со встроенным сетевым фильтром класса С (для применения в промышленных зонах).

Мощность Номинальный ток In, А Артикул Типоразмер
0,37
1,3
С фильтром -  6SL3210-5BE13-7CV0
FSA





Без фильтра - 6SL3210-5BE13-7UV0
0,55
1,7
С фильтром -  6SL3210-5BE15-5CV0
Без фильтра - 6SL3210-5BE15-5UV0
0,75
2,2
С фильтром -  6SL3210-5BE17-5CV0
Без фильтра - 6SL3210-5BE17-5UV0
1,1
3,1
С фильтром -  6SL3210-5BE21-1CV0
Без фильтра - 6SL3210-5BE21-1UV0
1,5
4,1
С фильтром -  6SL3210-5BE21-5CV0
Без фильтра - 6SL3210-5BE21-5UV0
2,2
5,6
С фильтром -  6SL3210-5BE22-2CV0
Без фильтра - 6SL3210-5BE22-2UV0
3
7,3
С фильтром -  6SL3210-5BE23-0CV0
FSB
Без фильтра - 6SL3210-5BE23-0UV0
4
8,8
С фильтром -  6SL3210-5BE24-0CV0
Без фильтра - 6SL3210-5BE24-0UV0
5,5
12,5
С фильтром -  6SL3210-5BE25-5CV0
FSC
Без фильтра - 6SL3210-5BE25-5UV0
7,5
16,5
С фильтром -  6SL3210-5BE27-5CV0

FSD

Без фильтра - 6SL3210-5BE27-5UV0
11
25
С фильтром -  6SL3210-5BE31-1CV0
Без фильтра - 6SL3210-5BE31-1UV0
15
31
С фильтром -  6SL3210-5BE31-5CV0
Без фильтра - 6SL3210-5BE31-5UV0
18,5
38
С фильтром -  6SL3210-5BE31-8CV0
FSE
Без фильтра - 6SL3210-5BE31-8UV0
22
45
С фильтром -  6SL3210-5BE32-2CV0
Без фильтра - 6SL3210-5BE32-2UV0

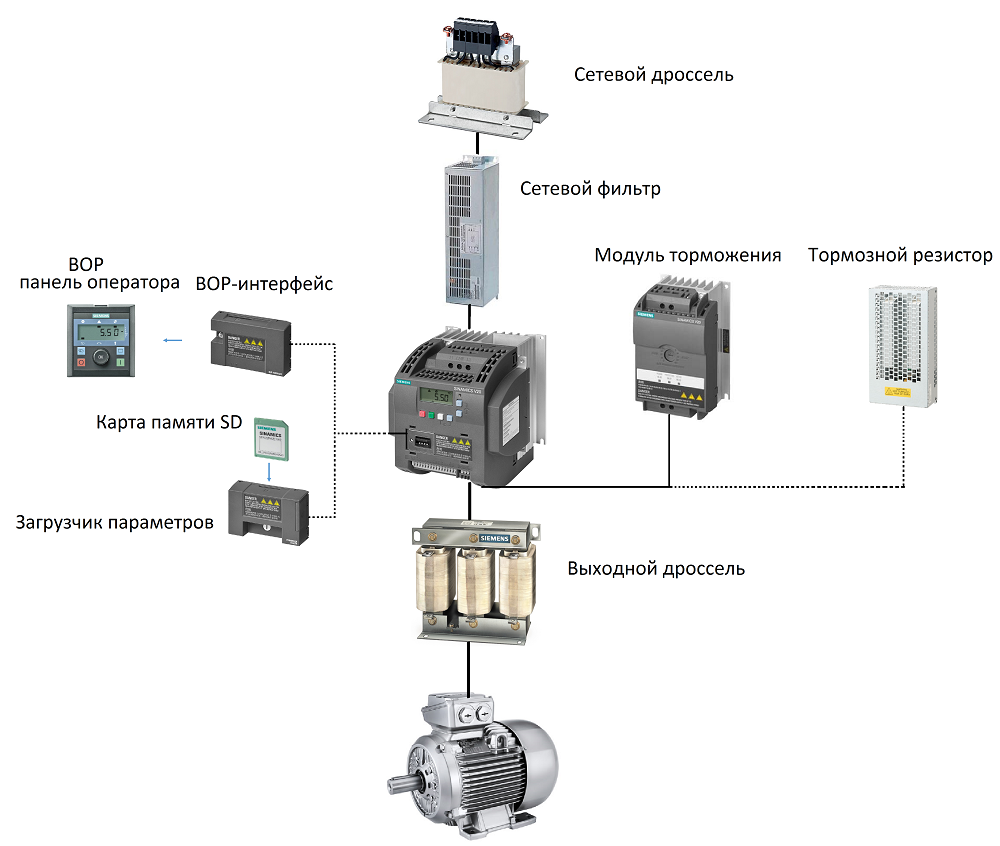

Комплектующие и аксессуары для преобразователей частоты SINAMICS V20:

Комплектующие и аксессуары для SINAMICS V20


Аксессуары:

Наименование Артикул
Загрузчик параметров 6SL3255-0VE00-0UA0
ВОР-интерфейс 6SL3255-0VA00-2AA1
Модуль торможения 6SL3201-2AD20-8VA0
ВОР, базовая панель оператора 6SL3255-0VA00-4BA1
Карта памяти SINAMICS, 512 МБ 6SL3054-4AG00-2AA0

Силовые опции для однофазных преобразователей частоты 1AC 200-240В:

Номинальная мощность Сетевой дроссель Моторный дроссель Сетевой фильтр класса В Сетевой дроссель Моторный дроссель
0,12
6SE6400-3CC00-4AB3
6SE6400-3TC00-4AD3
6SE6400-2FL01-0AB0
NKE 4/7,33

NKE 4/7,33

0,25
0,37
6SE6400-3CC01-0AB3
NKE 16/1,83

0,55
0,75
1,1
6SE6400-3CC02-6BB3
6SE6400-3TC01-0BD3
6SE6400-2FL02-6BB0
NKE 25/1,17

NKE 10/2,93

1,5
2,2
3
6SE6400-3CC03-5CB3
6SE6400-3TC03-2CD3
- - -

Силовые опции для трехфазных преобразователей частоты 3AC 380-480В:

Номинальная мощность Сетевой дроссель Моторный дроссель Сетевой фильтр класса В Сетевой дроссель Моторный дроссель
0,37
6SL3203-0CE13-2AA0
6SL3202-0AE16-1CA0
6SL3203-0BE17-7BA0
LR3 40-3/4

MR3 400/6

0,55
0,75
1,1
1,5
6SL3203-0CE21-0AA0
LR3 40-3/16

2,2
6SL3202-0AE18-8CA0
MR3 400/10

3
6SL3203-0BE21-8BA0
4
6SL3202-0AE21-8CA0
MR3 400/18

5,5
6SL3203-0CE21-8AA0
LR3 40-3/25

7,5
6SL3202-0AE23-8CA0
6SL3203-0BE23-8BA0
MR3 400/37

11
6SL3203-0CE23-8AA0
LR3 40-3/50

15
18,5
6SL3203-0CJ24-5AA0
6SE6400-3TC05-4DD0
LR3 40-3/63

MR3 400/42

22
6SL3203-0CD25-3AA0
6SL3203-0BE27-5BA0
LR3 40-3/100

MDB 400/72


Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

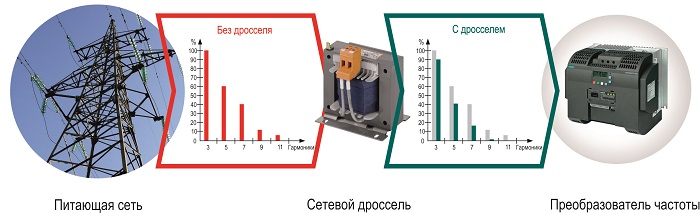

Влияние сетевого дросселя на уровень гармоник от ПЧ в сеть

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель — эффективное средство защиты как ПЧ от провалов напряжения и помех из сети, так и сети от выбросов преобразователем гармоник частоты высшего порядка.


Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ПЧ и защиты его от импульсов напряжения и токов короткого замыкания на двигателе.

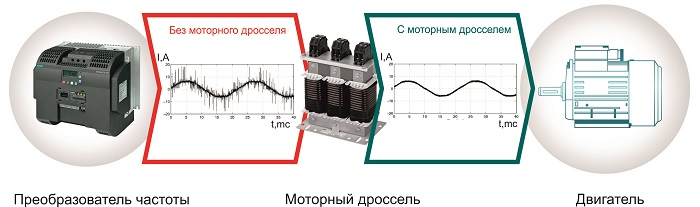

Влияние моторного дросселя на ток двигателя

Основная функция моторного дросселя — превращение ШИМ выхода ПЧ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.
