SINAMICS V20: Преобразователь для базовых применений

Преимущества SINAMICS V20

  • Простой монтаж
  • Простое обслуживание
  • Экономия средств

Применение/
Возможности*
Непрерывное
движение
Прерывистое
движение
Простые Средние Высокие Простые Средние Высокие
Насосы вентиляторы компрессоры


Центробежные
насосы
радиальные/
осевые
вентиляторы компрессоры
- Шнековые
насосы
Гидравлические
насосы,
дозировочные
насосы
Гидросбивные
насосы,
гидравлические
насосы
Движение


Ленточные, роликовые,
цепные транспортеры
Ленточные,
роликовые,
цепные транспортеры,
лифты,
подъемники,
эскалаторы, краны, корабельные
механизмы,
фуникулеры
Лифты,
контейнерные
краны,
шахтные
подъемники,
карьерные экскаваторы, испытательные
стенды
Стартовые
приводы,
штабелеры
Стартовые
приводы, штабелеры, поперечные
ножницы, устройства
смены
рулонов
Штабелеры,
роботы,
набивные автоматы,
делительные столы,
поперечные ножницы,
вальцовая приводы,
погрузчики
Переработка


Мельницы,
мешалки,
мялки,
дробилки, центрифуги
Мельницы,
мешалки, мялки, дробилки,
центрифуги, экструдеры,
барабанная печь
Экструдер,
моталки,
синхронные оси,
каландры, прессовый
привод,
печатные машины
Машины
по производству
рукавов
одноосевые
системы
Motion Control как:
позиционирование,
движение
Сервопрессы,
вальцовые приводы,
одноосевые системы
Motion Control как:
многоосевое
позиционирование,
станочные приводы
Обработка


Приводы
главного
движения для:
токарной
обработки, фрезерования, сверления
Приводы главного движения для:
сверления,
распиловки
Приводы
главного движения для:
Токарной обработки, Фрезерования,
Сверления,
Зубонарезания,
Шлифования
Осевые
приводы для:
токарной
обработки, фрезерования, сверления
Осевые
приводы для:
сверления, распиловки
Осевые
приводы для:
токарной обработки, фрезерования,
сверления,
лазерной обработки, зубонарезания, шлифования,
прессовая обработка

*Требования к точности управления моментом, скоростью, позиционирование, координации осей, функциональности

Применение
Возможности*
Непрерывное движение
Прерывистое движение
Простые Средние Высокие Простые Средние Высокие
Насосы вентиляторы компрессоры

V20, G110 G120C G130/G150 GL/GM150
G120P G120, G120 G130/G150 GL/GM150
S120
S110
S110 S120    -
Движение

V20 G110 G110D G120C G130/G150 GM150
G120D G120C G120 G130/G150, DCM S120/S150 GM/GL/SM150
S120 S150 SM/SL150 GM150 DCM
S110
S110 S120 DCM
S120 DCM
Переработка

V20 G120C G130/G150 GM150
G120C G120 G130/G150, DCM S150 GM/GL150 DCM
S120 S150 DCM
S110
S110 S120    S120 SM/SL150 DCM
Обработка

S110
S110 S120
S120
S110
S110 S120
S120

*Требования к точности управления моментом, скоростью, позиционирование, координации осей, функциональности

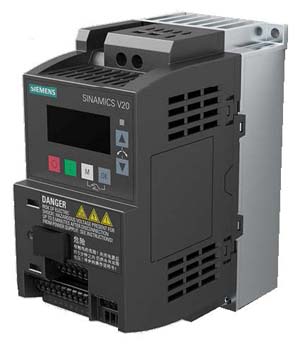

Обзор SINAMICS V20:

  • Простой монтаж
  • Возможность сквозного и настенного монтажа бок-о-бок
  • Встроенный USS/MODBUS
  • Вариант со встроенным ЭМС-фильтром и поддержкой IT-сетей
  • Простое управление
  • Загрузка параметров без подключения к питающей сети

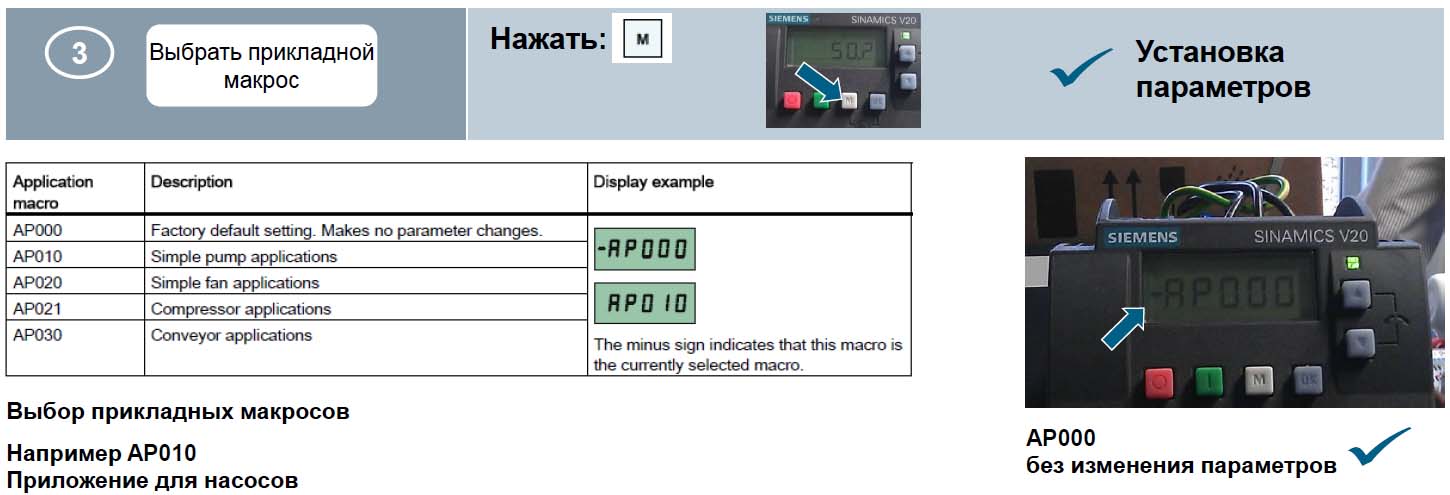

  • Макросы применения и прикладные макросы
  • Режим поддержания работоспособного состояния
  • Широкий диапазон напряжений, высокая надежность за счет улучшенной конструкции охлаждения, двойной лакировки плат
  • Экономичность
  • ECO-режим для V/f, V2/f
  • Переход в спящий режим
  • Интегрированная функция управления насосами (solar pump)
  • Дисплей потребления электроэнергии
  • Диапазон мощностей: 0,12 кВт – 30 кВт
  • Диапазон напряжений: 1AC 230В/3AC 400В
  • Режим работы: V/f, V2/f , FCC

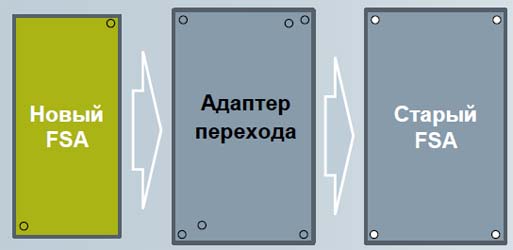

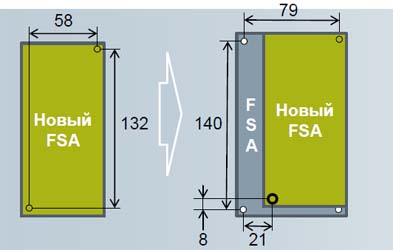

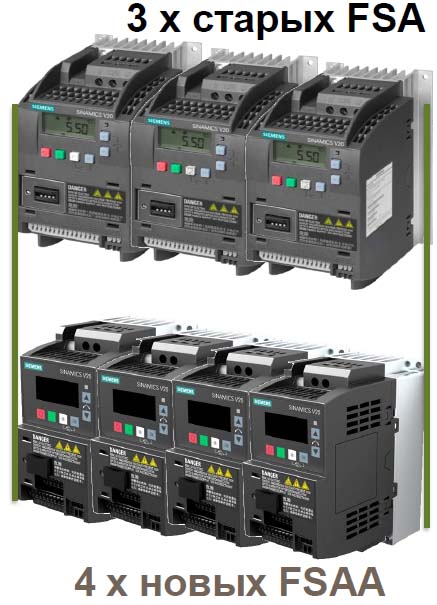

Новый FSA будет заменять старые 1ф. FSA:

  • В тот же самый шкаф клиент может установить 3 старых FSA или 4 новых FSAA, которые занимают на 33% меньше места на установку
  • Легко заменит конкурентов по одинаковой ширине
  • Со встроенным C1 ЭМС-фильтром, V20 меньше по всем размерам в сравнении с конкурентами
  • V20 имеет ещё большую функциональность


Дополнительные новые функции всех новых усовершенствованных V20:

Особенность
Функция
Выгода
Повышение производительности для беговой дорожки
Эффективное управление двигателем 1AC230V с высоким крутящим моментом и очень стабильной скоростью на низких оборотах.
Стабильные показатели скорости в беговом режиме и с меньшим уровнем шума и потери мощности.
Конфигурация данных двигателя в один шаг
Пропускается большинство данных для популярных стандартных двигателей.
Снижение времени на ввод в эксплуатацию. Снижение риска ввода некорректных данных.
Поддержка карт памяти SD (32 Гб)
Поддержка большего размера SD карты для клонирования параметров и обновления встроенного программного обеспечения с помощью параметра загрузчика
Более широкий выбор по использованию существующих SD-карт
Настройка дисплея по умолчанию
Определение индикации одним параметром, без поиска по списку параметров
Гибкость. Показ конкретной информации без привлечения дополнительных устройств

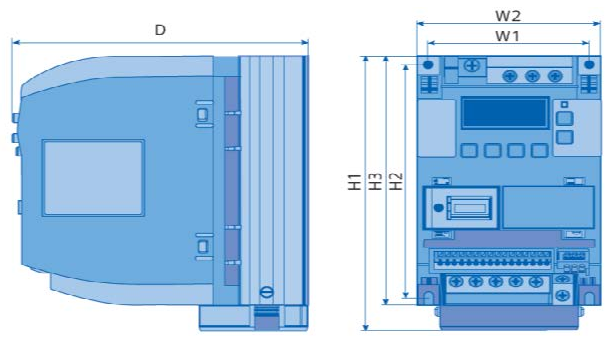

Габаритные размеры:

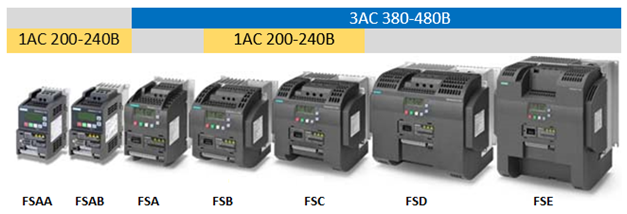

Типоразмер
Ширина,
мм
Высота,
мм
Глубина,
мм
W1
W2
H1
H2
H3
D
FSAA
58
68

132
142
107,8
FSAB
58
68

132
142
127,8
FSA
79
90
166
140
150
145,5
FSB
127
140
160
135

164,5
FSC
170
184
182
140

169
FSD
223
240
206,5
166

172,5
FSE
228
245
264,5
206

209

Технические данные:

Параметры и управление
Напряжение
ЗАС 380В ... 480В (-15% ... +10%)
1АС 200В ... 240р (-10% ... +10%)
Входная частота
50/60 Гц
Сеть питания
TN, ТТ, IT, ТТ заземленный провод
Диапазон мощностей
ЗАС 400В 0.37...30,0 кВт
1АС 230В 0.12...3,0 кВт
Перегрузка
свыше 15 кВт: высокая перегрузка (НО):150% 1н на 60 с при цикле в 300 с для 18.5 кВт: низкая перегруза (LO): 110%lL на 60 с при цикле в 300 с высокая перегрузка (НО): 150% 1н на 60 с при цикле в 300 с
Выходная частота
0.. 599 Гц разрешение: 0,01 Гц
Частота импульсов
2...16 кГц
Методы управления
U/f лин., U/f квадр.., многоточ. U/f., управление по потокосцеплению
Сигнальные входы и выходы
Аналоговые входы
AI1: биполярный режим потоку/напряжению
AI2: униполярный режим потоку/напряжению
Могут использоваться как дискретные входы
Аналоговые выходы
AO: 0…20 мА
Дискретные входы
DI1-DI4, с оптической изоляцией PNP/NPN возможность выбора через терминал
Дискретные выходы
DO1: транзисторный выход
DO2: релейный выход
250 В AC 0,5 A с индуктивной нагрузкой
30 В DC 0,5 A с омической нагрузкой
Стандарты/нормы
Стандарты/нормы
CE, cULus, c-Tick, KC, ЕАС
Стандарты ЭМС
EN61800-3 категория C2, 1 окружение (жилой сектор):
1AC 230 В со встроенным сетевым фильтром, экранированный кабель ≤ 25 м (FSA ≤ 10 м (2 )
3AC 400 В без встроенного сетевого фильтра с внешним сетевым фильтром, экранированный кабель FSA до FSD 25 м, FSE ≤ 50 м

EN61800-3 категория C3, 2 окружение (промышленный сектор):
3AC 400 В со встроенным сетевым фильтром, экранированный кабель FSA ≤ 10 м, FSB до FSD ≤ 25 м, FSE ≤ 50 м
Монтаж и внешняя среда
Степень защиты
IP20
Монтаж
Монтаж на стенку «бок о бок»
Сквозной монтаж для FSB, С , D, Е
Охлаждение
FSA ниже 1,1 кВт: естественное охлаждение
FSA, FSB, FSC, FSD: охлаждение силовой электроники через радиатор с внешним вентилятором
Температура окружающей среды
эксплуатация: -10... +60 °С; 40...60°С с ухудшением характеристик
хранение: -40 ... + 70 °С
Относительная влажность воздуха
95 % (образование конденсата недопустимо)
Высота места установки
до 4000 м над уровнем моря
1000... 4000 м: снижение ном. пар. выходного тока
2000 ... 4000 м: снижение ном. пар. входного напряжения
Длина кабеля двигателя
неэкранированный кабель: 50 м для FSA - FSD, 100 м для FSE
экран. кабель: 25 м для FSA - FSD, 50 м для FSE
Динамическое торможение
Опция для FSA, FSB и FSC; встроен в FSD

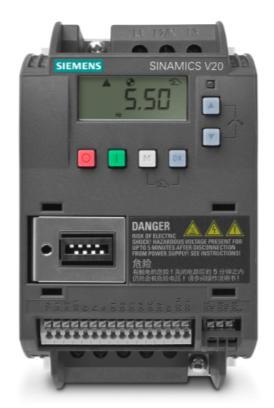

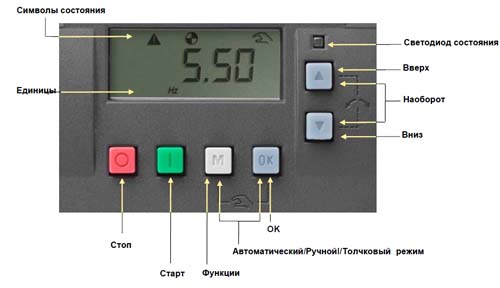

  • Управление двигателем в ручном режиме через встроенную BOP
  • Простая структура меню для быстрого ввода в эксплуатацию
  • Светодиод отображает состояние преобразователя
  • Графическая индикация
  • Значения и единицы
  • Символы состояния

Внешняя BOP имеет новый вид:

  • Управление двигателем в ручном режиме через встроенную BOP
  • Простая структура меню для быстрого ввода в эксплуатацию
  • Светодиод отображает состояние преобразователя
  • Графическая индикация
  • Значения и единицы
  • Символы состояния
  • Международная символика обеспечивает простое понимание  и позволяет работать пользователям из разных стран
  • Простая навигация с помощью колёсика
  • Простое управление преобразователем с внешней стороны шкафа
  • Простая установка на дверь шкафа
  • Мониторинг работы преобразователя с внешней BOP

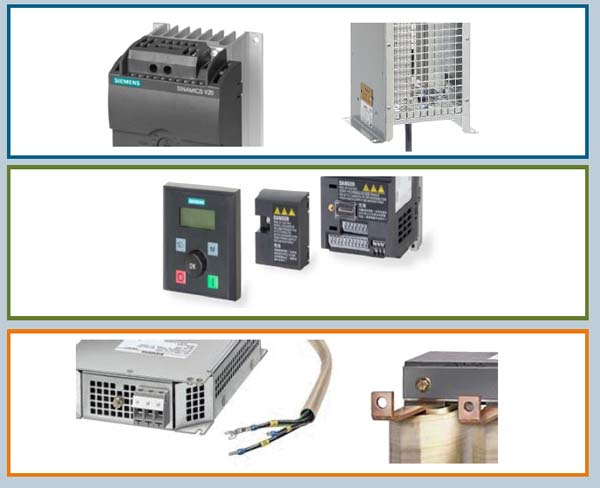

Опции:

Тормозной модуль

  • Сокращает время торможения
  • Подходит для 1AC 230В и 3AC 400В
  • Настраиваемый рабочий цикл от 5 % до 100 %
  • Преобразователи типоразмера FSD уже имеют встроенный тормозной блок

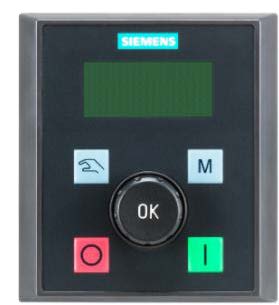

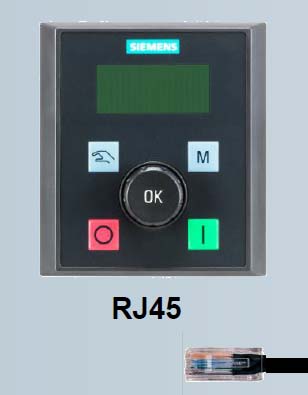

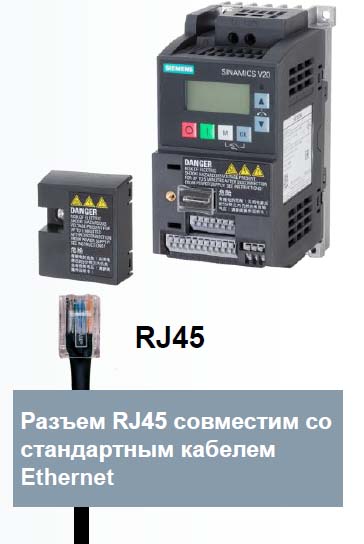

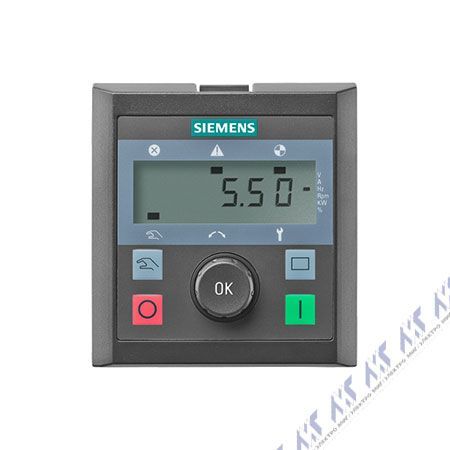

Внешняя BOP (Базовая панель оператора)

  • V20 BOP:
    - Функции аналогичны встроенной BOP
    - Значения и заданные значения могут изменяться вращением колесика
  • Кабель BOP:
    - Стандартный кабель Ethernet
  • Интерфейс BOP:
    - Модуль для связи между ПЧ и внешней BO

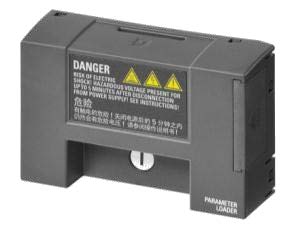

Загрузчик параметров

  • Загрузка и сохранение или копирование блоков параметров
  • Подключения преобразователя к сети при этом не требуется
  • На одной карте памяти можно управлять макс. 100 блоками параметров


Тормозной резистор

  • Рассеивает генераторную энергию в виде тепла
  • Разные версии для FSA, ..., E


ЭМС-фильтр

  • FSA, .. , E
  • Для монтажа согласно требованиям ЭМС


Выходные (моторные) дроссели

  • Возможность использования кабелей двигателя большей длины


Входные (сетевые) дроссели

  • Снижение гармонических колебаний
  • Улучшает коэффициент мощности


Карта памяти

  • Карта памяти MMC или SIMATIC SD
  • Поддержка карт на 32 Гб

RS-485 Терминатор

  • Терминатор для стабильной коммуникации по Modbus и USS

Комплект для подключения экрана

  • Оптимальное заземление экрана
  • Разгрузка от натяжений

Запасной вентилятор

  • FSA, FSB, FSC, FSD, FSE


Упаковка, габариты
Типоразмер
Длина,
мм
Ширина,
мм
Высота,
мм
FSAA
196
100
160
FSAB
196
100
160
FSA
220
115
178
FSB
230
163
198
FSC
233
242
217
FSD
290
266
220
FSE  314  335  277

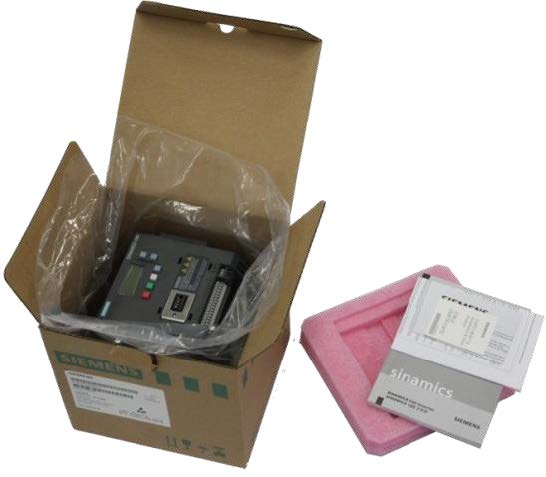

Комплект поставки:

  • SINAMICS V20
  • Руководство по началу работы
  • Сертификат
  • Лицензия на ПО

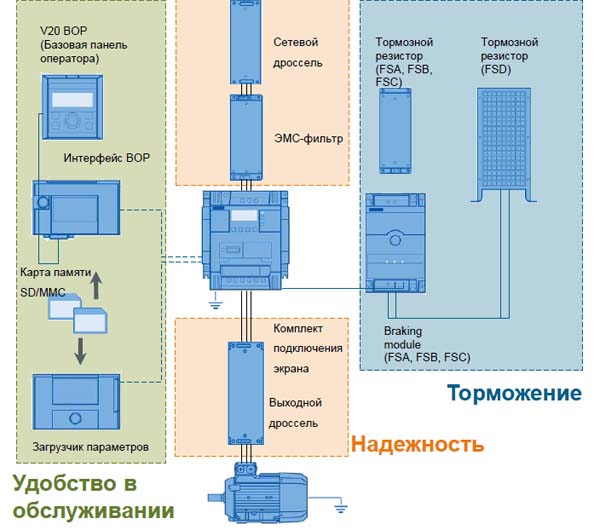

Обзор системы:



Возможности и функции:

Применение

  • ПИД-регулятор
  • BICO-функция
  • Режим работы: доп. импульсный момент
  • Режим работы: доп. пусковой момент
  • Режим работы: функция продувки насосов
  • Каскадирование двигателей
  • Гибкое регулирование усиления
  • Функция вобуляции
  • Компенсация скольжения
  • Две параметрируемые рампы разгона
  • Настраиваемая ШИМ

Управление

  • Макросы для подключения и прикладные макросы
  • Копирование параметров
  • Режим поддержания в рабочем состоянии
  • USS-/Modbus-RTU-коммуникация
  • Пользовательские заданные значения
  • Автоматический перезапуск
  • Рестарт на лету
  • Регулирование напряжения промежуточного контура
  • Imax-регулирование

Энергосбережение

  • ECO-режим
  • Режим энергосбережения в состоянии покоя
  • Контроль энергопотребления

Защита

  • Защита от замерзания
  • Защита от образования конденсата
  • Защита от кавитации
  • Кинетическая буферизация
  • Обнаружение возмущений по нагрузке

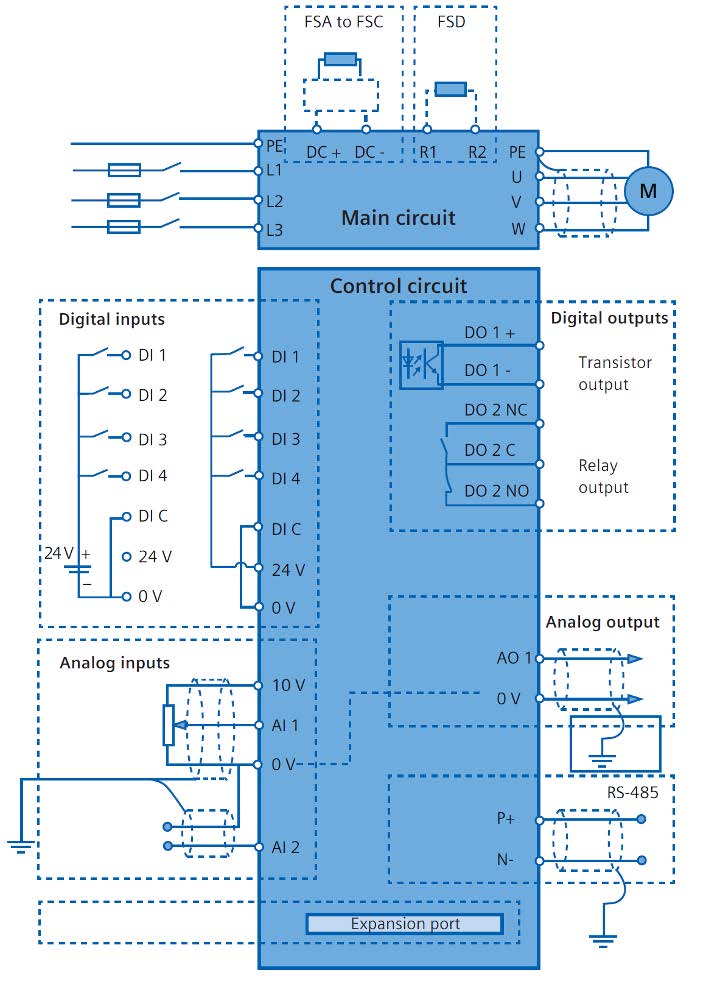

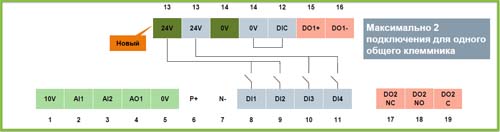

Коммуникации:

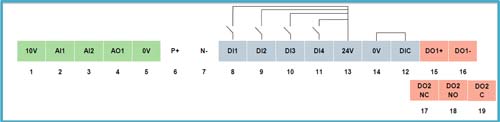

Терминал управления

  • 2 аналоговых входа
  • 1 аналоговый выход
  • 4 дискретных входа
  • 2 дискретных выхода

Удобный терминал

  • Просто вставить кабель (без специального инструмента)
  • Маркировка клемм выполнена гравировкой

Коммуникации

  • Встроенный коммуникационный интерфейс для USS и MODBUS RTU, дополнительные модули не нужны
  • Установка заданных значений возможна и через аналоговый вход
  • Встроенные коммуникационные макросы
  • Простая возможность установки системы автоматизации через стандартизированные библиотеки в ПЛК

Схема соединений:


Протокол USS

Протокол USS® это простой последовательный протокол передачи данных для приводной техники от Siemens. Основные характеристики протокола USS®:Support of a multi-point-capable coupling, e.g. EIA RS 485-Hardware, or point to point coupling e.g. EIA RS 232

  • поддержка многоканального соединения, к примеру, аппаратного обеспечения EIA RS 485, или соединения «точка-точка», к примеру, EIA RS 232
  • техника доступа Master-Slave, простая мастер-система, макс. 32 узла (31 Slave)
  • скорость передачи данных 2,4 – 187,5 кбит/с
  • макс. длина кабеля 1200 м
  • управление с помощью телеграмм постоянной или переменной длины
  • физика шины идентична PROFIBUS (DIN 19245 часть 1)
  • интерфейс по данным к базовому блоку согласно профилю для “Электрических приводов с регулируемой скоростью”. Информация на привод передается по протоколу USS® также, как для PROFIBUS-DP

Протокол USS® может использоваться как в промышленных системах ЧПУ, так и на ПК. SIMATIC S7 200 и S7 1200 по умолчанию поддерживают этот протокол. Системы автоматизации зданий Desigo PX с дополнительным периферийным модулем также поддерживают данный протокол.

Modbus RTU

Modbus это последовательный протокол, опубликованный в 1979 фирмой Modicon для использования с SBS (программируемые логические контроллеры). Протокол Modbus это коммуникационный протокол на базе архитектуры Master-Slave или Client-Server.

Основные причины широкого использования Modbus в промышленности:
  • он был разработан специально для промышленного использования
  • для использования не требуется лицензии
  • он удобен в использовании и обслуживании
  • передача по битам и словам без многочисленных ограничений для продавца

Modbus RTU (Remote Terminal Unit) это широко распространенное приложение для Modbus. Данные передаются посредством последовательной коммуникации и для коммуникации по протоколу представляются в компактном, двоичном формате.

  • поддержка многоточечного соединения, к примеру, аппаратное обеспечение EIA RS 485, или соединения «точка-точка», к примеру, EIA RS 232
  • техника доступа Master-Slave, простая мастер-система, макс. 247 Slave
  • скорость передачи 4,8 – 187,5 кбит/с
  • макс. длина кабеля 1200 м
  • Т.к. протокол может обрабатывать только регистры или битовые номера для адресации памяти, согласование с подходящими управляющими словами, словами состояния и параметрами осуществляется на стороне Slave.

Простая установка:

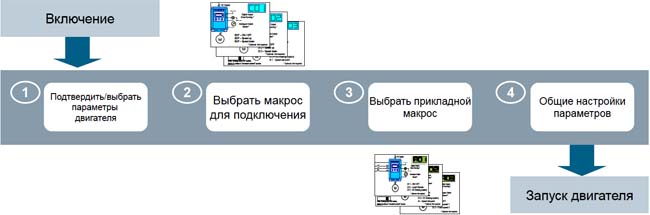

Ввод в эксплуатацию V20 с помощью макросов – всего несколько шагов от первого включения до работающего двигателя.

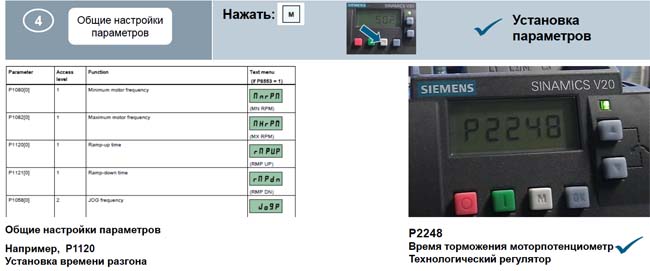

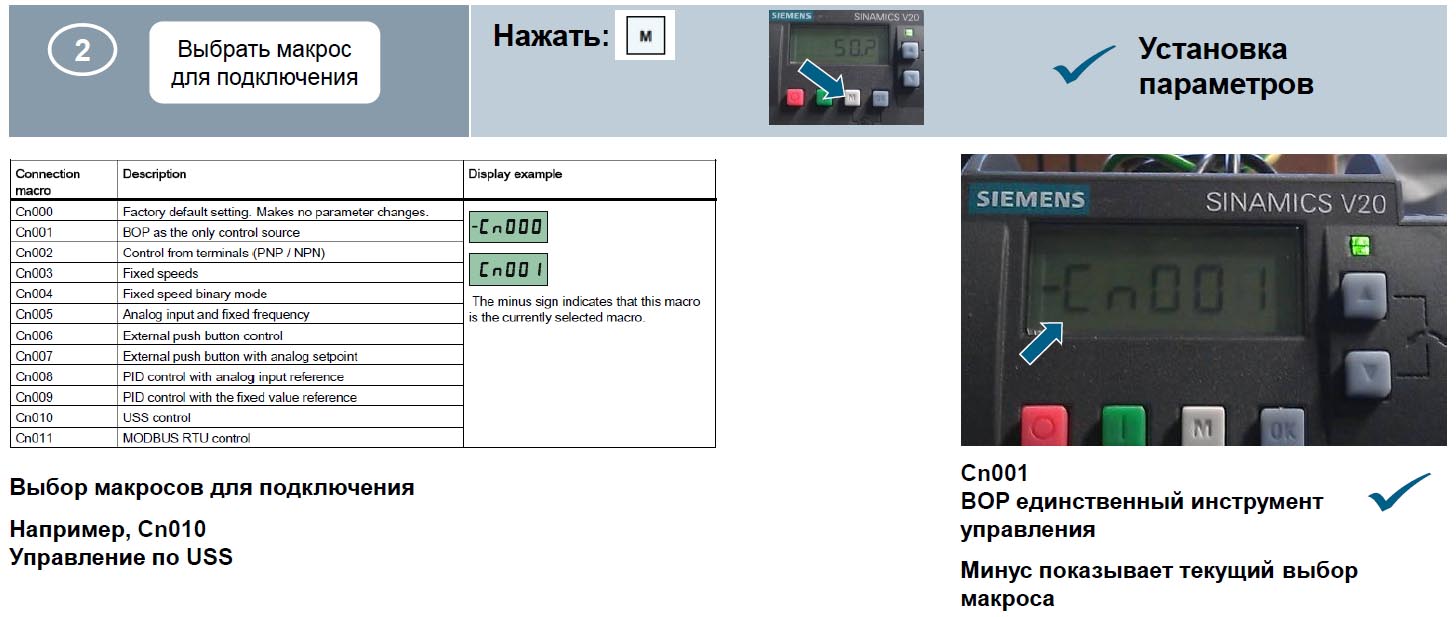

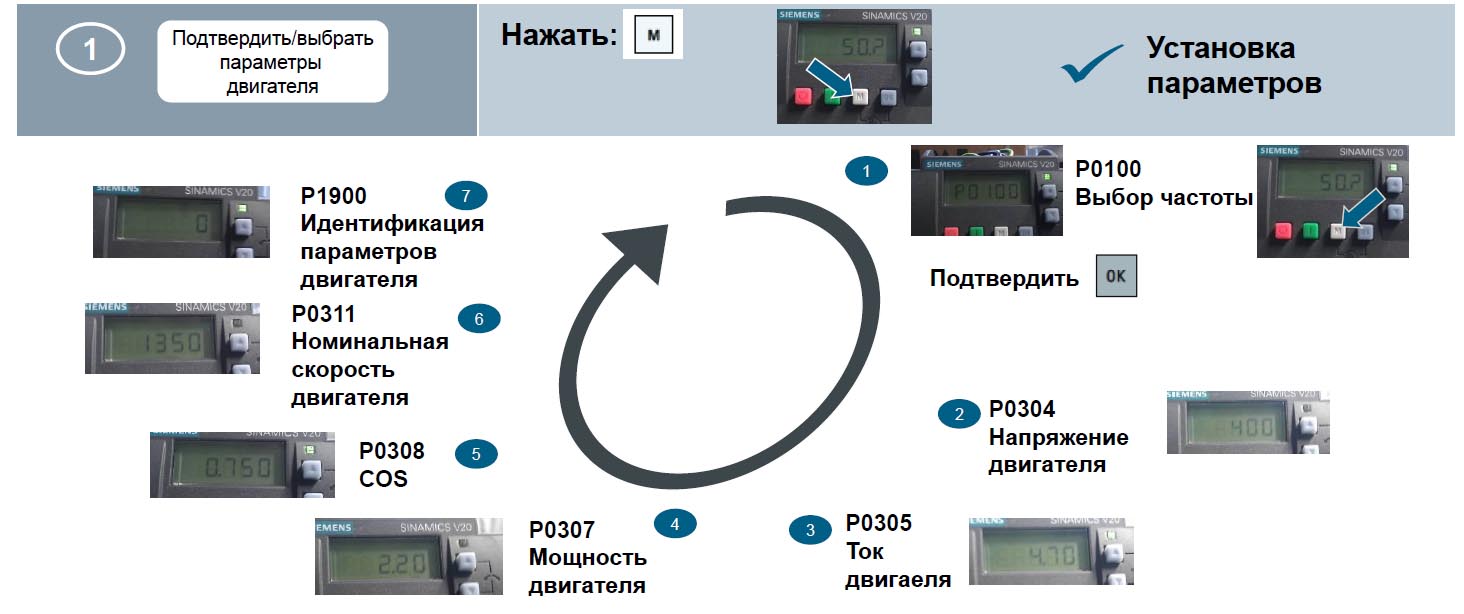

Простой ввод в эксплуатацию:






Основные отличия V20 существующего FSA и нового FSAA/AB


Текущая версия
Новая версия
Функциональность
Одно и то же программное обеспечение и одна и та же функциональность
Техническая особенности
Одни и те же технические особенности и функции
Габариты
90 х 140 х 145.5 мм
68 х 132 х 107.8 мм 68 х 132 х 124.8 мм
Загрузчик параметров
Та же функция
Удалена скоба крепления
ВОР + Интерфейсный модуль
Большой и дорогой
Меньше и дешевле для всех типоразмеров
Комплект монтажа на DIN-рейку
Возможно использование от G110 (опция)
Возможно использование от G110 (опция) + Адаптер перехода
Комплект подключения экрана
Тот же для FSA
Меньше и дешевле

Примечание: Новые BOP, BOP-интерфейс и загрузчик параметров могут быть использованы с предыдущими моделями

12 текущих V20 MLFB будут заменены на 10 новых MLFB

ЭМС
Новый FSA
Постепенно уходящий FSA
Постепенно уходящий 1НР
Без фильтра
6SL3210-5BB11-2UV1
6SL3210-5BB11-2UV0

6SL3210-5BB12-5UV1
6SL3210-5ВВ12-5UV0

6SL3210-5ВВ13-7UV1
6SL3210-5BB13-7UV0

6SL3210-5BB15-5UV1
6SL3210-5BB15-5UV0

6SL3210-5BB17-5UV1
6SL3210-5BB17-5UV0
6SL3210-5BB18-0UV0
Категории С1*
6SL3210-5BB11-2BV1
6SL3210-5BB11-2AV0

6SL3210-5BB12-5BV1
6SL3210-5BB12-5AV0

6SL3210-5ВВ13-7BV1
6SL3210-5BB13-7AV0

6SL3210-5ВВ15-5BV1
6SL3210-5BB15-5AV0

6SL3210-5BB17-5BV1
6SL3210-5BB17-5AV0
6SL3210-5BB18-0AV0

Примечание:

  • Новый FSA будет охватывать все особенности текущего FSA и имеет то же программное обеспечение
  • Настоящее V20 1AC230V может достигнуть уровень электромагнитной совместимости C2
  • V20 с мощностью 1л.с. представляет собой специальную версию для удовлетворения UL стандартный выходной мощности
  • Новый FSA будет охватывать этот стандарт

Опции будут обновлены с новыми 1AC230V FSA

Опции
Новые MLFB
Постепенно уходящие опции
Для 3AC400V FSA
BOP-интерфейс
6SL3255-0VA00-2AA1
6SL3255-0VA00-2AA0

V20 ВОР
6SL3255-0VA00-4BA1
6SL3255-0VA00-4BA0

ВОР-кабель
- 6SL3256-0VP00-0VA0

Загрузчик параметров
6SL3255-0VE00-0UA1
6SL3255-0VE00-0UA0

Комплект подключения экрана
6SL3266-1AR00-0VA1

6SL3266-1AA00-0VA0
Адаптер перехода
6SL3266-1ER00-0VA0


Примечание

  • Изменённая BOP стала более компактной и совместимой со всеми типоразмерами
  • Нет кабеля между BOP и BOP-интерфейсом предлагаемого Siemens. Стандартный LAN кабель с потребительского рынка подходит для подключения
  • Новый комплект для подключения экрана необходим в соответствии с новым размером FSAA/AB . Существующая версия будет сохранена для 3AC400V FSA
  • Монтаж на DIN рейку он должен использоваться совместно с адаптером перехода для нового размера FSAA/AB

Удвоенное количество 24V и 0V клемм чтобы обеспечить простой способ подключения дискретных входов/выходов в очень компактном размере






Заменить существующий V20 просто: просверлив одно отверстие или с помощью адаптера перехода

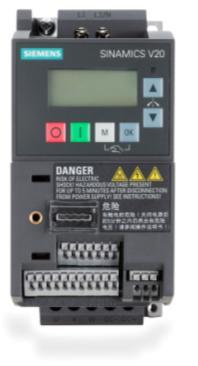

SINAMICS V20 FSAA / AB

  • Только 1 дополнительная потребность сверления отверстия для замены существующего V20 FSA 1AC230V
  • Только 2 установочных отверстия
  • Винты M4 и момент затяжки такие же, как существующие V20 FSA
  • Наслаждайтесь экономией пространства при установке с наименьшими усилиями

Адаптер для перехода FSAA/AB - опция

  • Адаптер для перехода для установки нового размера A в существующие отверстия
  • Установка V20 FSAA/AB на монтажный комплект. Затем смонтировать их на существующем пространстве установки V20 FSA
  • Никакого дополнительного сверления отверстий для актуального V20
  • Он также может использоваться для монтажа на направляющей DIN


Ключевые преимущества нового компактного привода SINAMICS V20

Особенность
Функция
Выгоды
Меньший размер при монтаже бок-о-бок
Оптимизация типоразмера (компактный корпус)
Уменьшение установочных размеров, как следствие, уменьшение габаритов готового изделия
Встроенный фильтр ЭМС Категории С1
Применение в средах с более высокими требованиями по ЭМС
Возможность использования в новых применениях
Поддержка IT-сетей для версий преобразователей без встроенного фильтра ЭМС
Поддержка электрической распределительной системы, который не имеет никакого отношения к земле вообще, или она имеет только высокое соединение импеданса
Более широкая область применения в мировом диапазоне, чтобы соединить все виды энергосистемы
Функции 100% совместимость с другими типоразмерами V20
Новый типоразмер А использует то же программное обеспечение что и предыдущийV20
Позволяет перенести конфигурацию с предыдущих V20 на новые


Дополнительная информация:

Поделиться
Прочту позже

Мы отправим статью на Ваш E-mail

канал на youtube
