Преобразователь частоты Vacon 20

Сортировать по наличию:
Показывать по:
VACON0020-3L-0003-2
VACON0020-3L-0003-2

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0007-2
VACON0020-3L-0007-2

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-1L-0001-2+DLRU+LLRU
VACON0020-1L-0001-2+DLRU+LLRU (Артикул: 135N1364)
Артикул: 135N1364

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0001-4+DLRU+LLRU
VACON0020-3L-0001-4+DLRU+LLRU (Артикул: 135N0507)
Артикул: 135N0507

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-1L-0004-2+DLRU+LLRU
VACON0020-1L-0004-2+DLRU+LLRU (Артикул: 135N1363)
Артикул: 135N1363

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0002-4+DLRU+LLRU
VACON0020-3L-0002-4+DLRU+LLRU (Артикул: 135N0509)
Артикул: 135N0509

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0001-4+EMC2+QPES+DLRU+LLRU
VACON0020-3L-0001-4+EMC2+QPES+DLRU+LLRU (Артикул: 135N0508)
Артикул: 135N0508

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0003-4+DLRU+LLRU
VACON0020-3L-0003-4+DLRU+LLRU (Артикул: 135N1060)
Артикул: 135N1060

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0002-4+EMC2+QPES+DLRU+LLRU
VACON0020-3L-0002-4+EMC2+QPES+DLRU+LLRU (Артикул: 135N0510)
Артикул: 135N0510

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0003-4+EMC2+QPES+DLRU+LLRU
VACON0020-3L-0003-4+EMC2+QPES+DLRU+LLRU (Артикул: 135N1129)
Артикул: 135N1129

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0004-4+DLRU+LLRU
VACON0020-3L-0004-4+DLRU+LLRU (Артикул: 135N0511)
Артикул: 135N0511

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0003-4-CP
VACON0020-3L-0003-4-CP (Артикул: 135N0621)
Артикул: 135N0621

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0004-4+EMC2+QPES+DLRU+LLRU
VACON0020-3L-0004-4+EMC2+QPES+DLRU+LLRU (Артикул: 135N0512)
Артикул: 135N0512

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0005-4+DLRU+LLRU
VACON0020-3L-0005-4+DLRU+LLRU (Артикул: 135N1062)
Артикул: 135N1062

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0004-4-CP
VACON0020-3L-0004-4-CP (Артикул: 135N0828)
Артикул: 135N0828

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0005-4+EMC2+QPES+DLRU+LLRU
VACON0020-3L-0005-4+EMC2+QPES+DLRU+LLRU (Артикул: 135N0859)
Артикул: 135N0859

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0006-4+DLRU+LLRU
VACON0020-3L-0006-4+DLRU+LLRU (Артикул: 135N0567)
Артикул: 135N0567

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0005-4-CP
VACON0020-3L-0005-4-CP (Артикул: 135N0829)
Артикул: 135N0829

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

VACON0020-3L-0006-4+EMC2+QPES+DLRU+LLRU
VACON0020-3L-0006-4+EMC2+QPES+DLRU+LLRU (Артикул: 135N0568)
Артикул: 135N0568

Временно недоступен

Продукт временно недоступен для заказа на сайте.

Для заказа обращайтесь к менеджерам компании


Преобразователь частоты Vacon 20

Линейка преобразователей частоты Vacon 20 имеет широкий диапазон мощностей (0,25-18,5 кВт) и напряжений (208-480 В). Для использования при значениях тока выше 16А выпускаются преобразователи со встроенным входным дросселем переменного тока и фильтром ЭМС для сетей общего пользования согласно IEC61000-3-12.

Преобразователи частоты Vacon 20 обладают высокими характеристиками регулирования. Управление ПЧ осуществляется встроенным интерфейсом RS-485, простым и удобным в работе. Дополнительные модули позволяют подключить ПЧ к полевой шине практическим любой системы, в том числе: CANOpen, DeviceNet и Profibus DP.

Экономия времени при вводе ПЧ в эксплуатацию достигается за счет простого доступа к клеммам, крепления на DIN-рейку, возможности копирования параметров настроек при снятом питании с преобразователя частоты.

Функция встроенного ПЛК обеспечивает гибкость логики управления под нужды Заказчика, который может использовать свободные вводы/выводы для выполнения других задач, связанных с оборудованием. Также, доступны свободные изменения списка параметров и создание групп прикладных параметров и настроек по умолчанию.

Область применения:

  • насосы и вентиляторы;
  • конвейеры;
  • упаковочное, обрабатывающее и моющее оборудование.
Технические характеристики
Подключение к сети
Напряжение на входе Uвх
208…240 В, -15 %...+10 % 1~
208…240 В, -15 %...+10 % 3~
380...480 В, -15 %...+10 % 3~
Частота на входе
45…66 Гц
Подключение к сети
Не более одного раза в минуту (в нормальных условиях)
Подключение двигателя
Выходное напряжение
0...Uвх
Выходной ток
Нормированный ток для длительной нагрузки IN при допустимой температуре окружающего воздуха перегрузка 1,5 x IN макс. 1 мин./10 мин.
Пусковой ток/
крутящий момент
Ток 2 x IN в течение 2 сек. через каждые 20 сек.
Крутящий момент зависит от двигателя
Выходная частота
0…320 Гц
Разрешение по частоте
0,01 Гц
Характеристики регулирования
Способ регулирования
Управление частотой в соотв. с отношением U/f; векторное управление без обратной связи по сигналам датчиков
Частота коммутации
1,5...16 кГц; Заводская установка по умолчанию 4 кГц, для Vacon 20 Cold Plate - 6 кГц
Тормозной момент

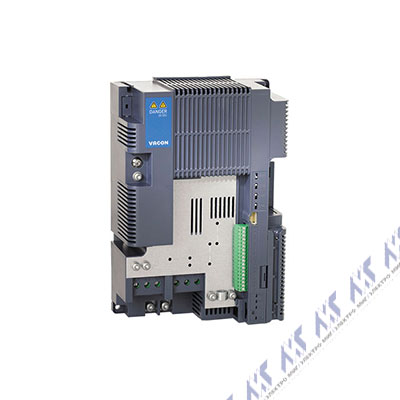

100 % x TN с тормозным прерывателем в 3-фазной версии типоразмеров MS2-3, MI2-5 30 % x TN с торможением постоянным током. Торможение динамическим магнитным потоком обеспечивается всеми типами
Условия окружающей среды
Рабочая температура окружающего воздуха –10°C (без инея)…+50°C: номинальная нагрузочная способность IN (1L-0009-2, 3L-0007-2, 3L-0011-2 и с опциями ENC-IP21-MIx и ENC-IN01-MIx при макс. температуре окружающего воздуха +40°C) Модели Cold Plate -10°C...+70°C
Температура хранения
–40°C…+70°C
Высота над уровнем моря
100 % нагрузочная способность (без снижения номинальных параметров) до 1000 м снижение номинальных параметров на 1 % на каждые 100 м выше 1000 м; макс. 2000 м Cold Plate макс. 3000 м
Степень защиты корпуса
MI1-3:IP20, MI4-5:IP21, Cold Plate:IP00
ЭМС
Помехоустойчивость
Соответствует требованиям EN61800-3 (2004)
Излучение
208-240 В: уровень ЭMC С2: с внутр. опцией +EMC2
380-480 В: уровень ЭMC С2: с внутр. опцией +EMC2
Сертификация
EN61800, C-Tick, Gost R, CB, CE, UL, cUL, IEC (не все версии, более подробные данные по соответствию стандартам указаны на паспортной табличке блока).

Номинальные значения и габариты:

Напряжение питания Код
преобразователя частоты
Мощность,
кВт
Ток двигателя Типоразмер Размеры (ШхВхГ), мм Масса, кг
IN (A)
1,5 x
IN (A)
208-240 В ~ 1-фаза
VACON0020-1L-0001-2
0,25
1,7

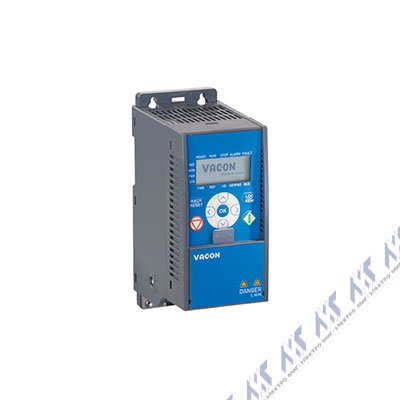

2,6  MI1
66 x 160 x 99
0,55
VACON0020-1L-0002-2
0,37
2,4
3,6
VACON0020-1L-0003-2
0,55
2,8
4,2
VACON0020-1L-0004-2
0,75
3,7

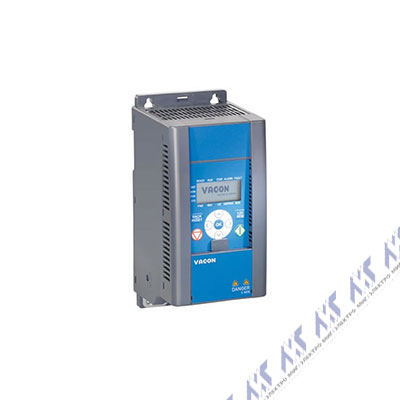

5,6 MI2
90 x 195 x 102
0,7
VACON0020-1L-0005-2
1,1
4,8
7,2
VACON0020-1L-0007-2
1,5
7
10,5
VACON0020-1L-0009-2
2,2
9,6
14,4 MI3
100 x 255 x 109
0,99
208-240 В ~ 3-фазы
VACON0020-3L-0001-2
0,25
1,7 2,6 MI1
66 x 160 x 99
0,55
VACON0020-3L-0002-2
0,37
2,4 3,6
VACON0020-3L-0003-2
0,55
2,8 4,2
VACON0020-3L-0004-2
0,75
3,7 5,6 MI2
90 x 195 x 102
0,7
VACON0020-3L-0005-2
1,1
4,8 7,2
VACON0020-3L-0007-2
1,5
7 10,5
VACON0020-3L-0011-2
2,2
11 16,5 MI3
100 x 255 x 109
0,99
VACON0020-3L-0012-2
3
12,5 18,8 MI4
165 x 370 x 165
8
VACON0020-3L-0017-2
4
17,5 26,3
VACON0020-3L-0025-2
5,5
25 37,5
VACON0020-3L-0031-2
7,5
31 46,5 MI5
165 x 414 x 202
10
VACON0020-3L-0038-2
11
38 57
380-480 В ~ 3-фазы
VACON0020-3L-0001-4
0,37
1,3 2,0 MI1
66 x 160 x 99
0,55
VACON0020-3L-0002-4
0,55
1,9 2,9
VACON0020-3L-0003-4
0,75
2,4 3,6
VACON0020-3L-0004-4
1,1
3,3 5,0 MI2
90 x 195 x 102
0,7
VACON0020-3L-0005-4
1,5
4,3 6,5
VACON0020-3L-0006-4
2,2
5,6 8,4
VACON0020-3L-0008-4
3
7,6 11,4 MI3
100 x 255 x 109
0,99
VACON0020-3L-0009-4
4
9 13,5
VACON0020-3L-0012-4
5,5
12 18
VACON0020-3L-0016-4
7,5
16 24 MI4
165 x 370 x 165
8
VACON0020-3L-0023-4
11
23 34,5
VACON0020-3L-0031-4
15
31 46,5 MI5
165 x 414 x 202
10
VACON0020-3L-0038-4  18,5 38 57
